快速结论：风电变流器功率板选择贴片汇流条，不能只按直流电流和厚度计算。还要确认 DC-link 纹波、IGBT/SiC 模块端子布局、PCB 铜箔出口、过孔或内层承接、回流焊热容量、绝缘距离、散热边界和振动载荷。最终用分段压降、稳态温升、X-ray、热循环和振动后的电阻漂移共同判定。
本文直接回答的问题
- 风电变流器为什么适合使用贴片汇流条？
- DC-link 和功率模块之间如何规划大电流路径？
- 汇流条本体、焊盘出口和过孔怎样一起验证？
- 回流焊热容量和焊点可靠性如何控制？
- 振动、纹波和热循环后应复测什么？
应用位置：变流器功率板的短距离连接

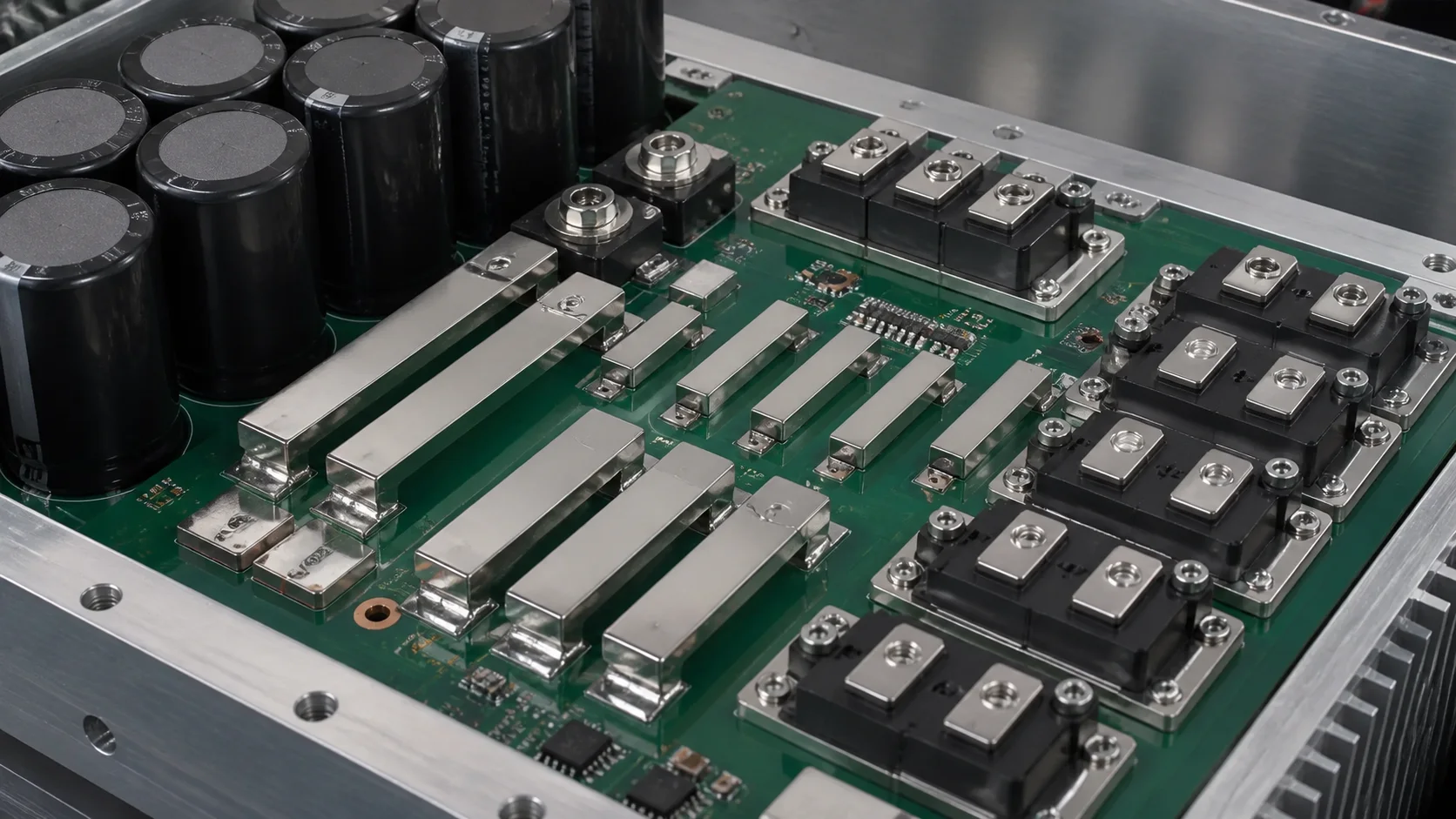

风电变流器在机侧和网侧都可能使用功率 PCB，贴片汇流条常用于 DC-link 电容、IGBT或SiC模块、整流器件和高压端子之间的短距离连接。它可以减少长铜箔的电感和局部颈缩，也便于自动贴装与标准化装配。宏川精密五金提供贴片汇流条，可按电流、板厚、焊盘和回流工艺确认。
先把电气和机械边界列清
| 边界 | 需要确认 | 对应验证 |
|---|---|---|
| 电流 | 连续、峰值、纹波和短时过载 | 压降、温升、损耗 |
| 绝缘 | 工作电压、爬电和电气间隙 | 布局公差与耐压相关检查 |
| 热 | 模块、散热器、风道和邻近器件 | 稳态热像与热电偶 |
| 机械 | 风机、机舱和柜体振动 | 振动后焊点与电阻 |
焊盘出口是常见瓶颈
汇流条截面稳定，不代表 PCB 可以同样宽度承接。重点检查焊盘到铜箔的渐变、内层铜面积、换层过孔、开槽边缘和相邻高压金属。宽金属直接接窄铜箔时，热点会出现在焊盘出口；多条并联时，还会出现支路不均流。
评审时可按“汇流条本体、两端焊点、焊盘出口、过孔、内层铜和功率模块端”逐段测压降。相关排查方法见贴片汇流条焊盘出口和过孔阵列。
回流焊和焊点可靠性
厚铜汇流条会吸热并改变两端焊盘的升温速度。钢网开窗、锡膏体积、贴装平面度、板面支撑和炉温曲线都需要用实际汇流条验证。建议在汇流条中部、两端焊盘和邻近器件布置热电偶，使用 X-ray 检查覆盖、空洞和偏移，必要时做截面分析。
回流焊后不能只做外观检查。应结合贴片汇流条回流焊检验，记录焊点状态、分段压降和通电温升。
风电场景的长期验证
- 额定电流下运行至热稳定，记录模块、汇流条、焊点和 PCB 出口温度。
- 加入实际 DC-link 纹波，比较纹波工况与纯直流工况的温升。
- 按机柜安装方向进行热循环、振动和冲击，复测压降与焊点外观。
- 检查绝缘件、固定点和汇流条是否因长期振动发生偏移或磨损。
FAQ
风电功率板只按连续电流选汇流条可以吗？
不可以。纹波、短时过载、散热边界、绝缘距离和振动都会影响实际设计。
贴片汇流条本体不热就合格吗？
不一定。焊点、焊盘出口、过孔和内层铜可能先形成瓶颈，必须分段测压降。
如何确认规格？
提供电流、纹波、板厚、铜厚、功率模块布局和回流焊条件，可参考大电流PCB五金选型指南。
