汇流条 | 贴片汇流条 | 载流铜条厂家 - HCSP系列

按尺寸、截面、材料和焊接方式选择PCB板载汇流条。先比较现有型号,再确认温升限值、包装、样品与交期。

HCSP
型号选型
按尺寸与材料查找现有型号
DFM
图纸确认
非标尺寸、工艺与交期逐项确认
SMT
装配评估
确认焊盘、回流焊与编带适配
ΔT
温升验证
按实际电流与散热条件评估
HCSP

汇流条HCSP系列

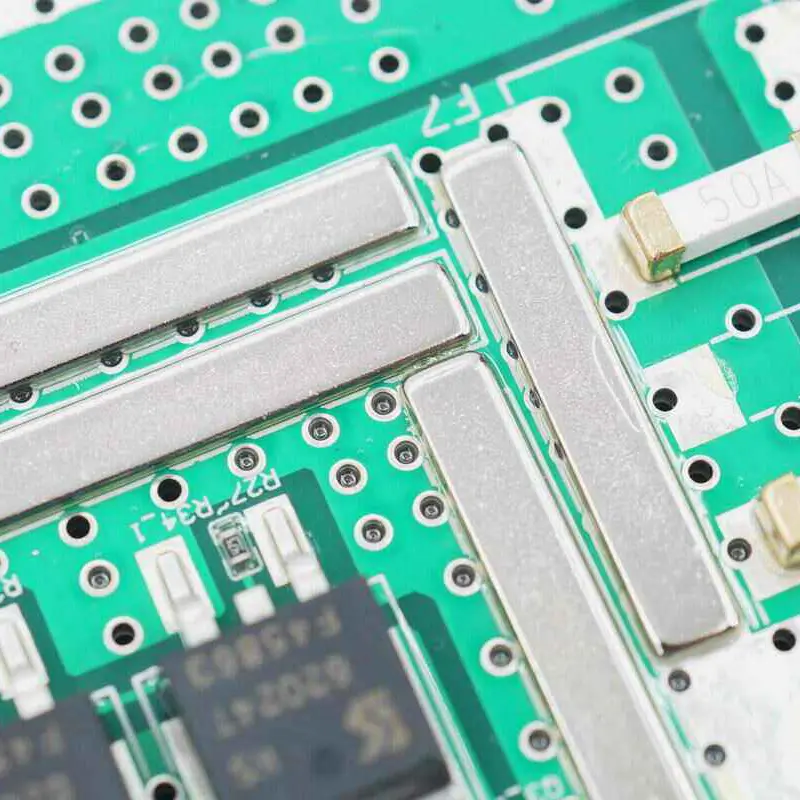

HCSP系列提供多种尺寸与材料的板载汇流条,表面处理和包装以具体型号为准。选型需同时核对PCB焊盘、连接截面、装配空间及焊接工艺。电流、接触电阻与温升不能仅由外形尺寸判定,需在最终装配和散热条件下验证。

产品类型 汇流条 载流铜条
材质 紫铜、黄铜、铜铝复合、锰钢、铝
表面处理 镀锡、镀镍、镀银、镀金

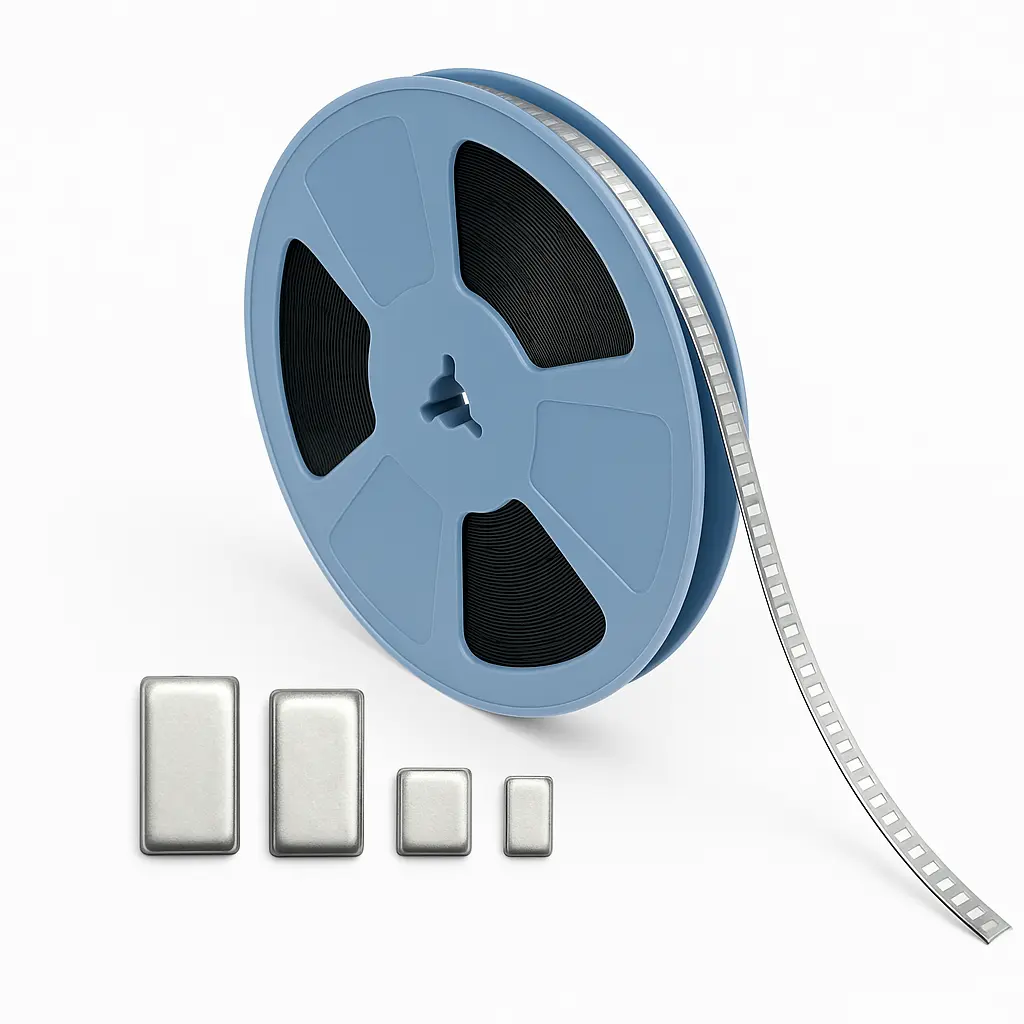

包装形式 散装、编带(SMT兼容)
焊接方式 回流焊 / 波峰焊
合规资料 按型号与批次确认

技术规格

详细的产品参数和性能指标

材料 T2紫铜、H62黄铜、铜铝复合、锰钢、铝
厚度范围 0.3mm - 3.0mm
载流能力 按型号、温升限值和装配工况验证
表面处理 镀锡、镀镍、镀银、镀金
温升 需提供环境温度、电流与散热条件
接触电阻 以实际连接状态下的测试结果为准
包装形式 散装、编带(SMT兼容)
合规资料 按型号及批次确认适用资料

热门汇流条产品

下列电流为目录参考值,不是无条件额定值;请查看型号参数并核对温升与测试条件。

精选高品质汇流条产品,支持快速定制

12*4*1 黄铜镀镍 载流铜片/贴片汇流条 可编带 12.0x4.0x1.0mm
HCSP-1241BN-TR
12*4*1 黄铜镀镍 载流铜片/贴片汇流条 可编带
尺寸: 12.0×4.0×1.0mm
材质: 黄铜
参考电流: 20.0A
¥0.3400
10*3*3 紫铜镀镍 载流铜片/贴片汇流条 可编带 10.0x3.0x3.0mm
HCSP-1033CN-TR
10*3*3 紫铜镀镍 载流铜片/贴片汇流条 可编带
尺寸: 10.0×3.0×3.0mm
材质: 紫铜
参考电流: 63.0A
¥0.6000
10*2*2mm 黄铜镀镍 贴片汇流条 编带包装载流铜条 10.0x2.0x2.0mm
HCSP-1022BN-TR
10*2*2mm 黄铜镀镍 贴片汇流条 编带包装载流铜条
尺寸: 10.0×2.0×2.0mm
材质: 黄铜
参考电流: 20.0A
¥0.1726
1.8*1.3*0.8 黄铜镀金 载流铜片/贴片汇流条 可编带 1.8x1.3x0.8mm
HCSP-181308BG-TR
1.8*1.3*0.8 黄铜镀金 载流铜片/贴片汇流条 可编带
尺寸: 1.8×1.3×0.8mm
材质: 黄铜
参考电流: 5.2A
¥0.1000
10*2*1 黄铜镀镍 载流铜片/贴片汇流条 可编带 10.0x2.0x1.0mm
HCSP-1021BN-TR
10*2*1 黄铜镀镍 载流铜片/贴片汇流条 可编带
尺寸: 10.0×2.0×1.0mm
材质: 黄铜
参考电流: 10.0A
¥0.1000
15*3*2 黄铜镀镍 载流铜片/贴片汇流条 可编带 15.0x3.0x2.0mm
HCSP-1532BN-TR
15*3*2 黄铜镀镍 载流铜片/贴片汇流条 可编带
尺寸: 15.0×3.0×2.0mm
材质: 黄铜
参考电流: 30.0A
¥0.4500
3*1*1 紫铜镀镍 载流铜片/贴片汇流条 可编带 3.0x1.0x1.0mm
HCSP-311CN-TR
3*1*1 紫铜镀镍 载流铜片/贴片汇流条 可编带
尺寸: 3.0×1.0×1.0mm
材质: 紫铜
参考电流: 7.0A
¥0.0600
15*3*3 黄铜镀镍 载流铜片/贴片汇流条 可编带 15.0x3.0x3.0mm
HCSP-1533BN-TR
15*3*3 黄铜镀镍 载流铜片/贴片汇流条 可编带
尺寸: 15.0×3.0×3.0mm
材质: 黄铜
参考电流: 45.0A
¥0.5152
17*2*1 黄铜镀镍 载流铜片/贴片汇流条 可编带 17.0x2.0x1.0mm
HCSP-1721BN-TR
17*2*1 黄铜镀镍 载流铜片/贴片汇流条 可编带
尺寸: 17.0×2.0×1.0mm
材质: 黄铜
参考电流: 10.0A
¥0.4500
4*3*0.3 锰钢镀镍 载流铜片/贴片汇流条 可编带 4.0x3.0x0.3mm
HCSP-403003MN-TR
4*3*0.3 锰钢镀镍 载流铜片/贴片汇流条 可编带
尺寸: 4.0×3.0×0.3mm
参考电流: 4.5A
¥0.0400
24*4*1 黄铜镀雾锡 载流铜片/贴片汇流条 可编带 24.0x4.0x1.0mm
HCSP-2441BMT-TR
24*4*1 黄铜镀雾锡 载流铜片/贴片汇流条 可编带
尺寸: 24.0×4.0×1.0mm
材质: 黄铜
参考电流: 20.0A
¥0.3745
15*4*2 黄铜镀镍 载流铜片/贴片汇流条 可编带 15.0x4.0x2.0mm
HCSP-1542BN-TR
15*4*2 黄铜镀镍 载流铜片/贴片汇流条 可编带
尺寸: 15.0×4.0×2.0mm
材质: 黄铜
参考电流: 40.0A
¥0.5500
查看全部汇流条产品

PCB贴片汇流条选型与询价

PCB贴片汇流条按尺寸、材料、镀层和装配方式选型。SMD busbar、SMT busbar 与 surface mount busbar 可描述同类贴装导体,采购时仍需核对具体型号。铜与黄铜应分别比较,工作电流需结合焊点、PCB铜厚、环境温度及允许温升验证。

询价前需要核对的参数
核对项目所需信息与适用条件
几何与材料提供长×宽×厚(mm)、材料牌号和公差。矩形直条截面积按宽×厚计算(mm²),选型还需核对焊接接触面积。
镀层与焊接按型号确认镀锡或镀镍、镀层厚度及焊接工艺。目录中的镀层名称不能单独证明回流焊后的可焊性。

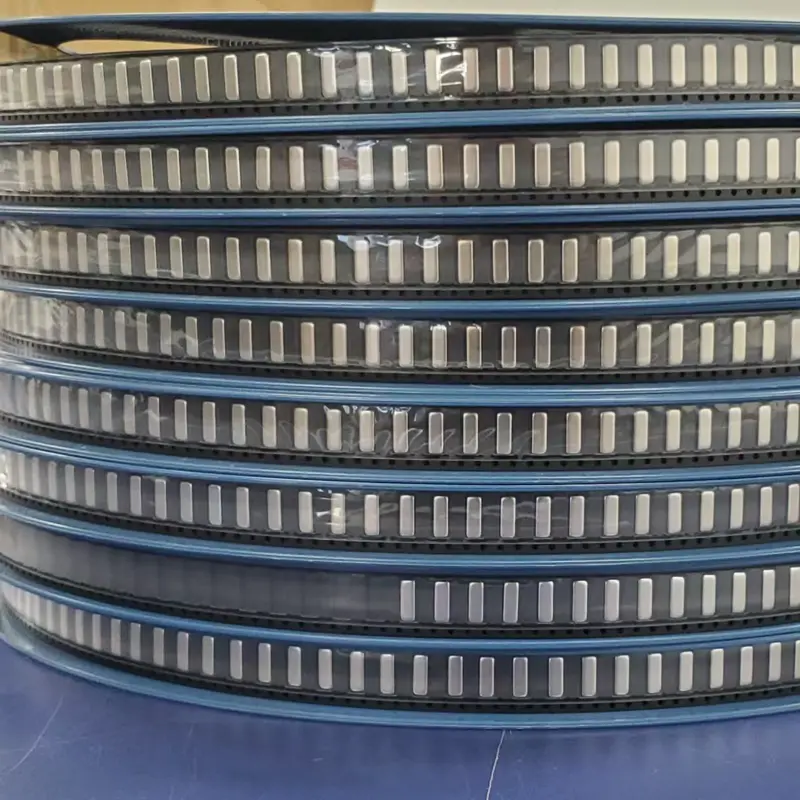

编带与交付询价时提供样品数、批量数与目标交期,申请载带宽度、穴位尺寸、供料方向和卷盘数量确认。

10×3×3 mm 型号怎样核对?

HCSP-1033CN-TR目录列出铜材质、镀镍及编带包装,矩形截面为9 mm²。订购前核对图纸版本、公差、焊盘和镀层要求,并申请样品验证。

怎样询价定制PCB铜条?

发送尺寸图或料号,注明材料、镀层、焊接方式和数量。持续电流(A)、峰值及其时长(ms)、环境温度(°C)与允许温升(K)有助于说明验证条件;报价和交期由项目确认。

应用领域

广泛应用于新能源和工业领域

新能源汽车

电池包汇流条、BMS连接端子、充电系统

储能系统

储能柜模组连接、配电端子、监控接线

光伏逆变器

DC侧汇流条、AC输出端子、IGBT连接

工业控制

变频器、PLC控制柜、伺服驱动器

充电桩

大功率充电模块、功率分配系统

电源模块

开关电源、DC/DC转换器、UPS系统

汇流条定制服务

按尺寸、截面、材料和焊接方式选择PCB板载汇流条。先比较现有型号,再确认温升限值、包装、样品与交期。

现有型号查询
图纸与公差确认
包装与工艺确认
样品与交期咨询
立即咨询
