快速结论：光伏储能逆变器 DC-Link 的贴片汇流条，不能只按总截面积或单条理论载流量选择。应先区分直流链路的连续电流、纹波电流、短时过载、母线电压和冷却边界，再检查汇流条本体、两端焊点、焊盘出口、换层过孔和并联支路的电流分配。多条汇流条并联时，路径长度、焊盘对称性和铜箔阻抗必须尽量一致，最终用分段压降、稳态温升和热循环后的焊点状态确认方案。
本文直接回答的问题
- 光伏/储能逆变器 DC-Link 哪些位置适合用贴片汇流条？
- 贴片汇流条厚度、宽度和数量怎样根据直流母线电流选择？
- 多条汇流条并联为什么会出现不均流，怎样在 PCB 上改善？
- 为什么 DC-Link 汇流条本体温度正常，焊盘出口却先变热？
- 大电容、功率模块和铜排附近如何设计回流焊和温升验证？
工程摘要
- DC-Link 的高电流路径同时受直流损耗、纹波电流、寄生电感和热耦合影响。
- 厚铜 PCB 适合大面积分配，贴片汇流条适合跨越局部瓶颈、连接电容与功率模块或补强短路径。
- 并联汇流条的均流由铜箔、焊盘、焊点和路径长度共同决定，不能只按条数平均分流。
- 汇流条两端的焊盘出口、过孔和内层承接铜经常是实际热瓶颈。
- 量产前应把钢网、贴装、回流曲线、X-ray/切片、通电温升和热循环放在同一验证链中。

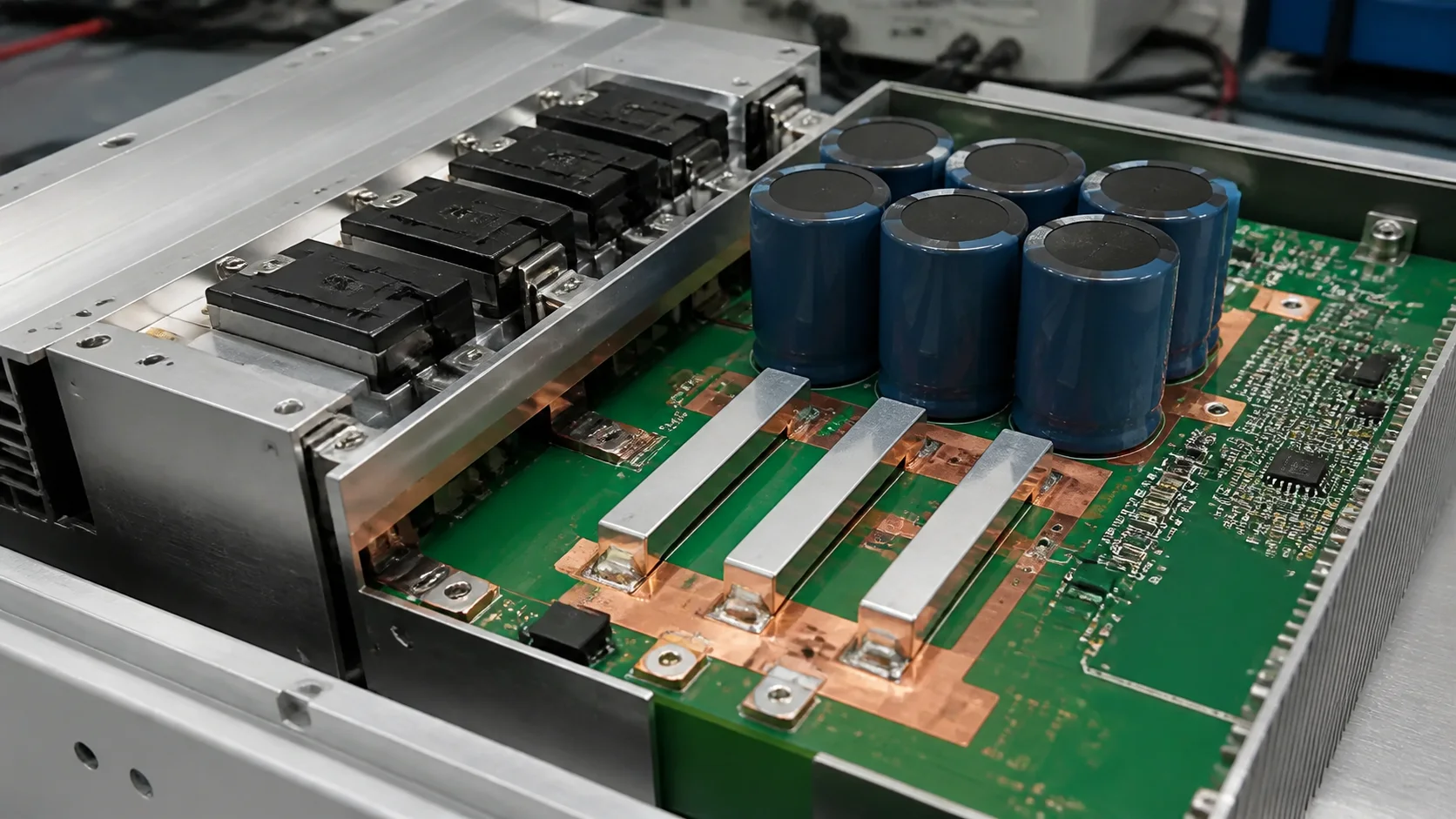

适用场景：光伏与储能逆变器的 DC-Link 区域
光伏逆变器、储能 PCS、混合逆变器和电池储能变流器通常在整流、升压或电池侧变换之后形成 DC-Link。该区域连接薄膜电容或电解电容、功率开关模块、母线电容、吸收回路和后级逆变桥，既要传递大直流电流，也要控制高频回路的寄生参数。
典型路径包括：输入升压级 → DC-Link 正/负母线 → 薄膜电容和电解电容 → 逆变功率模块 → 输出滤波。若 DC-Link 在 PCB 上通过贴片汇流条跨接，电流会依次经过汇流条本体、两端焊点、焊盘出口、PCB 铜箔、过孔阵列和器件端子。任何一段局部变窄，都可能成为热点或压降集中区。
宏川精密五金提供贴片汇流条、PCB 焊接端子、贴片螺母和铜铝连接件。选型时应把汇流条的截面、长度、镀层、焊盘、钢网、包装和逆变器实际冷却条件一起确认。
第一步：确定 DC-Link 是直流损耗还是高频寄生问题
| 问题类型 | 典型表现 | 设计重点 | 验证重点 |
|---|---|---|---|
| 连续直流损耗 | 汇流条、铜箔或端子持续升温 | 截面、长度和散热 | 稳态温升与分段压降 |
| 纹波电流 | 电容连接点或焊盘局部发热 | 电流分配、回路面积和焊点 | 纹波工况与热点对照 |
| 高频寄生 | 开关尖峰、EMI 或器件应力异常 | 正负母线紧耦合、路径短 | 波形、环路和布局验证 |
| 机械/工艺问题 | 焊点裂纹、汇流条翘起或虚焊 | 焊盘对称、钢网和支撑 | X-ray、切片和热循环 |
如果目标只是降低持续直流压降，增加截面可能有效；如果问题是开关回路寄生电感，仅加厚汇流条未必解决，仍要控制正负母线的回路面积、层间位置和功率模块布局。
贴片汇流条与厚铜 PCB 怎么分工
厚铜 PCB 可以完成大面积铺铜、功率器件连接和层间分流，但在电容阵列、功率模块、开槽或散热器之间，经常会出现局部铜箔颈缩和过孔瓶颈。贴片汇流条提供更明确的三维金属截面，适合跨越局部受限区或把两处功率节点直接连起来。
推荐先用 PCB 铜箔完成主要分配，再用汇流条补强最窄、最热或最难换层的区段。两种方式的边界可参考可焊铜汇流条与厚铜 PCB 走线对比。不要把汇流条当成无限加粗的补丁；如果两端焊盘和下一层铜箔没有同步扩展，瓶颈只会从本体移到焊盘出口。
DC-Link 汇流条厚度、宽度和数量的选型步骤
- 确定工况：记录 DC 母线电压、连续电流、纹波电流、短时过载、环境温度和冷却方式。
- 估算本体：按长度、材料电阻率、温度和允许压降估算汇流条本体损耗。
- 检查接口：核对两端有效焊接宽度、铜箔出口、过孔和内层承接面积。
- 比较方案：对比单条大汇流条、两条并联和多条并联在均流、贴装、回流和检验上的差异。
- 实测闭环：在逆变器真实负载下测量本体、焊点、出口和下一段铜箔的压降与温升。
厚度越大不一定越好。大尺寸会增加贴装偏移、焊料体积、回流热容量和焊盘应力。初步厚度范围可参考大电流 PCB 贴片汇流条厚度选型，再按 DC-Link 的实际纹波和散热条件确认。
多条贴片汇流条并联怎样保证均流
并联可以在高度受限时提供更大的总截面，也便于分散热量，但每条支路的阻抗必须接近。影响均流的因素包括汇流条长度、焊盘尺寸、铜箔出口宽度、过孔数量、层间路径、焊点空洞和功率节点位置。
| 均流因素 | 不一致的表现 | 改善方法 |
|---|---|---|
| 路径长度 | 一条汇流条压降和温升更高 | 对称布局、等长走线 |
| 焊盘与出口 | 某一端焊盘先形成热点 | 统一焊盘、扩大出口和过渡 |
| 换层过孔 | 内层支路电流不同 | 统一孔径、数量、分布和承接铜 |
| 焊接质量 | 单条支路电阻突增 | 钢网、锡膏、回流和 X-ray 控制 |
| 热边界 | 近散热器或器件的一条温度不同 | 比较真实风道和热耦合 |
多条汇流条的总截面积相同，不代表总电阻和温升相同。建议在样机上逐条测量压降，必要时用低阻分流或四线法，确认每条支路的电流分配，而不是只测总母线电流。
为什么焊盘出口可能比汇流条本体更热
汇流条本体截面稳定，焊盘出口则常从宽金属突然过渡到薄铜箔、少量过孔或器件焊盘。DC-Link 大电流会在这个狭窄过渡区集中，尤其是电容阵列和功率模块之间空间紧张时。
Layout 评审至少要看焊盘四周的铜颈、开槽边缘、过孔阵列、内层电流接收区、阻焊开窗和相邻正负母线。过孔数量多不等于阻抗低，孔径、镀铜厚度、分布和内层形状都要一致。可参考贴片汇流条焊盘出口、铜箔颈缩和过孔阵列温升排查。
大电容和功率模块附近的焊接工艺
DC-Link 电容和功率模块会吸收大量热量，可能造成汇流条两端焊盘升温不足、锡膏润湿不均或两端焊点空洞差异。工艺评审要把钢网分区、锡膏体积、贴装偏移、板面支撑、炉温曲线和器件阴影一起考虑。
- 在汇流条中部、两端焊盘和相邻电容/功率模块附近布热电偶。
- 确认钢网开窗不会让某一端锡膏明显不足或堆锡过高。
- 对大热容量区域进行 X-ray 检查，必要时抽样切片。
- 把回流后翘曲、焊盘剥离和返修热输入纳入可靠性评审。
贴片汇流条回流焊虚焊、润湿、空洞和 X-ray 检查可参考贴片汇流条回流焊缺陷排查。
DC-Link 温升和分段压降怎么测
| 测点 | 要回答的问题 | 建议对照 |
|---|---|---|
| 汇流条中部 | 本体截面是否满足 | 环境温度和相邻并联条 |
| 两端焊点 | 焊点电阻是否一致 | 两端温差、X-ray 或切片 |
| 焊盘铜箔出口 | 是否存在局部瓶颈 | 出口和焊点压降/温升 |
| 电容和功率模块端 | 器件端子与母线连接是否匹配 | 同相正负支路 |
| 换层过孔 | 层间分流是否均匀 | 内外层同点压降 |
| 壳体、散热器和环境 | 是否为邻近热源或冷却造成 | 风道入口和冷板温度 |
温升测试应覆盖额定连续、最大纹波、短时过载和实际冷却条件。接触点和端子温升的测试思路可参考PCB 连接件温升与接触电阻测试。
直流大电流与高频回路要分开评审
DC-Link 汇流条既可能承载持续直流，也可能处在高频开关回路中。持续直流问题看电阻和温升，高频问题看正负母线耦合、环路面积、寄生电感和电压尖峰。一个只解决热的汇流条方案，可能因为路径变长而增加开关应力；一个只追求低寄生的布局，也可能让局部铜箔变窄。
评审时应分别标出直流电流路径和高频换流环路，确认汇流条尺寸、位置、层间距离和功率模块端子不会顾此失彼。
样机到量产的验证矩阵
| 阶段 | 验证内容 | 输出 |
|---|---|---|
| Layout 评审 | 正负母线、电流路径、回路面积、焊盘出口和间距 | 汇流条、PCB 和过孔初版 |
| 工程样机 | 贴装、回流、X-ray、切片和板弯 | 工艺窗口和缺陷样本 |
| 通电测试 | 连续、纹波、过载、压降和稳定温升 | 热点、均流和设计裕量 |
| 可靠性 | 热循环、振动、湿热和通断循环 | 焊点状态、电阻漂移和结构稳定性 |
| 试产 | 钢网、贴装、回流、包装、抽检和追溯 | 控制计划和放行标准 |
常见错误
- 按 DC-Link 总电流直接除以汇流条数量，忽略并联支路阻抗差异。
- 只计算汇流条本体电阻，没有检查两端焊点、铜箔出口和过孔。
- 为了放下电容和功率模块，把正负母线拉长或做成狭窄瓶颈。
- 只用室温直流测试，不覆盖纹波、密闭壳体、过载和热循环。
- 汇流条截面变大后，钢网、锡膏和回流曲线仍沿用小器件参数。
- 多条并联汇流条只测总温升，不逐条测压降和温度。
给逆变器 DC-Link 项目的确认清单
- DC 母线电压、连续电流、纹波电流、过载曲线和允许压降。
- 正负母线的高频换流环路、寄生电感、功率模块位置和电容布局。
- 汇流条材料、镀层、长度、厚度、宽度、数量、焊盘和包装。
- 并联支路的路径长度、焊盘对称性、过孔阵列和内层承接铜。
- PCB 板厚、外层/内层铜厚、开槽、热容量、钢网和回流曲线。
- 汇流条中部、焊点、焊盘出口、过孔、电容端和功率模块端的测点。
- 额定、纹波、过载、热循环、振动、X-ray、切片和量产抽检标准。
FAQ
DC-Link 一定要使用贴片汇流条吗？
不一定。如果厚铜 PCB 的路径足够宽，层间连接和温升满足要求，可以只用 PCB 铜箔。贴片汇流条适合局部铜箔受限、功率模块与电容需要短接或换层瓶颈明显的场景。
两条小汇流条并联一定等于一条大汇流条吗？
不一定。两种方案的总截面积可能相近，但焊点数量、路径阻抗、均流、热耦合、钢网和回流风险不同。必须逐条测压降和温升。
为什么汇流条本体不热，焊盘出口却热？
电流从大截面金属进入窄铜箔、少量过孔或内层承接区时会集中。应检查焊盘出口宽度、铜颈、过孔阵列和层间铜，而不是只增加汇流条本体厚度。
宏川可以提供 DC-Link 汇流条样品吗？
可以根据电流、板厚、铜厚、焊盘、回流工艺、安装高度和包装要求确认贴片汇流条样品。可先查看大电流 PCB 五金选型指南，再按实际 DC-Link 路径做样机验证。
