MJP / BTC-SJ 系列贴片跳线关键工程参数
覆盖 1.85mm 至 23.40mm 跨度尺寸，支持散装与编带卷装
| 散装料号 | 编带卷装料号 | A 轴跨度 (mm) | B 总长 (mm) | C 焊盘宽 (mm) | 参考电流 / 材质 | 编带宽度 (Tape) |
|---|---|---|---|---|---|---|
| BTC-SJA182BT | BTC-SJA182BTR | 1.85 | 4.85 | 1.50 | 20A~30A (黄铜/紫铜) | 12 mm |
| BTC-SJB182BT | BTC-SJB182BTR | 3.08 | 6.48 | 1.70 | 20A~30A (黄铜/紫铜) | 12 mm |
| BTC-SJC182BT | BTC-SJC182BTR | 5.62 | 9.02 | 1.70 | 20A~30A (黄铜/紫铜) | 16 mm |
| BTC-SJD182BT | BTC-SJD182BTR | 8.16 | 11.56 | 1.70 | 20A~30A (黄铜/紫铜) | 24 mm |
| BTC-SJE182BT | BTC-SJE182BTR | 10.70 | 14.10 | 1.70 | 20A~30A (黄铜/紫铜) | 24 mm |
| BTC-SJF182BT | BTC-SJF182BTR | 13.24 | 16.64 | 1.70 | 20A~30A (黄铜/紫铜) | 24 mm |
| BTC-SJG182BT | BTC-SJG182BTR | 15.78 | 19.18 | 1.70 | 20A~30A (黄铜/紫铜) | 32 mm |
| BTC-SJH182BT | BTC-SJH182BTR | 18.32 | 21.72 | 1.70 | 20A~30A (黄铜/紫铜) | 32 mm |
| BTC-SJK182BT | BTC-SJK182BTR | 23.40 | 26.80 | 1.70 | 20A~30A (黄铜/紫铜) | 44 mm |

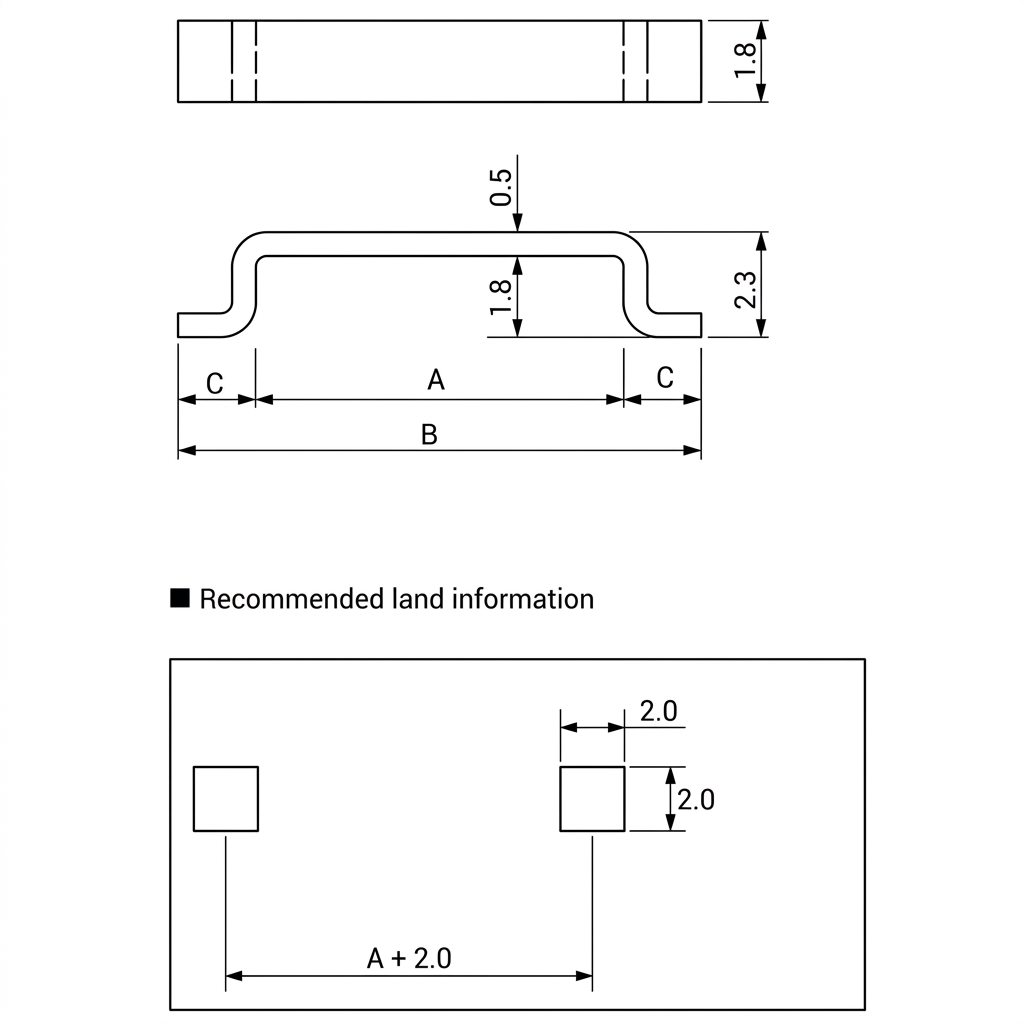

PCB表面贴装功率跨接片按跨度A、总长B、宽度和离板净空选型。BTC-SJ目录列出的1.8 mm净空需要在焊后复核，并检查下方走线、焊盘位置和绝缘要求。工作电流与温升应按目标PCB和散热条件测试。

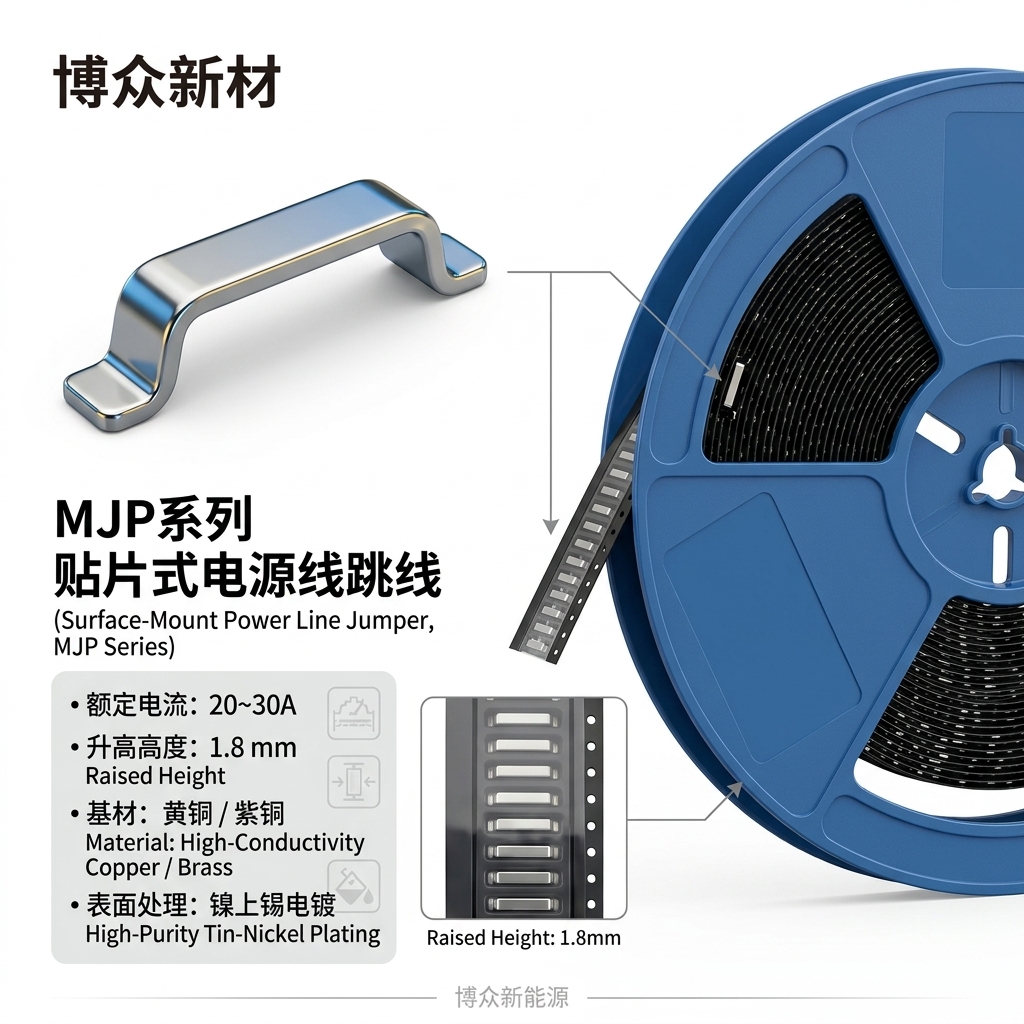

| 核对项目 | 所需信息与适用条件 |
|---|---|
| 跨度与总长 | BTC-SJE182BTR目录跨度A为10.70 mm，总长B为14.10 mm。两项尺寸分别核对，焊盘位置与公差按型号图纸确定。 |
| 净空与装配 | 提供板上障碍物高度、焊盘尺寸与允许净空（mm）。目录1.8 mm离板高度需结合焊料量、安装偏差和实物检查。 |
| 编带料号 | 选型表区分散装BT和编带BTR料号，BTC-SJE182BTR列为24 mm载带。询价时确认供料方向、吸取面及每盘数量。 |
用它做初步筛选，再按持续或脉冲电流、PCB铜厚、焊点和环境温度验证允许温升。批量采购应把测试条件和验收方法写入项目要求。
需分别核对封装、焊盘、立体空间和电流条件。BTC-SJ架高跨接结构与0402、0603等电阻封装几何不同，替换需要重新评估布局和装配。
为减少手工跨线提供一种SMT装配选项，需核对产品尺寸与焊接工艺。
