快速结论：工业机器人伺服控制器焊接端子要按三相输出的电流路径和机械载荷共同选型。端子脚、孔内焊料和 PCB 铜箔负责导电，线鼻子和螺栓负责外部连接，支架和壳体负责承接电缆弯曲与振动。选型后必须验证三相温升一致性、接触电阻、焊点强度、扭矩保持和振动后的压降。
本文直接回答的问题
- 伺服控制器三相输出为什么常用 PCB 焊接端子？
- 电机线缆的弯曲力如何避免传给焊点？
- 三相端子如何保持电流和温升一致？
- 端子孔径、焊盘和焊接工艺怎样配合？
- 振动和维护拆装后应检查什么？
应用位置

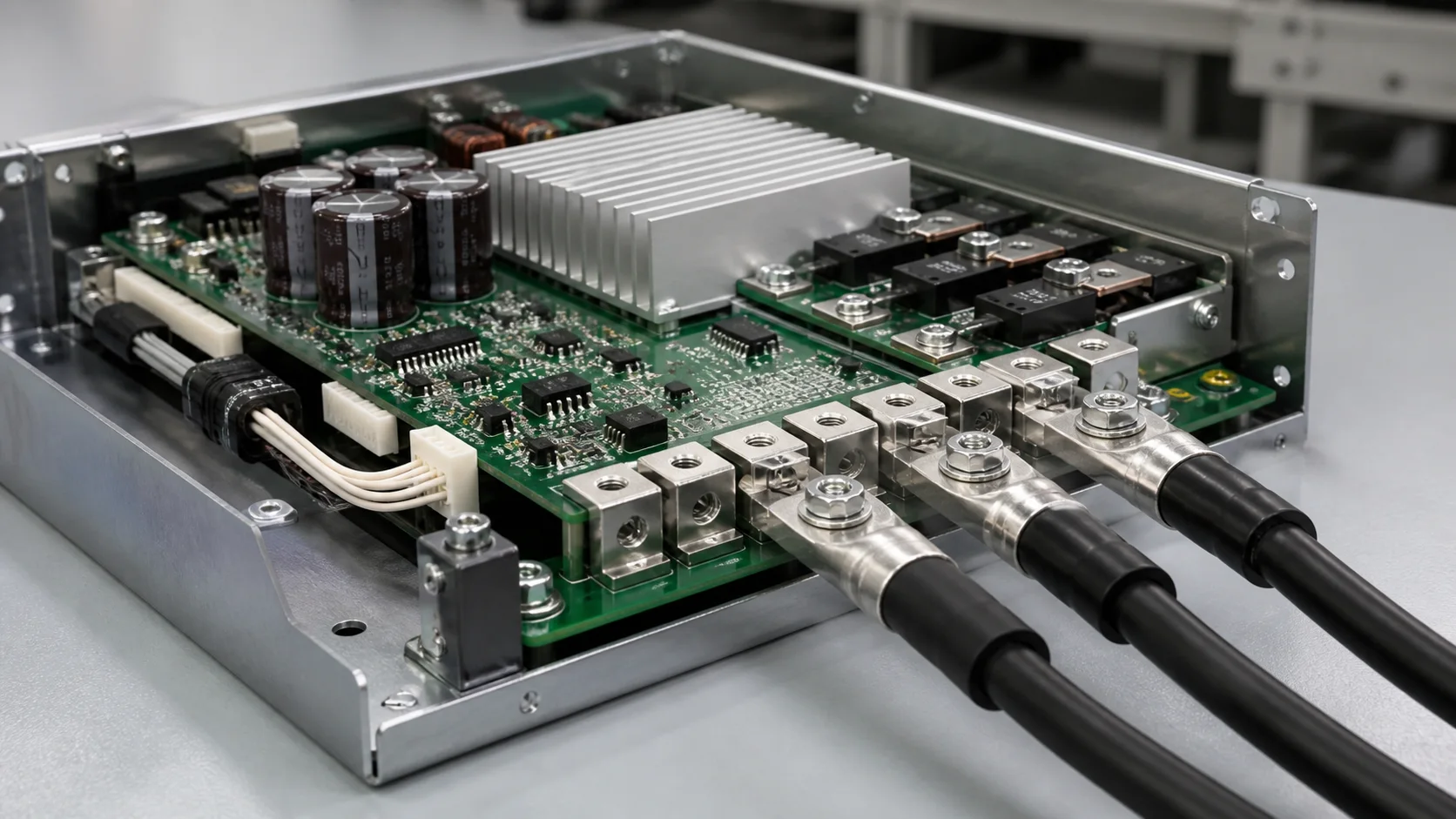

伺服控制器从逆变桥输出 U/V/W 三相电流，经 PCB 铜箔和焊接端子连接到电机电缆。工业机器人关节和控制柜存在周期性运动、风扇振动和频繁维护，端子不仅承担导电，还会受到线缆摆动、插拔和锁附反力。宏川精密五金提供PCB焊接端子及相关大电流 PCB 五金件。
端子选型的五个边界
| 边界 | 评审内容 | 风险 |
|---|---|---|
| 电流 | 连续、峰值、PWM纹波和允许压降 | 相间温升不一致 |
| 焊接 | 脚宽、孔径、焊盘、填锡和工艺 | 焊点电阻或强度不足 |
| 机械 | 线缆方向、支撑、扭矩和板弯 | 焊点疲劳、板裂 |
| 绝缘 | 相间间距、爬电和壳体公差 | 放电或装配干涉 |
| 维护 | 工具空间、重复锁附和可更换性 | 返修损伤 |
三相输出如何检查均衡
U/V/W 三相端子应尽量采用相同截面、相同路径长度和一致的焊盘、孔径及锁附条件。额定负载下分别测每相端子本体、焊点、铜箔出口和外部线鼻子压降，再与三相电流和温升对照。只测三相总温度，可能掩盖某一相的界面电阻。
端子本体冷而焊点或焊盘出口热，优先排查孔内填锡、润湿、铜箔颈缩和过孔承接。测点方法可参考PCB焊接端子温升测试。
焊接端子与线缆支撑
电机电缆较粗且有动态弯曲，端子附近应设置压线夹、支架或壳体止挡，让线缆弯矩在结构中闭合。螺栓扭矩过大可能使 PCB 板边受力，过小则会使接触电阻和微动增加。端子脚和焊盘的焊接强度不能替代外部支撑。
- 先按线鼻子和螺栓确认端子孔径与端面空间。
- 按板厚、铜厚和工艺确认孔内填锡和焊盘环宽。
- 让三相线缆并行、分层或转弯时都有固定点。
- 定义装配扭矩、返修次数和工具校准周期。
孔径和焊盘窗口可参考焊接端子孔径、焊盘和焊接窗口设计。
抗振与温升验证
按控制器实际安装方向进行振动和冲击，验证前后测接触电阻、三相压降和温升，检查焊点裂纹、板边变形、螺栓松动和线缆支撑。热循环应覆盖电机输出的实际负载变化，而不是只做静态室温通电。
FAQ
三相端子必须完全一样吗？
优先保持结构、路径和工艺一致。若空间导致差异，应通过每相电流、分段压降和温升验证补偿。
线缆弯曲力大时增加焊点数量可以吗？
不能替代支架和压线结构。应先让外部机械载荷由壳体或支撑件承接。
样品需要哪些输入？
提供三相电流、PWM工况、板厚、铜厚、孔径、线鼻子、螺栓和安装方向，可结合大电流PCB五金选型指南确认。
