PCB焊接端子 · HCSP系列

按螺纹、针脚、材料与尺寸查找PCB焊接端子。选型时核对板厚、焊盘、紧固方式和目标工况,避免仅凭电流数值确定型号。

HCSP
型号选型
现成模具,覆盖M3-M10规格
DFM
图纸确认
定制方案、样品与交期逐项确认
PCB
板载连接
PCB板载大电流解决方案
ΔT
温升验证
按PCB与连接条件实测确认
HCSP SERIES

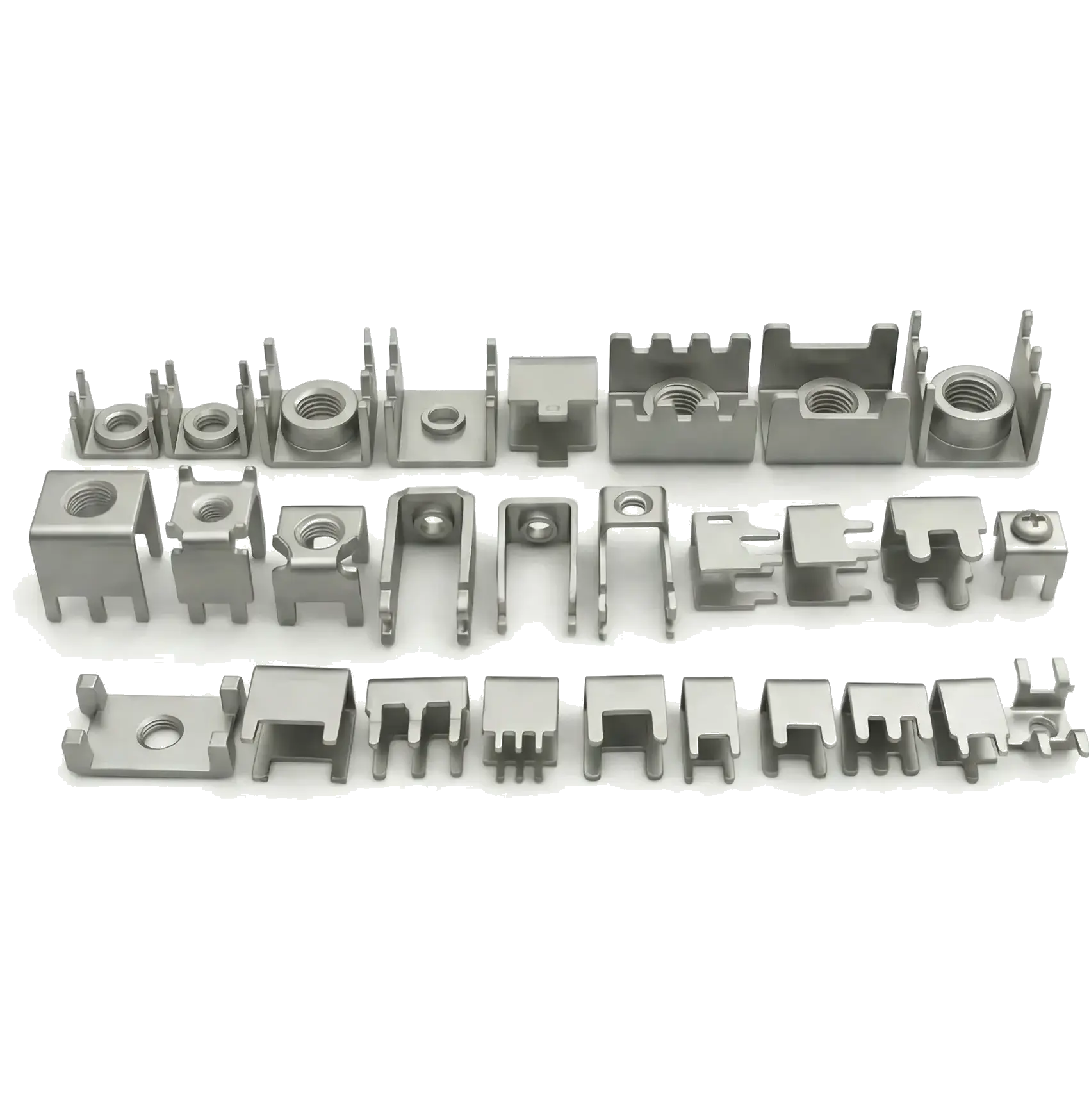

HCSP PCB焊接端子

HCSP系列焊接端子用于PCB与外部导体之间的连接。不同型号的材料、针脚和螺纹配置不同,应按产品图纸选择焊接工艺。连接电阻、温升和机械强度需结合PCB焊盘、铜厚、焊料和紧固条件验证。

产品类型 PCB焊接端子 / 电池端子
材质 T2 Copper / Brass
表面处理 镀锡、镀镍、镀银
安装方式 回流焊 / 波峰焊

技术规格

详细的产品参数和性能指标

材料 T2紫铜、H62黄铜、C1100、C2680
厚度范围 0.5mm - 5.0mm
螺纹规格 M3, M4, M5, M6, M8, M10 (内/外螺纹)
表面处理 镀雾锡、镀镍、镀银
安装方式 通孔回流焊(THR)、波峰焊、压接
扭矩要求 按螺纹、材料和固定方式验证
包装形式 吸塑盘、载带 (SMT兼容)
合规资料 按型号与批次确认适用资料

PCB焊接端子图纸询价

PCB焊接端子选型需明确螺纹、针脚、板厚、材料和焊接工艺。M3、M4或M6描述螺纹接口,具体可供型号仍需图纸确认。寻找custom PCB solder terminal时,请附外部导体连接方式与机械载荷,便于评估板载安装。

询价前需要核对的参数
核对项目所需信息与适用条件
连接与针脚提供内外螺纹、螺距、针脚数量与间距(mm),附板厚、孔径、焊盘及导体接触面尺寸。
材料与焊接注明材料牌号、镀层及厚度要求。通孔回流焊、波峰焊或其他装配方式按具体针脚和图纸确认。
测试与采购给出持续电流(A)、峰值时长(ms)、温升限值(K)及紧固载荷。样品数量、批量数量、资料需求和目标交期一并提交。

BMS、OBC或充电模块怎样选端子?

先标明PCB输入输出的位置、工作电压与电流,再核对螺纹、针脚和绝缘边界。应用名称有助于说明需求,样品仍需按实际PCB和连接条件验证。

目录没有对应型号怎样询价?

直接发送尺寸图、材料和数量申请选型或定制评估。可供型号、样品安排、包装与交期以项目回复为准。

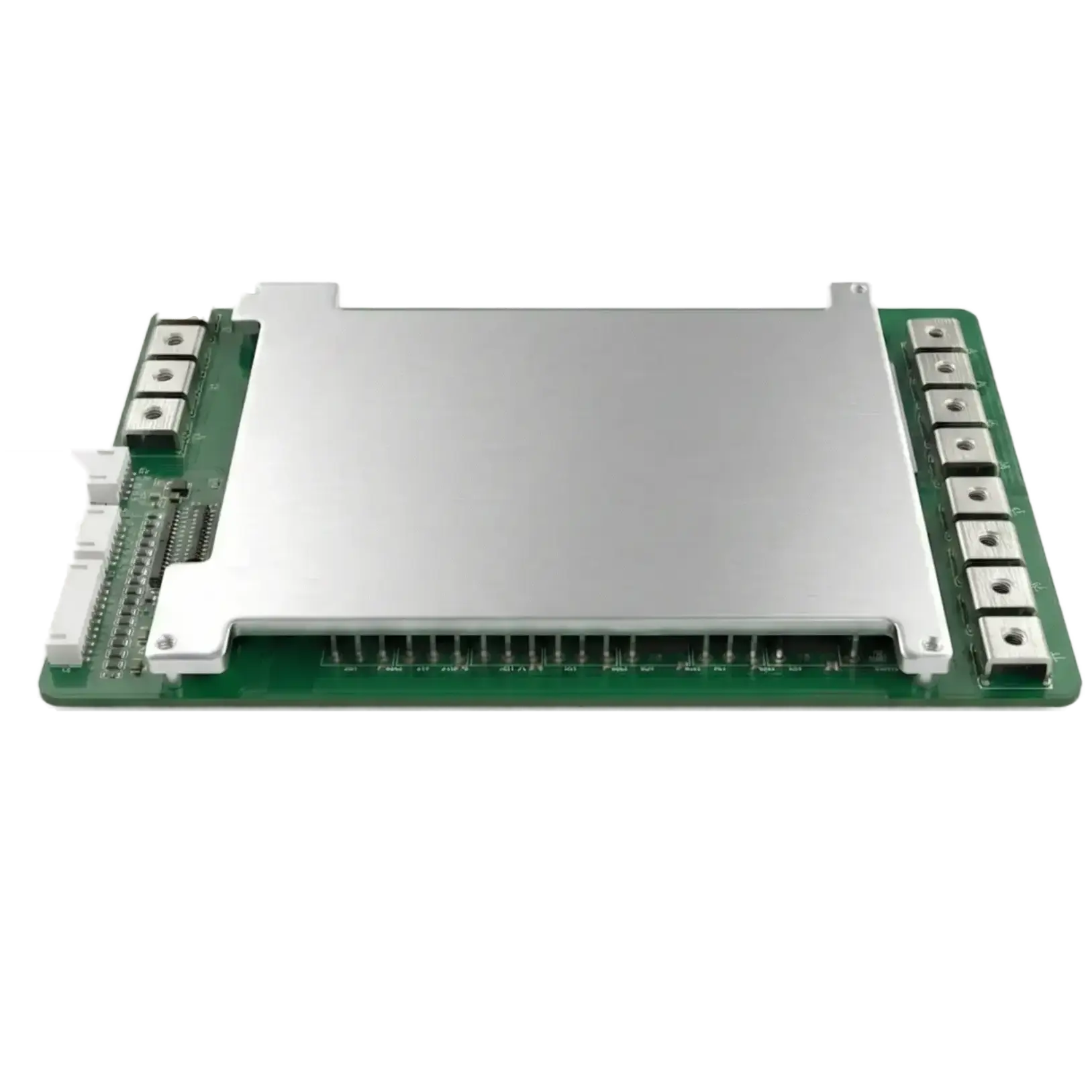

应用领域

广泛应用于新能源及大功率电力电子设备

BMS 电池管理

主控板与铜排连接、电流采集点

储能逆变器

PCB大电流输入输出端子

新能源汽车 PDU

高压配电盒内部板载连接

大功率电源

服务器电源、通信电源模块

电机控制器

IGBT模块连接、三相输出

充电桩模块

AC/DC功率模块连接

焊接端子定制服务

提交尺寸、螺纹、板厚、装配方式和预计用量,便于核对现有型号与定制需求。样品、开模、包装和交期按具体项目确认。

现有型号查询
图纸与公差确认
THR 回流焊支持
合规资料确认
