快速结论：逆变器屏蔽罩贴片螺母要同时满足三件事：回流焊后与 PCB 保持足够的拉拔和剪切强度，螺钉锁附后保持屏蔽罩的接地连续性，以及在维修扭矩和热循环后不发生焊盘起皮、环裂或螺纹进锡。选型应把螺母高度、板厚、焊盘、钢网开窗、屏蔽罩弹片、扭矩和接地点一起评审。
本文直接回答的问题
- 为什么逆变器屏蔽罩适合使用贴片螺母？
- 贴片螺母如何兼顾锁附强度和 EMI 接地？
- 回流焊后螺纹进锡、焊盘起皮怎样预防？
- 扭矩窗口与 PCB 板厚如何匹配？
- 屏蔽罩装配后如何验证接地和可靠性？

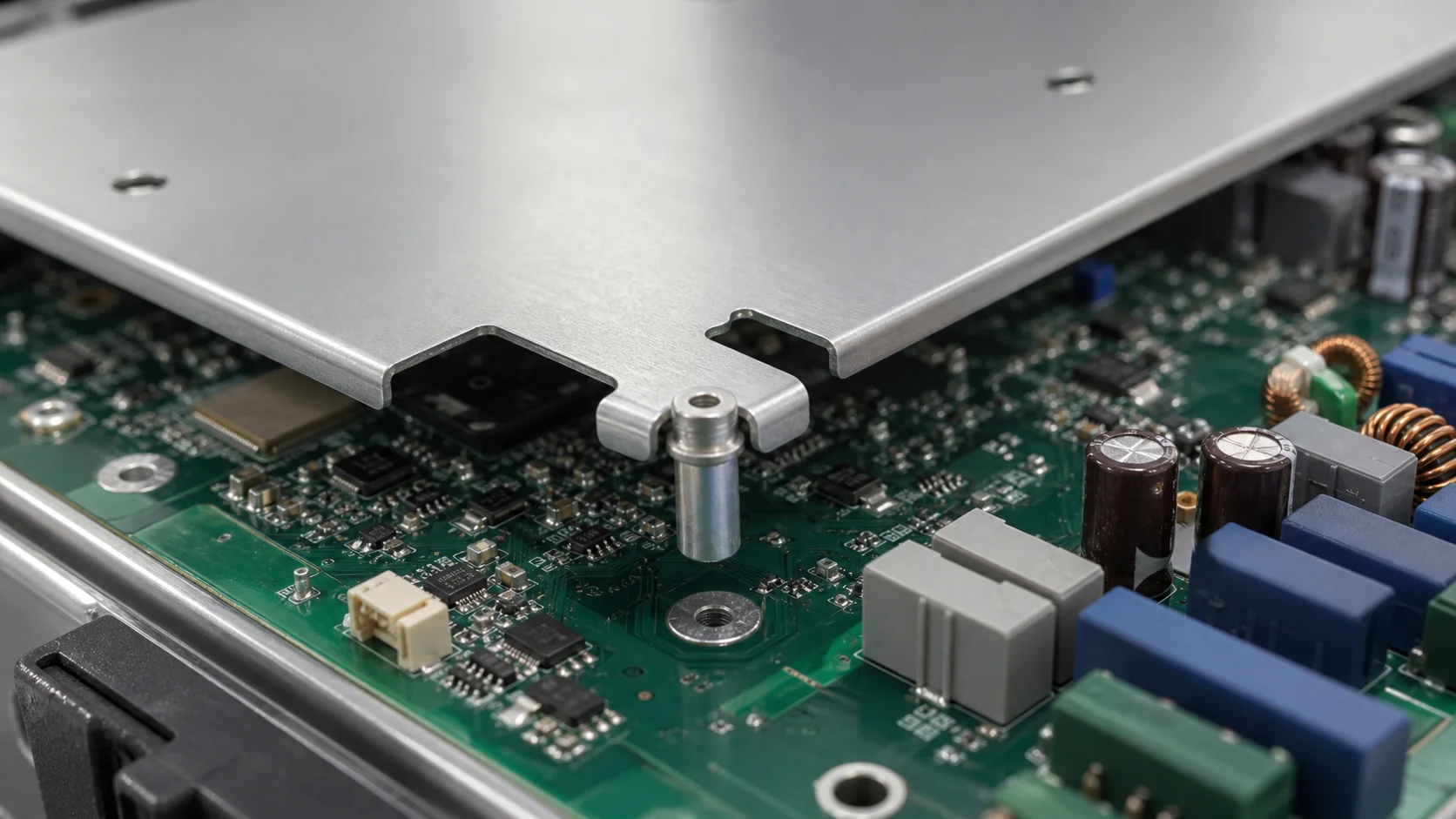

屏蔽罩贴片螺母的应用位置
逆变器控制板或功率板上，金属屏蔽罩用于限制开关节点、电感、通信和采样电路的电磁耦合。贴片螺母先随 PCB 进入 SMT 和回流焊，再用螺钉固定屏蔽罩、接地弹片或内部支架。宏川精密五金提供贴片螺母，可按板厚、螺纹、焊盘和锁附方向确认。
把机械锁附和屏蔽接地分开评审
| 功能 | 关键部位 | 验证 |
|---|---|---|
| 固定 | 螺母焊盘、螺钉、罩体和支架 | 扭矩、拉拔、剪切 |
| 接地 | 罩体边缘、弹片、接地点和铜箔 | 直流电阻和连续性 |
| 制造 | 钢网、锡膏、贴装和回流曲线 | 外观、X-ray和通规 |
| 可靠性 | 板厚、热膨胀和维修次数 | 热循环后复测 |
螺母焊盘负责把锁附载荷扩散到 PCB，但屏蔽罩的接地路径不应只依赖焊料。可通过专用接地点、接地弹片或金属罩与地铜的连续接触建立低阻路径，再用实测确认。
板厚、焊盘和螺纹怎么匹配
板厚决定贴片螺母底部支撑、焊盘有效面积和螺钉锁附后的板弯风险。焊盘过小会造成边缘应力集中，过大则可能挤占高压间距和邻近走线。螺母高度还要与屏蔽罩、螺钉长度和内部器件净空匹配。
- 确认成品板厚公差和螺母底面与焊盘的有效重叠。
- 根据目标扭矩和螺钉规格评估焊盘拉拔、环裂和板弯。
- 用钢网开窗和锡膏体积控制螺纹区域，避免回流后进锡。
- 确认屏蔽罩定位柱、弹片和螺母孔的同轴度。
相关板厚、焊盘和扭矩验证可参考贴片螺母焊盘起皮和锁附扭矩。
接地连续性怎样测
屏蔽罩安装后，在螺母、罩体不同位置、接地弹片和 PCB 地铜之间进行低阻测量，记录初始值、锁附后值、热循环后值和维修拆装后值。测量点要覆盖最远的罩体边缘，不能只测螺母附近。若直流接地稳定但高频 EMI 仍异常，还应检查罩体缝隙、弹片压力和高频回流路径。
回流焊与量产检验
贴片螺母属于大热容量金属件，回流焊时可能造成局部升温差、偏移和焊料爬入螺纹。建议在钢网、贴装、回流后做外观与螺纹通规检查，并对关键批次做拉拔、扭矩和接地连续性抽检。若需防止螺纹污染，应在工艺窗口中明确锡膏避让和清洁方法。
FAQ
贴片螺母焊接牢固就等于屏蔽接地可靠吗？
不等于。焊接强度、螺母导电、罩体接触和 PCB 地铜是不同指标，应分别测量。
扭矩越大越好吗？
不是。扭矩过大可能导致焊盘起皮、环裂、板弯或罩体变形，应按螺钉、板厚和结构设定窗口。
如何确认样品？
提供板厚、螺钉规格、目标扭矩、屏蔽罩厚度、焊盘和回流工艺，可从贴片螺母产品页开始确认。
