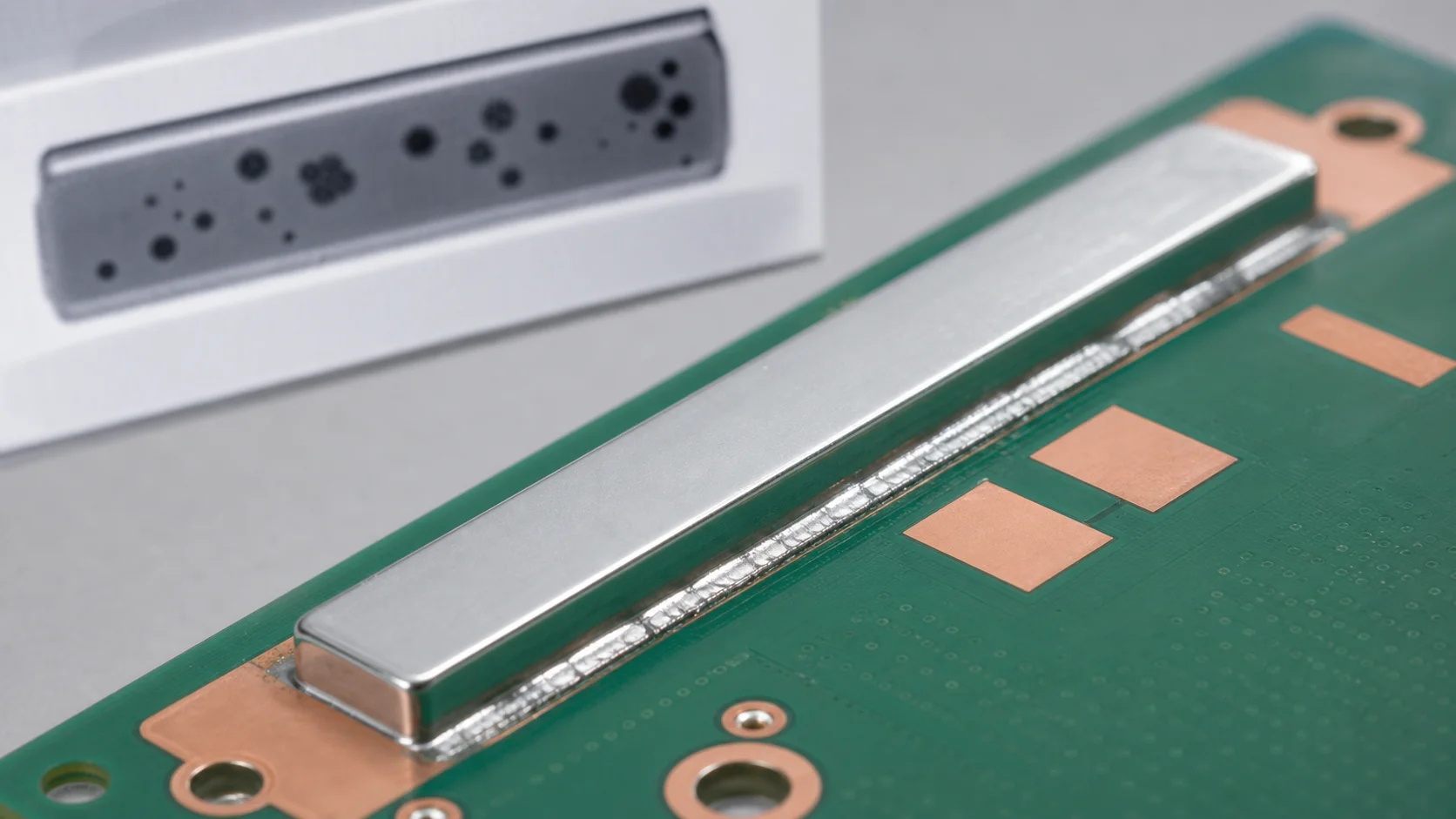

快速结论：贴片汇流条回流焊后出现虚焊、空洞或润湿不良，不能只看外观亮不亮。大电流连接件的焊点要同时看焊盘润湿面积、铜条边缘爬锡、孔洞比例、焊料连续性、压降和通电温升。量产前建议把钢网开窗、锡膏量、回流曲线、X-ray/截面抽检和温升测试放在同一张评审表里确认。
本页直接回答的问题
- 贴片汇流条回流焊后为什么会虚焊或润湿不良？
- SMD busbar 焊点空洞多少会影响大电流温升？
- 钢网开窗、锡膏量和铜条热容量怎么一起评审？
- 什么时候需要 X-ray，什么时候需要截面分析？
- 量产验收应该看外观、压降还是温升？
工程结论摘要
- 虚焊不一定从外观能看出来，尤其是长条形贴片汇流条底部焊点。
- 空洞风险通常来自锡膏挥发路径不足、焊盘污染、铜条热容量大、回流曲线不匹配或助焊剂活性不足。
- 钢网开窗不能只追求锡量多，过量锡膏会带来浮高、锡珠和大面积空洞。
- 真正影响大电流可靠性的，是焊料连续性、有效接触面积、局部压降和温升稳定性。
- 量产导入时建议用外观、X-ray/截面、毫欧级压降和温升测试组合判定。
适用场景
在实际项目中遇到“贴片汇流条虚焊”“SMD busbar solder void”“贴片铜条回流焊不上锡”“大电流 PCB 焊点空洞温升”时，往往已经有样板、试产板或客户测试数据。这个问题的关键在于，贴片汇流条既是电流通道，也是热容量很大的金属件；焊接窗口没有打开，后面再靠加大铜条尺寸通常解决不了根因。
宏川精密五金长期围绕贴片汇流条、PCB 焊接端子、贴片螺母和铜铝连接件做大电流 PCB 标准五金件。本文适合硬件、工艺、SMT、品质和采购在打样前或量产前一起评审。
先区分三类问题
| 问题类型 | 常见表现 | 优先排查 |
|---|---|---|
| 虚焊 | 局部没有形成有效冶金连接，压降偏高 | 焊盘污染、铜条镀层、回流热量 |
| 润湿不良 | 边缘爬锡不足，焊料不连续或发暗 | 镀锡状态、储存氧化、助焊剂活性 |
| 空洞 | X-ray 下有黑斑或连续空腔 | 锡膏挥发路径、开窗形状、预热曲线 |
| 浮高 | 铜条一端翘起或焊点厚度不均 | 锡膏过量、贴装压力、共面性 |
| 温升异常 | 焊点附近热，外观看似正常 | 有效焊接面积、压降、PCB 铜箔出口 |
钢网开窗怎么影响空洞
贴片汇流条的底部接触面积通常比普通贴片件大，锡膏受热后挥发物需要从边缘排出。如果开窗是一整块大面积实心窗口，锡膏量看起来足，但气体排出路径短时间内被封住，反而容易形成大空洞。工程上更常见的做法是分块开窗、保留排气通道，并让锡膏集中在真正承载电流和机械强度的位置。
如果正在评审铜条厚度，可以同时参考大电流 PCB 贴片汇流条厚度怎么选。厚度越大，热容量越大，对回流曲线和锡膏窗口的要求也更高。
润湿不良要看镀层和储存
贴片汇流条常见表面处理包括镀锡、镀镍、镀银或复合镀层。对回流焊来说，可焊性不是“表面是银白色”这么简单，还要看镀层厚度、储存时间、包装防潮、防氧化和来料表面清洁度。出现爬锡不足时，应同时检查同批次焊盘、铜条镀层、锡膏保质期和回流氮气/空气环境。
镀层选择可以对照贴片汇流条镀锡、镀镍、镀银怎么选，避免只从接触电阻或盐雾角度单独判断。
X-ray 和截面各看什么
| 方法 | 适合发现 | 局限 |
|---|---|---|
| X-ray | 底部大空洞、连续空腔、焊料分布不均 | 难以直接证明界面润湿质量 |
| 截面 | 界面润湿、IMC、焊料厚度、真实空洞形态 | 破坏性检测，样本数量有限 |
| 外观 | 明显爬锡、锡珠、偏移、浮高 | 看不到底部有效焊接面积 |
| 毫欧压降 | 有效电流路径和接触稳定性 | 需要稳定夹具和重复测试条件 |
| 温升 | 真实通电后的热风险 | 受环境、风速、铜箔出口影响大 |
温升异常不一定是铜条问题
如果贴片汇流条附近发热，不要马上判定铜条规格不够。实际瓶颈可能在 PCB 铜箔出口、过孔阵列、内层铜连接或焊盘开窗。已经有温升数据时，可以对照贴片汇流条焊盘出口发热排查，把焊点问题和 PCB 电流瓶颈分开。
量产前建议的验证流程
- 来料确认。检查贴片汇流条镀层、包装状态、氧化和污染，确认是否符合回流焊要求。
- 钢网方案对比。至少比较整块开窗、分块开窗、减锡开窗的外观、X-ray 和强度表现。
- 回流曲线确认。关注预热、升温速率、峰值温度和液相时间，不能只看炉温是否达到锡膏规格。
- X-ray 或截面抽检。对大面积焊点建立初期基准，判断空洞是否集中在关键电流路径。
- 压降和温升复测。用实际电流、实际 PCB 铜厚和实际装配环境验证。
- 包装和贴装验证。如果使用编带包装，应检查吸嘴抓取、方向、防呆和贴装偏移，可参考贴片铜汇流条编带包装要求。
常见错误
- 只看外观爬锡，忽略底部有效焊接面积。
- 把空洞比例当成唯一指标，不看空洞位置是否在主电流路径上。
- 为了降低空洞盲目减锡，导致焊点强度和长期热循环可靠性下降。
- 更换铜条厚度或镀层后，继续沿用旧钢网和旧回流曲线。
- 温升高时只换更大铜条，没有排查 PCB 铜箔出口和过孔阵列。
给采购和工程的沟通清单
- 连续电流、峰值电流、允许温升和测试环境。
- PCB 铜厚、焊盘尺寸、阻焊开窗和内层连接方式。
- 贴片汇流条材质、厚度、镀层和包装方式。
- SMT 产线回流炉能力、是否氮气、锡膏型号和钢网厚度。
- X-ray、截面、压降、温升、热循环的验收标准。
FAQ
贴片汇流条焊点有空洞一定不合格吗？
不一定。要看空洞比例、位置、是否连续、是否位于主电流路径，以及压降和温升是否稳定。大面积连续空洞比零散小空洞风险更高。
虚焊能不能靠加大铜条厚度解决？
通常不能。虚焊来自焊接界面和工艺窗口，加厚铜条反而可能增加热容量，让回流更困难。
什么时候必须做截面？
当 X-ray 显示异常、温升和压降不稳定，或者客户对大电流连接可靠性有明确要求时，建议做截面确认界面润湿和焊料连续性。
宏川能配合哪些资料？
宏川精密五金可配合贴片汇流条样品、尺寸建议、镀层选择、编带包装方向和来料图纸确认。前期选型可从大电流 PCB 五金选型指南开始。
