快速结论：直流快充模块输出端子应按“模块汇流、PCB焊接、端子接触、线鼻子锁附和外部母线”这条完整路径设计。多模块并联时，先用等长等阻路径和分段压降验证均流，再确认端子本体、焊点、线鼻子和螺栓界面的温升。端子额定电流足够，不代表并联系统的每一路都可靠。
本文直接回答的问题
- 直流快充模块输出端子为什么容易出现局部温升？
- 多模块并联输出如何减少支路电流不均？
- 线鼻子、螺栓和端子接触面怎样控制接触电阻？
- PCB焊接端子和外部母线如何共同承受电流与机械载荷？
- 样机与量产应检查哪些项目？
应用位置和电流路径

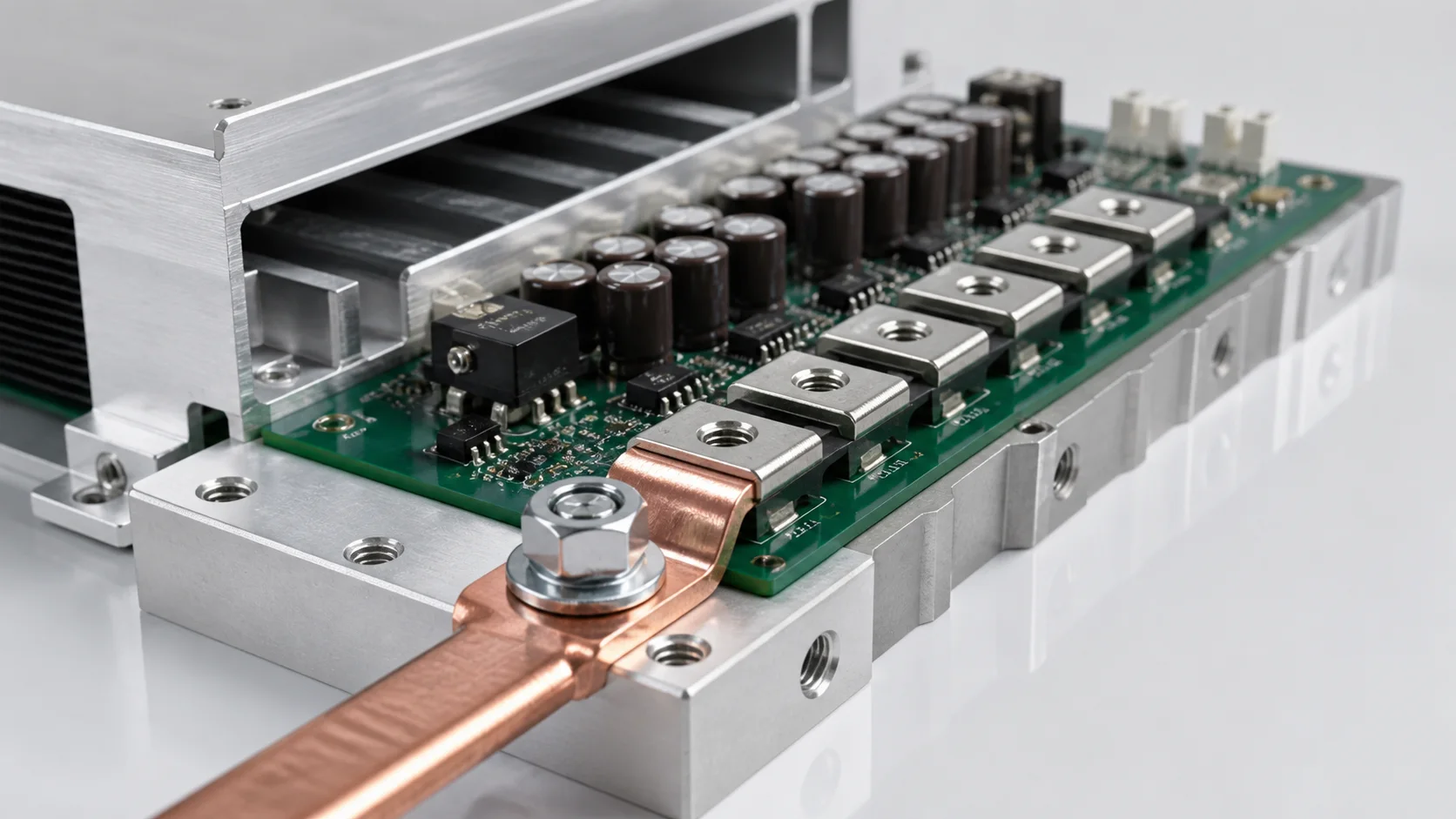

快充柜的功率模块通常以多路并联方式汇入直流输出母线。模块内部电容、功率开关和输出铜箔先进入 PCB 焊接端子，再通过线鼻子、螺栓或短铜排接到柜内母线。宏川精密五金提供PCB焊接端子、贴片汇流条和铜铝连接件，可按板边空间、线束方向与焊接方式匹配。
设计评审应把每个模块的正负极路径单独画出：功率器件到铜箔、铜箔到焊盘、焊盘到端子脚、端子面到线鼻子、再到汇流排。任何一段突然变窄、变长或接触压力不足，都可能让某一路承担更多电流。
并联均流先看路径阻抗
| 检查区域 | 均流风险 | 验证方法 |
|---|---|---|
| 模块到端子 | 铜箔长度和层数不同 | 比较各支路压降 |
| 端子与线鼻子 | 接触面积、扭矩或镀层差异 | 四线法测界面电阻 |
| 模块到母线 | 线缆长度、弯曲半径不同 | 记录各支路电流 |
| 母线汇合点 | 回路布局不对称 | 热像和负载扫描 |
并联支路不能只按端子数量平均分配电流。应尽量做到等长、等截面、等层、等连接面，并在额定电流、峰值电流和纹波工况下分别记录支路电流。若结构无法完全对称，应在设计阶段保留调平和复测窗口。
端子、线鼻子和螺栓怎么配合
端子接触面的真实导电面积取决于平面度、毛刺、镀层连续性和夹紧力。线鼻子孔径不能只按螺栓直径选择，还要检查孔边剩余宽度、端子外形和装配工具空间。垫片应让压力分布稳定，不能因局部压痕切伤镀层或使薄端子变形。
- 根据连续电流、峰值电流和允许压降确定端子有效截面。
- 按线鼻子和螺栓规格确认端子孔径、接触面与高压间距。
- 记录目标扭矩、上下限、润滑状态和工具校准状态。
- 用支架承接线缆重量和弯曲力，避免载荷全部传到 PCB 焊点。
若端子本体温度正常而界面温升偏高，应结合PCB焊接端子温升和接触电阻测试拆分端子本体、焊点、铜箔和线鼻子压降。
焊接与板级设计
大电流端子的孔径、焊盘、内层铜和铜箔出口需要一起评审。孔太小会影响插入和孔内填锡，孔太大则可能降低焊料有效截面；焊盘出口突然变窄，会把热点留在 PCB 而不是端子本体。选择焊、波峰焊或局部补焊都应通过孔内润湿、X-ray或切片确认。
对 PCB 上的短距离大电流路径，可结合贴片汇流条降低铜箔颈缩和换层瓶颈。贴片汇流条的焊盘、钢网和回流工艺可参考回流焊虚焊、空洞和X-ray检验。
快充输出端子的验证清单
| 阶段 | 项目 | 放行依据 |
|---|---|---|
| 设计评审 | 路径、孔径、间距、支撑和并联对称性 | 测点图与公差表 |
| 样机 | 支路电流、分段压降、稳态温升 | 额定和峰值工况数据 |
| 可靠性 | 热循环、振动、过载和扭矩保持 | 电阻与温升漂移 |
| 量产 | 焊接、扭矩、外观和抽检 | 控制计划与追溯记录 |
FAQ
并联模块电流不均，先换端子吗？
先测每一路从模块到母线的分段压降和实际电流。问题可能来自线缆长度、铜箔路径、母线汇合点或接触界面，不一定是端子本体。
快充端子温升测试要测哪里？
至少测端子本体、端子脚或焊点、焊盘出口、线鼻子界面、外部母线和邻近功率器件，并记录环境与稳定时间。
如何确认样品规格？
提供电流、板厚、铜厚、孔径、线鼻子、螺栓和焊接工艺，可结合大电流PCB五金选型指南确认样品。
