贴片螺母 | SMT螺母 | HCSMT系列

提供HCSMT系列贴片螺母与螺母柱,按螺纹、底座尺寸、高度与包装查找型号。装配前核对吸嘴、焊盘、板厚和回流焊条件。

按螺纹或孔径选型 · 询价

SMT
自动化贴装
编带与吸取方式按型号确认
PCB
焊盘与强度
按板材、焊料与装配条件验证
M / K
孔型选择
按型号确认螺纹或光孔
DOC
合规资料
按型号及批次确认
HCSMT SERIES

HCSMT 贴片螺母

材料和表面处理以具体型号图纸为准。底座结构、PCB焊盘、焊料和回流焊曲线共同影响焊接强度,紧固扭矩应在最终装配上验证。编带尺寸和取放方式需与贴片设备核对。
优质材料
材料按型号图纸确认
精密加工
高精度机加工工艺
贴装方式
编带和吸嘴按型号确认
可靠焊接
回流焊工艺

技术规格

详细的产品参数和性能指标

材质
按型号图纸确认
螺纹规格
螺纹或光孔,按型号确认
高度范围
按型号图纸确认
表面处理
按型号图纸确认

产品优势

为什么选择HCSMT系列贴片螺母

型号选型

按螺纹或孔径、外径和高度查找目录型号,并核对具体图纸。

贴装准备

按具体型号确认编带尺寸、供料方向、吸取面及贴片设备适配。

项目确认

材料、镀层、样品数量与交期按型号和项目确认。

规格书与设计参考

示例图仅供认识结构;尺寸请核对所选型号图纸和实际装配

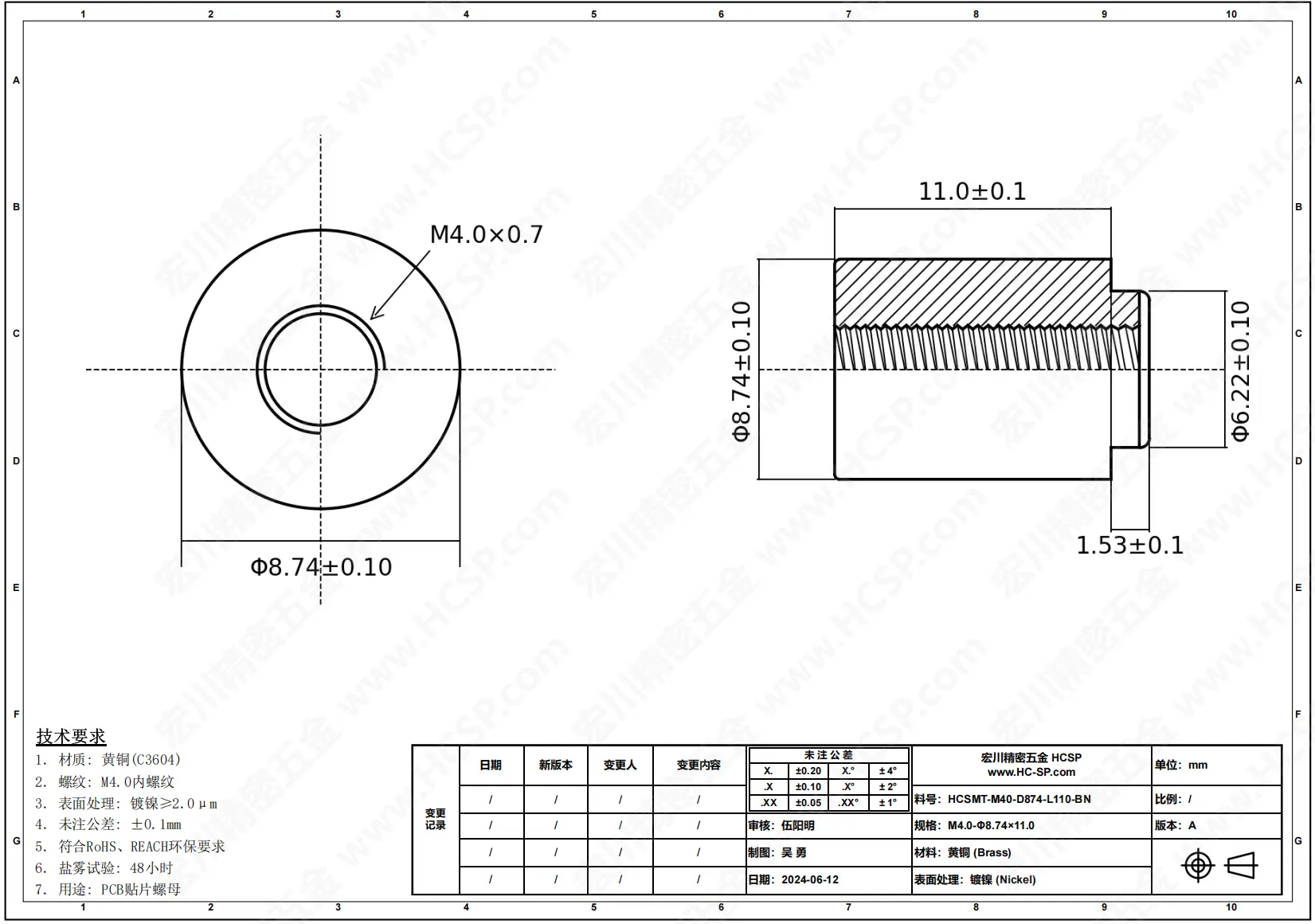

M4 型号图纸示例
Datasheet

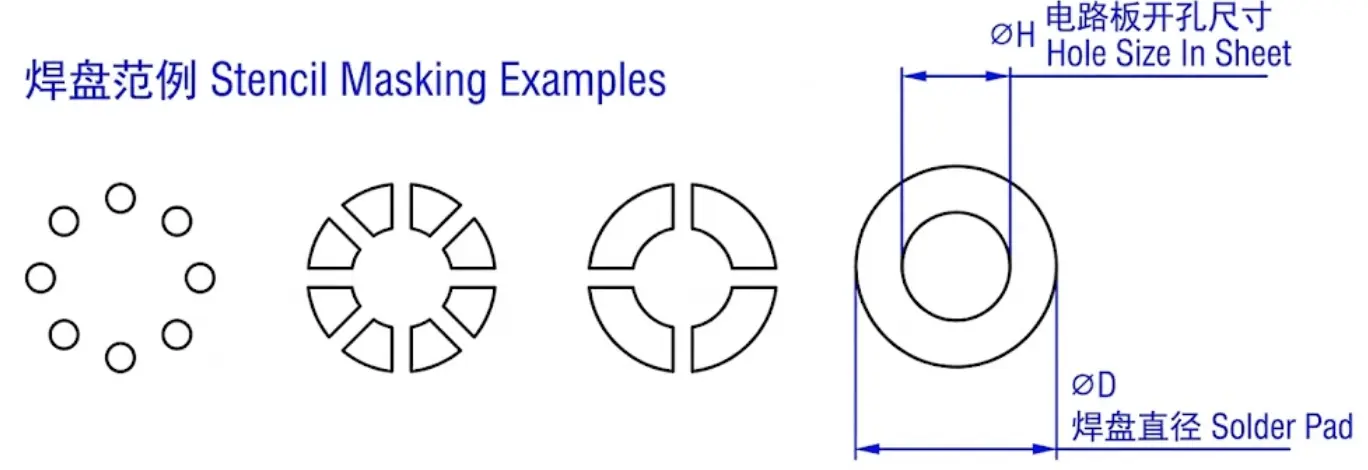

焊盘设计参考
Pad Design

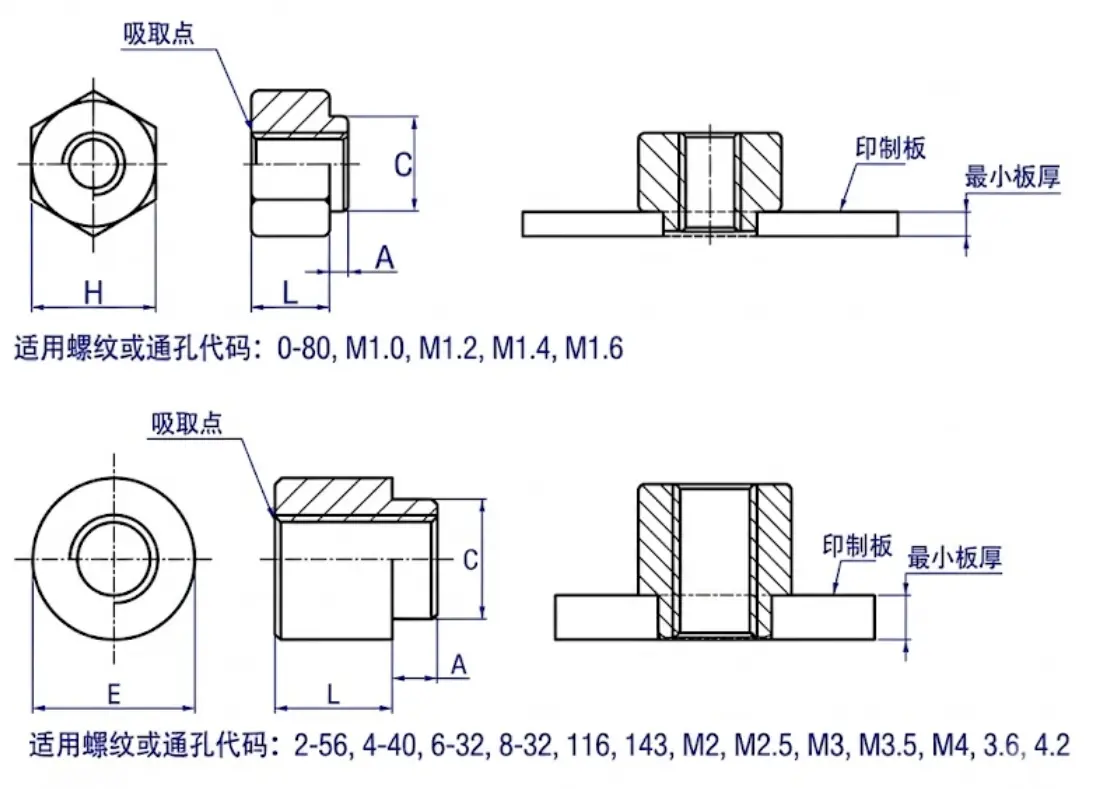

贴片螺母使用示意
贴片螺母使用示意

按螺纹或孔径选择贴片螺母

先区分螺纹通孔与无螺纹光通孔,再核对主体外径、高度、PCB板孔及焊盘;最终以具体型号图纸和实际装配验证为准。

实际目录型号示例;尺寸单位 mm,图纸为准
型号螺纹或孔型主体外径主体高度图纸与详情
HCSMT-M20-D556-L30-BNR M2 5.56 3 型号详情 · 图纸 PDF
HCSMT-M25-D556-L30-BNR M2.5 5.56 3 型号详情 · 图纸 PDF
HCSMT-M30-D556-L30-BNR M3 5.56 3 型号详情 · 图纸 PDF
HCSMT-M40-D874-L30-BNR M4 8.74 3 型号详情 · 图纸 PDF
HCSMT-K32-D556-L30-BNR Φ3.2 光通孔(无螺纹) 5.56 3 型号详情 · 图纸 PDF

主体高度不含小头高度。螺距、公差及小头尺寸请查看具体图纸;焊盘尺寸和装配扭矩应结合实际组件验证。

选型咨询请提供螺纹或孔径、主体外径与高度、PCB板孔和焊盘图、数量及包装要求。 咨询型号或询价

热门贴片螺母

HCSMT系列 SMT自动化贴装解决方案

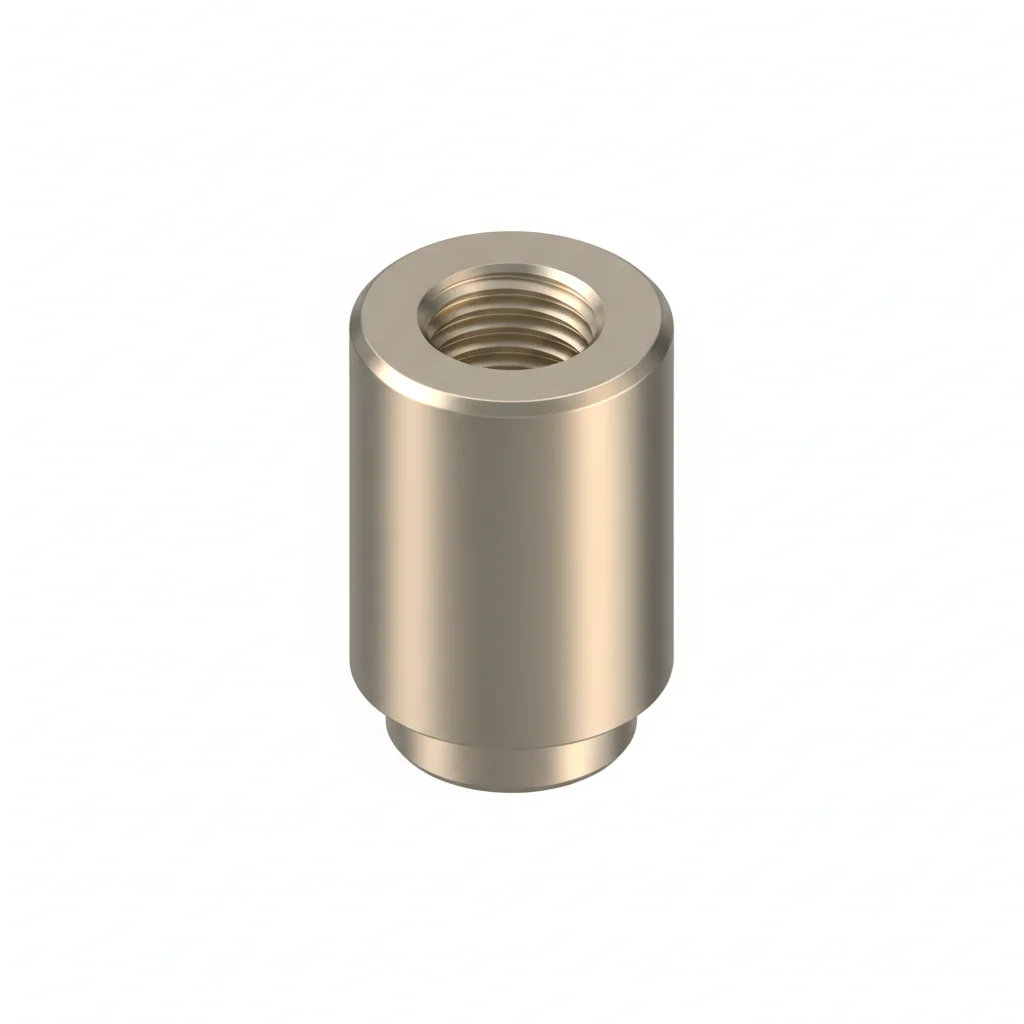

M4 外径9.74mm 板上高度11mm 黄铜镀镍 贴片螺母 可编带
HCSMT-M40-D974-L110-BN
M4 外径9.74mm 板上高度11mm 黄铜镀镍 贴片螺母 可编带
螺纹M4
外径9.74 mm
高度11.0mm
M2 外径5.56mm 板上高度1mm 黄铜镀镍 贴片螺母 可编带
HCSMT-M20-D556-L10-BNR
M2 外径5.56mm 板上高度1mm 黄铜镀镍 贴片螺母 可编带
螺纹M2
外径5.56 mm
高度1.0mm

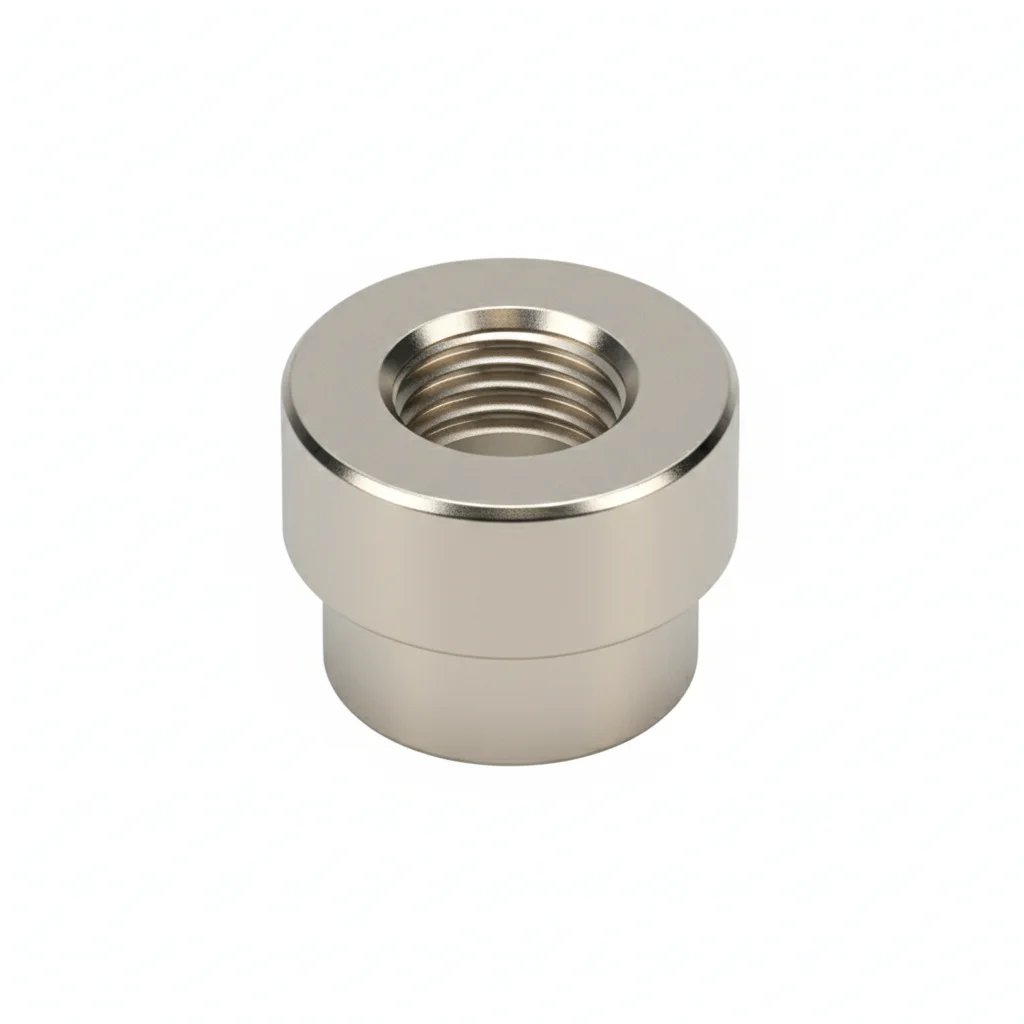

K3 外径5.56mm 板上高度3mm 黄铜镀镍 贴片螺母 可编带
HCSMT-K30-D556-L30-BNR
K3 外径5.56mm 板上高度3mm 黄铜镀镍 贴片螺母 可编带
螺纹K3
外径5.56 mm
高度3.0mm
M2 外径5.56mm 板上高度8mm 黄铜镀镍 贴片螺母 可编带
HCSMT-M20-D556-L80-BNR
M2 外径5.56mm 板上高度8mm 黄铜镀镍 贴片螺母 可编带
螺纹M2
外径5.56 mm
高度8.0mm
M2 外径5.56mm 板上高度9mm 黄铜镀镍 贴片螺母 可编带
HCSMT-M20-D556-L90-BNR
M2 外径5.56mm 板上高度9mm 黄铜镀镍 贴片螺母 可编带
螺纹M2
外径5.56 mm
高度9.0mm
M2 外径5.56mm 板上高度6mm 黄铜镀镍 贴片螺母 可编带
HCSMT-M20-D556-L60-BNR
M2 外径5.56mm 板上高度6mm 黄铜镀镍 贴片螺母 可编带
螺纹M2
外径5.56 mm
高度6.0mm
M2 外径5.56mm 板上高度4mm 黄铜镀镍 贴片螺母 可编带
HCSMT-M20-D556-L40-BNR
M2 外径5.56mm 板上高度4mm 黄铜镀镍 贴片螺母 可编带
螺纹M2
外径5.56 mm
高度4.0mm
M2 外径5.56mm 板上高度7mm 黄铜镀镍 贴片螺母 可编带
HCSMT-M20-D556-L70-BNR
M2 外径5.56mm 板上高度7mm 黄铜镀镍 贴片螺母 可编带
螺纹M2
外径5.56 mm
高度7.0mm
M2 外径5.56mm 板上高度5mm 黄铜镀镍 贴片螺母 可编带
HCSMT-M20-D556-L50-BNR
M2 外径5.56mm 板上高度5mm 黄铜镀镍 贴片螺母 可编带
螺纹M2
外径5.56 mm
高度5.0mm
M2.5×0.45 螺纹通孔 黄铜镀镍贴片螺母 Φ5.56×H1.5mm
HCSMT-M25-D556-L15-BNR
M2.5×0.45 螺纹通孔 黄铜镀镍贴片螺母 Φ5.56×H1.5mm
螺纹M2.5
外径5.56 mm
高度1.5mm
Φ4.2 光通孔(无螺纹) 黄铜镀镍贴片隔离柱 Φ8.74×H2mm
HCSMT-K42-D874-L20-BNR
Φ4.2 光通孔(无螺纹) 黄铜镀镍贴片隔离柱 Φ8.74×H2mm
螺纹K4.2
外径8.74 mm
高度2.0mm
M3×0.5 螺纹通孔 黄铜镀镍贴片螺母 Φ5.56×H10mm
HCSMT-M30-D556-L100-BNR
M3×0.5 螺纹通孔 黄铜镀镍贴片螺母 Φ5.56×H10mm
螺纹M3
外径5.56 mm
高度10.0mm
查看全部贴片螺母

SMT螺母与螺纹隔离柱采购核对

贴片螺母应先确定螺纹和螺距,再核对外径、高度、底座与PCB焊盘。SMT nut、SMD nut 与 surface mount threaded standoff 的安装结构须按图纸比较。threaded insert 的叫法也用于其他安装方式,购买时需明确PCB贴装用途。

询价前需要核对的参数
核对项目所需信息与适用条件
螺纹与外形选型表列有M2×0.4、M2.5×0.45、M3×0.5和M4×0.7。外径ØD、高度和螺纹为不同参数,型号图纸应逐项核对。
焊盘与紧固提供板厚、板孔与焊盘尺寸(mm),注明螺钉长度、接合深度和机械载荷。锁紧扭矩(N·m)需在实际PCB与焊接条件下验证。

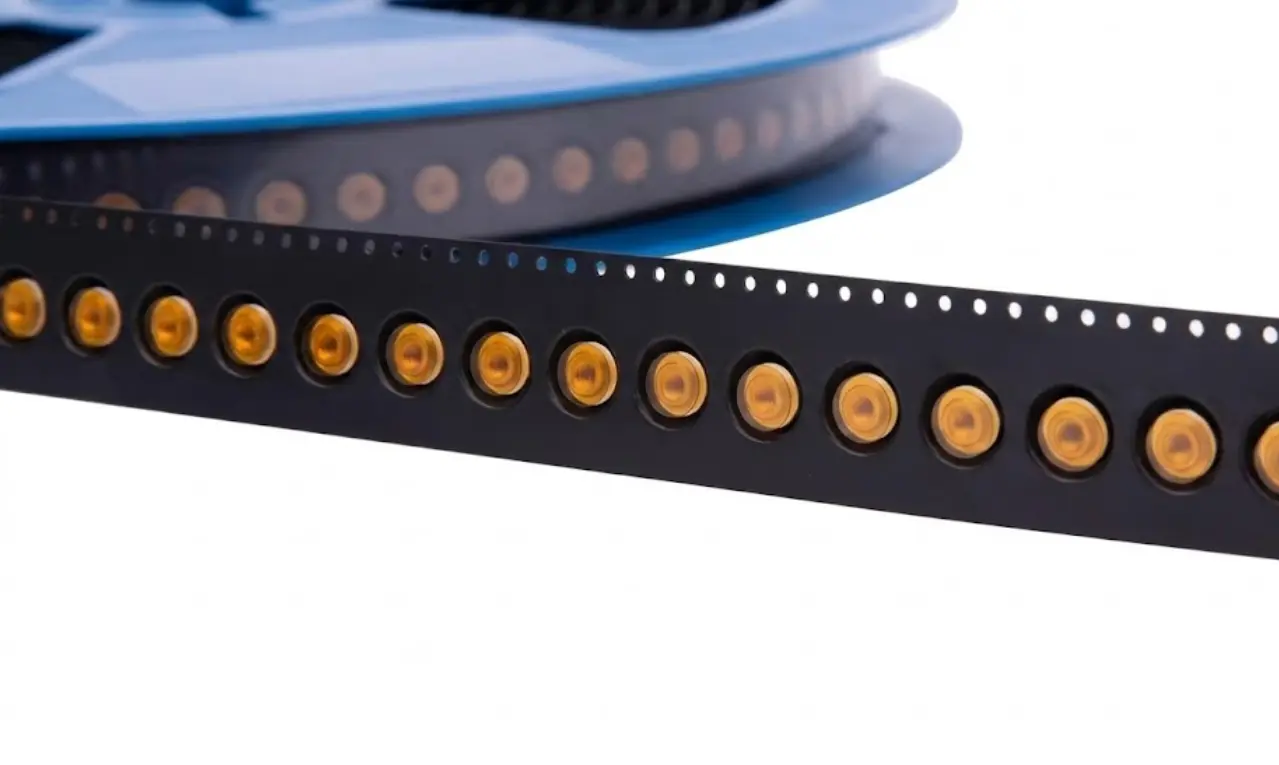

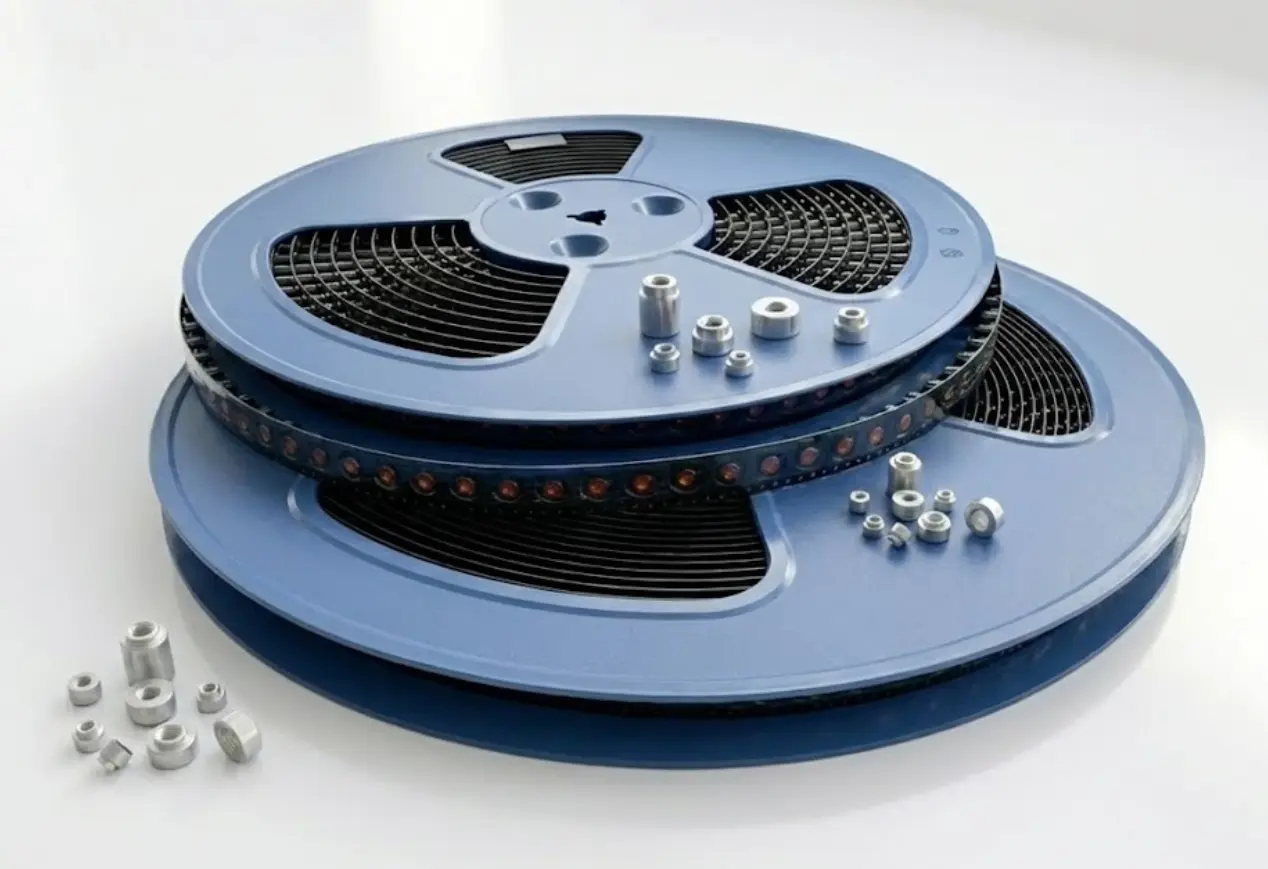

包装与贴装编带卷盘询价需确认载带宽度、供料方向、吸取面和每盘数量。回流温度曲线、焊料与镀层按装配要求确认。

低高度螺母可以直接换型号吗?

高度变化会影响螺钉接合深度和结构间隙。即使螺纹相同,也需核对底座、焊盘、板孔和回流焊后的受力条件,再确认替换。

样品询价需要哪些资料?

提供型号或螺纹、目标高度和底座尺寸,附PCB焊盘图及螺钉装配要求。注明样品与量产数量、材质镀层和包装要求,图纸版本与交期逐项确认。

应用领域

广泛应用于各类电子产品PCB固定

消费电子

手机、平板、笔记本电脑内部固定

通信设备

基站、路由器、交换机PCB固定

汽车电子

车载ECU、仪表盘、ADAS模块

医疗设备

便携式医疗仪器、监护设备

工业控制

PLC、HMI、传感器模块

新能源

BMS控制板、逆变器控制单元

贴片螺母定制服务

提供型号或螺纹、高度、底座尺寸和PCB焊盘图,咨询贴片螺母选型与定制。编带尺寸、吸取方式、样品数量及交期按具体型号和装配要求确认。

螺纹与光孔选型
编带按型号确认
焊接强度验证
合规资料确认
