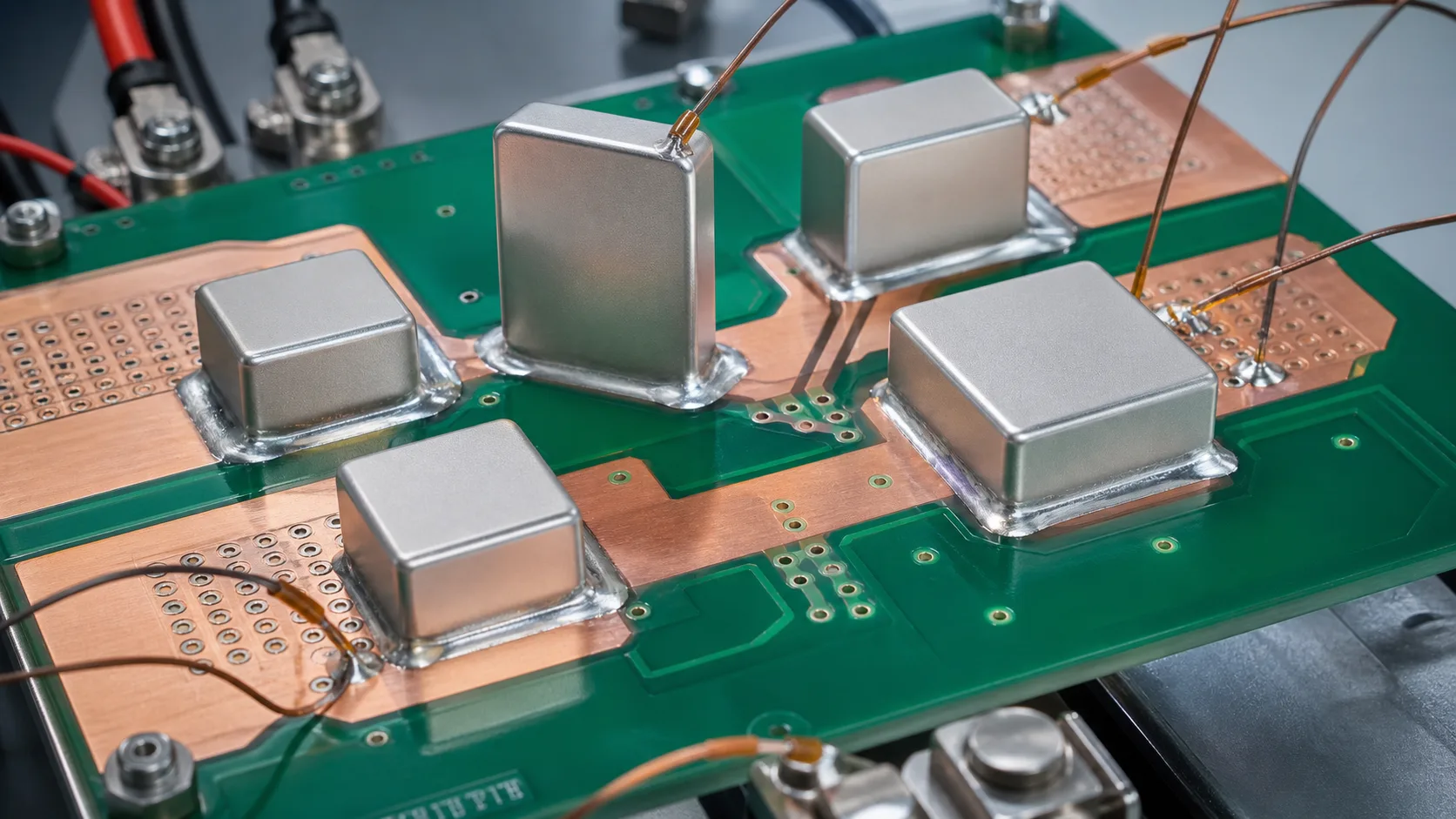

快速结论：贴片汇流条本体不热、焊盘出口很热，通常不是汇流条厚度不够，而是电流从汇流条进入 PCB 铜箔时突然收窄。重点要查焊盘有效面积、铜箔出口宽度、过孔阵列、内层铜连接、阻焊开窗和测点位置。很多大电流 PCB 温升问题，瓶颈不在金属件，而在金属件和 PCB 铜皮交界处。
本页直接回答的问题
- 为什么贴片汇流条本体温度不高，焊盘出口却很热？
- 大电流 PCB 铜箔出口瓶颈怎么识别？
- 过孔阵列能不能降低贴片汇流条焊盘温升？
- 焊盘有效面积、阻焊开窗和锡层厚度分别影响什么？
- 量产前应该怎样验证贴片汇流条到 PCB 的电流过渡？
工程结论摘要
- 贴片汇流条解决的是板上局部导电截面，但电流最终仍要进入 PCB 铜箔、内层铜或其它导体。
- 焊盘出口温升高，优先查铜箔是否从宽焊盘突然收窄，而不是先换更厚的汇流条。
- 过孔阵列有效的前提是内层铜和对侧铜皮真的参与分流；孤立过孔或热隔离连接效果有限。
- 温升测试要同时测汇流条本体、焊点、焊盘出口、过孔阵列和远端铜箔，否则容易误判热点来源。
为什么这个长尾问题有价值
工程师搜索“贴片汇流条焊盘出口发热”“SMD busbar pad exit overheating”“大电流 PCB 铜箔瓶颈怎么排查”时，通常已经做了样板温升测试。这个阶段最容易出现误判：看到贴片汇流条附近热，就直接加厚铜条或换更大规格，但真实瓶颈可能是 PCB 铜皮出口太窄、过孔没有分流、焊盘开窗不足或内层铜没有接上。
宏川精密五金长期围绕贴片汇流条、焊接端子、贴片螺母和铜铝连接件做大电流 PCB 标准五金件。本文更适合硬件工程师、PCB layout 工程师和工艺工程师在打样前评审使用。
先判断热点在汇流条还是 PCB 出口
| 热点位置 | 优先判断 | 常见原因 |
|---|---|---|
| 汇流条本体均匀发热 | 金属件截面积和材料 | 汇流条规格偏小或实际电流高于预期 |
| 焊点周边发热 | 焊接有效面积 | 锡膏不足、润湿差、焊点空洞、共面度问题 |
| 焊盘出口发热 | 铜箔从焊盘进入走线处是否收窄 | 铜皮瓶颈、阻焊开窗不合理、局部电流密度过高 |
| 过孔阵列附近发热 | 过孔数量和内层连接 | 过孔不足、热隔离、内层铜没有有效分流 |
| 远端铜箔发热 | 整条电流路径 | 不是汇流条问题，而是 PCB 主回路截面不足 |
铜箔瓶颈通常出现在这 4 个位置
- 焊盘到走线的连接处。焊盘很宽，但出口只用一小段铜箔连接，电流在这里集中。
- 阻焊开窗边缘。可焊面积看起来大，实际参与导电的锡层和铜面不足。
- 过孔阵列入口。过孔排得多，但离电流主路径太远，或者被细铜皮连接。
- 内层铜连接。Layout 上看有内层铜，实际通过少量过孔或热隔离连接，分流能力不足。
过孔阵列不是越多越好
过孔阵列能降低温升的前提，是它能把电流有效引到内层铜或背面铜皮。如果过孔只是围在焊盘附近，但没有接入足够宽的铜箔，或者使用热焊盘/热隔离连接，实际分流能力会明显低于预期。过孔数量、孔径、孔铜厚度、间距和连接方式都要一起看。
如果电流很高，单靠过孔阵列不一定足够，可以考虑让焊接端子、贴片汇流条和外部铜排协同分流，而不是让 PCB 铜箔独自承受过渡电流。
设计检查表
| 检查项 | 需要确认 | 失控后果 |
|---|---|---|
| 焊盘有效面积 | 锡膏开窗、阻焊开窗、润湿边界 | 焊点发热、虚焊、温升漂移 |
| 铜箔出口宽度 | 焊盘到主铜皮是否平滑过渡 | 局部电流密度过高 |
| 内层铜连接 | 过孔是否接入足够宽的内层铜 | 过孔存在但不分流 |
| 测点布置 | 汇流条、焊点、出口、过孔、远端铜箔都要测 | 误判热点来源 |
| 工艺一致性 | 锡量、共面度、回流曲线是否稳定 | 样品通过，量产温升波动 |
量产前建议做的验证
- 电流路径审图。把汇流条、焊盘、铜箔出口、过孔阵列和内层铜用一张图标出。
- 温升测点同步记录。同时记录汇流条本体、焊点、焊盘出口、过孔阵列和远端铜箔。
- 压降分段测量。不要只测总压降，应测汇流条到焊盘、焊盘到铜箔出口、铜箔出口到远端的分段压降。
- 切片或 X-ray 检查。风险高时检查焊点空洞、孔铜和内层连接。
- 热循环后复测。确认焊点、铜箔和过孔连接在热应力后没有退化。
常见错误
- 只按汇流条额定电流选型，没有评估 PCB 铜箔出口。
- 焊盘画得很大，但出口铜箔很窄，形成“宽进窄出”。
- 过孔阵列数量很多，但内层铜连接不足。
- 温升只测汇流条顶部，没有测焊盘出口。
- 样品手工补锡后通过，量产按正常锡膏量回流后温升变高。
FAQ
焊盘出口发热是不是说明汇流条太薄？
不一定。如果汇流条本体温升不高，而焊盘出口明显更热，优先怀疑 PCB 铜箔过渡瓶颈、焊接有效面积或过孔分流不足。
增加过孔阵列一定能降低温升吗？
不一定。过孔必须接入足够宽的内层铜或背面铜皮才有明显分流效果。孤立过孔或热隔离连接效果有限。
贴片汇流条和厚铜 PCB 怎么配合？
贴片汇流条适合补强局部大电流路径，但它不能替代整条 PCB 铜箔规划。焊盘出口、过孔和内层铜仍要按电流路径设计。
宏川能配合哪些资料？
宏川精密五金可配合贴片汇流条厚度、尺寸、镀层、编带包装和样品验证。基础组合选型可参考大电流 PCB 五金选型指南，相关温升测试可参考PCB 焊接端子温升测试方法。
