快速结论：5G 室外基站电源板选择贴片汇流条，应把电源模块输出、浪涌保护器件、滤波电容、PCB 铜箔和机壳接地看成一条完整路径。重点验证连续温升、瞬态电流压降、绝缘间距、回流焊质量、凝露后的低阻和盐雾后的接触稳定性。
本文直接回答的问题
- 室外基站为什么使用贴片汇流条而不是长段 PCB 铜箔？
- 浪涌和高频脉冲会怎样影响汇流条与焊盘？
- 基站电源板的风道、间距和防凝露如何一起评审？
- 盐雾和表面处理怎样影响长期接触电阻？
- 哪些项目适合做样机和量产抽检？
应用位置：射频单元和电源模块

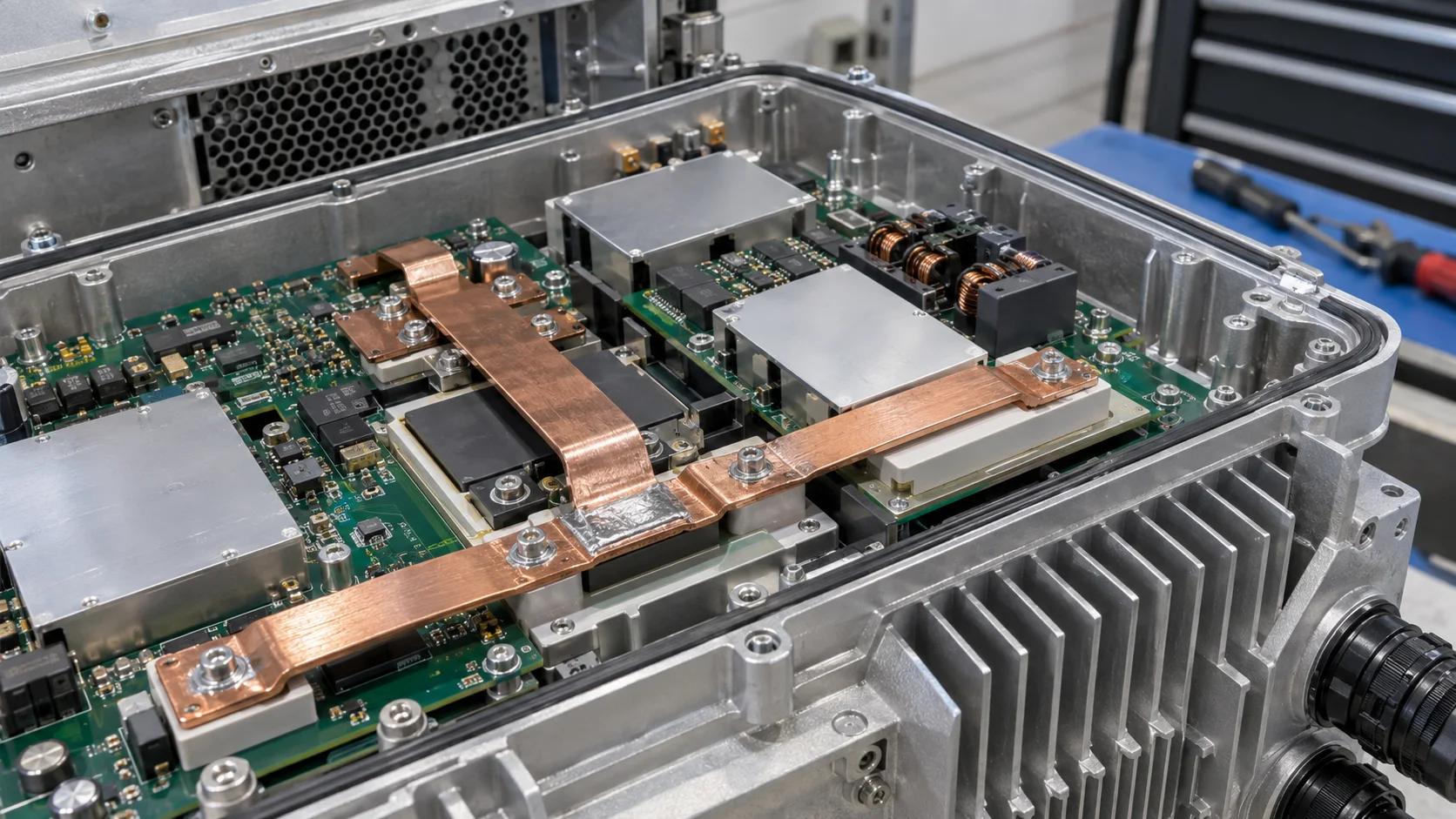

室外 5G 无线单元通常需要在有限金属腔体内布置 AC/DC、DC/DC、浪涌保护、滤波和射频供电。贴片汇流条适合连接电源模块与大容量电容或保护器件，减少长距离铜箔的压降和回路寄生，同时给散热、屏蔽和装配留出明确边界。
宏川精密五金提供贴片汇流条。打样信息应包含输入输出电压、电流波形、铜厚、板层、安装方向、壳体材料、目标环境和表面处理要求。
室外基站的四个设计边界
| 边界 | 确认内容 | 失效表现 |
|---|---|---|
| 电流 | 连续、峰值、纹波和允许压降 | 模块掉压或局部发热 |
| 瞬态 | 浪涌路径、保护器件和回流面积 | 焊盘冲击、寄生振铃 |
| 环境 | 温度、凝露、盐雾和污染物 | 腐蚀、漏电、接触电阻上升 |
| 制造 | 钢网、贴装、回流和检验可达性 | 虚焊、空洞、偏移 |
浪涌路径不能只看铜条宽度
浪涌电流的实际路径包括保护器件引脚、汇流条、焊盘、过孔、机壳地和连接器。应检查路径是否短而连续，保护器件与汇流条之间是否出现细长铜箔或过小焊盘。对高频瞬态，除了直流压降，还要观察回路面积、层间回流和器件间距。
汇流条焊盘出口缩窄时，稳态测试可能不明显，但在重复脉冲和高环境温度下会放大热点。可参考焊盘出口和过孔承载的验证方法。
温升、防凝露和绝缘结构
室外腔体的风道会受到防水结构、风扇、散热器和线缆遮挡影响。应在高环境温度和最差风量下测汇流条本体、焊盘、保护器件、连接器和邻近绝缘件。对高压或浮地回路，要把铜条厚度、端部毛刺、焊料凸起、壳体公差和凝露路径一起检查，不能只按裸板图纸测距离。
表面处理要与环境和配对材料匹配。盐雾、湿热和温度循环后，应比较接触电阻、外观、焊点和镀层状态，而不是只看通断。
样机到量产的检查清单
- 样机阶段做实际电流、浪涌波形、最大环境温度和最差风量温升。
- 完成回流焊后检查润湿、空洞、端部偏移和铜箔出口。
- 环境试验后做四线低阻、绝缘检查和外观对比。
- 量产抽检记录汇流条尺寸、焊盘覆盖、关键点压降和温升。
大电流 PCB 五金的整体参数可结合大电流PCB五金选型指南整理。
FAQ
汇流条越宽，浪涌性能就越好了吗？
不一定。浪涌路径的长度、回流、保护器件位置、焊盘和过孔同样重要。
盐雾后还能导通就算合格吗？
不够。还要检查接触电阻漂移、镀层腐蚀、焊点和绝缘表面。
室外基站样品需要提供哪些资料？
提供电流和浪涌波形、板层铜厚、壳体、风道、环境等级和表面处理，先从贴片汇流条产品页确认结构。
