快速结论：贴片铜汇流条能不能稳定自动贴装，关键不只在零件尺寸，而在编带包装。载带口袋要限制翻转和跳动，吸嘴面要足够平整，编带方向要和贴片机取料、PCB 焊盘方向一致。对大电流 PCB 来说，包装方向错误会直接造成贴偏、反向、少锡和温升异常。
本页直接回答的问题
- 贴片铜汇流条编带包装需要确认哪些尺寸？
- 吸嘴抓取面为什么会影响 SMT 贴装良率？
- 载带方向和 PCB 焊盘方向不一致会造成什么问题？
- 量产前应该怎样验证贴片铜条的包装防呆？
工程结论摘要
- 载带口袋不是只要“装得下”，还要限制铜条在运输和飞达振动中的旋转、翘起和前后窜动。
- 吸嘴抓取面需要平整、居中、无毛刺和无明显镀层凸点，否则会出现吸取失败或贴装角度偏移。
- 编带方向必须和 PCB 焊盘方向、贴装坐标、回流焊后可检查面一致，不能只按供应商默认方向。
- 量产前要用真实飞达、真实吸嘴、真实贴装速度跑样，不要只看静态样品。

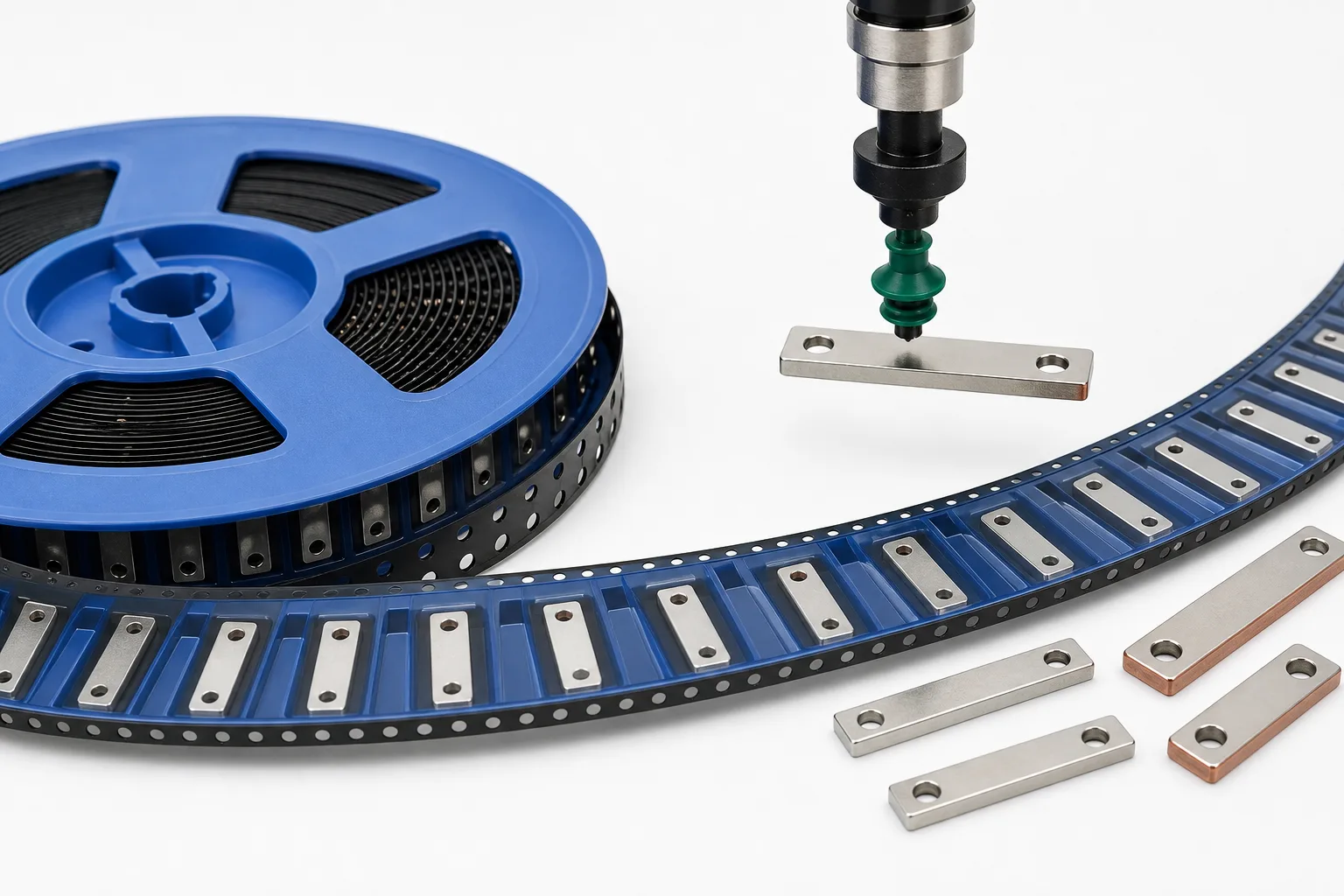

编带包装为什么会决定贴装稳定性
贴片铜汇流条通常比普通贴片元件更重，且形状长、厚度高、金属边缘硬。载带口袋如果太松，铜条会在飞达送料时抖动；如果太紧，取料时又可能卡料。对大电流 PCB 来说，贴片铜条一旦贴偏，焊盘出口的有效接触面积会变小，最终表现为局部温升、焊脚不对称或回流后虚焊。
因此，编带包装要和零件几何、镀层、贴装吸嘴和 PCB 焊盘一起评审。标准型号可先对照贴片汇流条产品分类，再根据产线飞达规格确认载带宽度和口袋深度。
编带设计检查表
| 项目 | 需要确认 | 失控后果 |
|---|---|---|
| 载带口袋宽度 | 左右间隙是否限制旋转 | 贴装角度偏移、焊盘露铜不均 |
| 口袋深度 | 铜条是否低于封带面且不会卡料 | 飞达报警、取料失败 |
| 吸嘴抓取面 | 是否平整、居中、无凸点 | 吸不起、抛料、贴偏 |
| 编带方向 | 首件方向是否和 PCB 坐标一致 | 反向贴装、焊接面积不足 |
| 封带剥离力 | 是否稳定且不带起零件 | 跳料、翻料、漏贴 |
量产前建议做的验证
- 先做方向确认。把编带首件方向、PCB 焊盘方向、贴片程序角度放在一张图里确认。
- 做飞达取料测试。连续取料 200-500 次，记录抛料、吸偏、翻料和卡料。
- 做回流焊后检查。检查焊脚润湿、共面度、端部锡量和铜条是否有偏移。
- 测温升。大电流样板要测铜条本体、焊盘出口和相邻铜皮温升。
常见错误
- 只给供应商 3D 图，没有说明贴装方向和吸嘴抓取面。
- 载带口袋按最大外形放大，导致铜条在口袋里可以旋转。
- 没有确认封带剥离力，量产时出现跳料或带料。
- 换了镀层或厚度后，沿用旧载带，没有重新试贴。
FAQ
贴片铜汇流条一定要编带吗？
如果要走自动贴片，优先建议编带。散装或托盘也能用，但贴装效率、防呆和一致性通常不如编带。
吸嘴面可以选任意一面吗？
不建议。吸嘴面要尽量平整、居中，并避开孔、凸包、折弯边和明显镀层不平的位置。
编带方向由谁决定？
最好由 PCB 设计、SMT 工艺和供应商共同确认。只按供应商默认方向，可能和贴片程序或焊盘方向不一致。
宏川能提供什么资料？
宏川精密五金可根据贴片铜汇流条规格，配合确认载带方向、吸嘴面、包装数量和大电流 PCB 焊盘匹配建议。更多基础选型可参考大电流 PCB 五金选型指南。
