快速结论：液冷充电模块选择大电流 PCB 焊接端子，要同时看端子压降、焊盘出口温升、冷板附近的温度梯度、线缆应力和防凝露间距。冷板能带走部分热量，但也可能把冷凝风险带到端子、焊点和绝缘表面，不能只按水冷额定功率选型。
本文直接回答的问题
- 液冷充电模块为什么仍需要大电流 PCB 焊接端子？
- 端子、铜排和冷板之间怎样减少压降和热堆积？
- 冷板附近如何处理温差、凝露和绝缘距离？
- 大热容量端子回流焊后要检查哪些缺陷？
- 量产时如何把通电温升与密封检查结合起来？
应用位置：液冷电源模块的板外连接

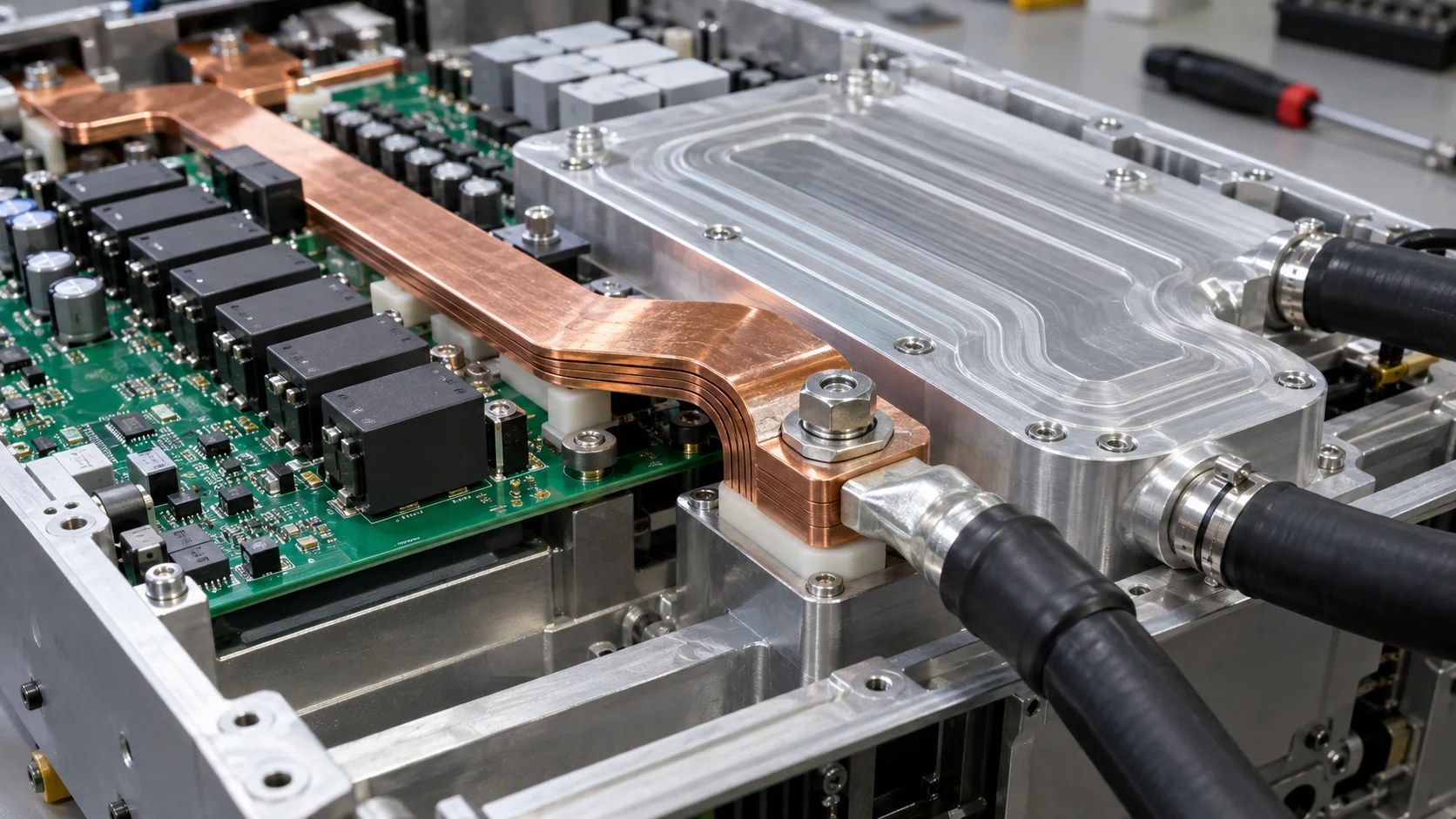

直流快充和高功率充电电源通常在有限腔体内布置功率器件、铜排、冷板、滤波电容和外部线缆。PCB 焊接端子可连接功率板与铜排或线缆，减少额外转接点，但端子位置必须与冷板、绝缘支撑、软管、接头和维修空间同步布局。
宏川精密五金提供大电流 PCB 焊接端子。打样时应提供最大电流、纹波、线缆方向、PCB 铜厚、冷板材质、冷却液接口、目标温度和密封方式。
液冷模块的五个选型参数
| 参数 | 确认内容 | 异常表现 |
|---|---|---|
| 电气 | 连续、峰值、纹波和允许压降 | 效率下降或端子热点 |
| 热 | 冷板位置、界面热阻和风冷补偿 | 焊盘出口温差 |
| 机械 | 线缆弯曲、接头固定和板支撑 | 焊点受拉或板弯 |
| 绝缘 | 冷凝路径、端子高度和壳体间距 | 爬电或漏电风险 |
| 制造 | 钢网、焊接曲线、清洗和检验 | 润湿不均或残留 |
压降和温升如何测
测量点不能只放在电源板两端。应分别记录端子本体两端、焊脚、焊盘出口、铜排连接处、线缆压接处和冷板附近的温度，并用四线法测分段压降。测试至少覆盖额定电流、峰值电流、最大冷却液温度和流量下限。
若焊盘出口明显高于端子本体，应检查铜箔渐变、内层承接、过孔阵列和焊料覆盖。相关方法可参考焊盘出口与过孔阵列温升排查。
冷板附近的防凝露设计
液冷回路的入口温度、环境湿度和停机状态可能让金属表面低于露点。端子、焊点、铜排和裸露地铜附近应检查隔热、排水、密封和爬电路径。对绝缘支撑，要评估冷却液渗漏、维护残液和长期污染后的表面状态。不要把“没有明显水滴”作为唯一判定。
焊接、密封和维护验证
大截面端子会改变焊接区域的吸热和润湿，回流或波峰焊后应检查焊料覆盖、空洞、偏移、端子垂直度和板底支撑。随后在液冷系统压力、温度循环和通电负载下复测压降、温升、绝缘与接头外观。焊点内部质量可结合X-ray 和截面检查。
FAQ
有冷板就可以降低端子规格吗？
不能。端子额定能力仍要覆盖电流、压降、焊盘、环境和最差冷却条件。
液冷系统最重要的是测泄漏吗？
泄漏必须检查，但还要同步验证凝露、绝缘、接触电阻和通电温升。
怎样提交端子打样参数？
提供电流、纹波、板厚铜厚、线缆、冷板、温度、流量和密封方案，可从焊接端子产品页开始。
