半导体设备电源板贴片汇流条怎么选：短路径、焊接热容量和维护可靠性

半导体设备电源板对压降、噪声、温升和维护一致性要求高。本文从DC-Link到功率模块的贴片汇流条路径、焊盘、回流焊和重复维护验证说明选型方法。

快速结论：半导体设备电源板选择贴片汇流条，重点不是单纯增加铜厚，而是用短、低阻、可重复制造的路径连接 DC-Link、电容和功率模块。要一起评审焊盘出口、过孔、回流焊热容量、寄生电感、散热边界、设备振动和维护拆装后的接触状态。

本文直接回答的问题

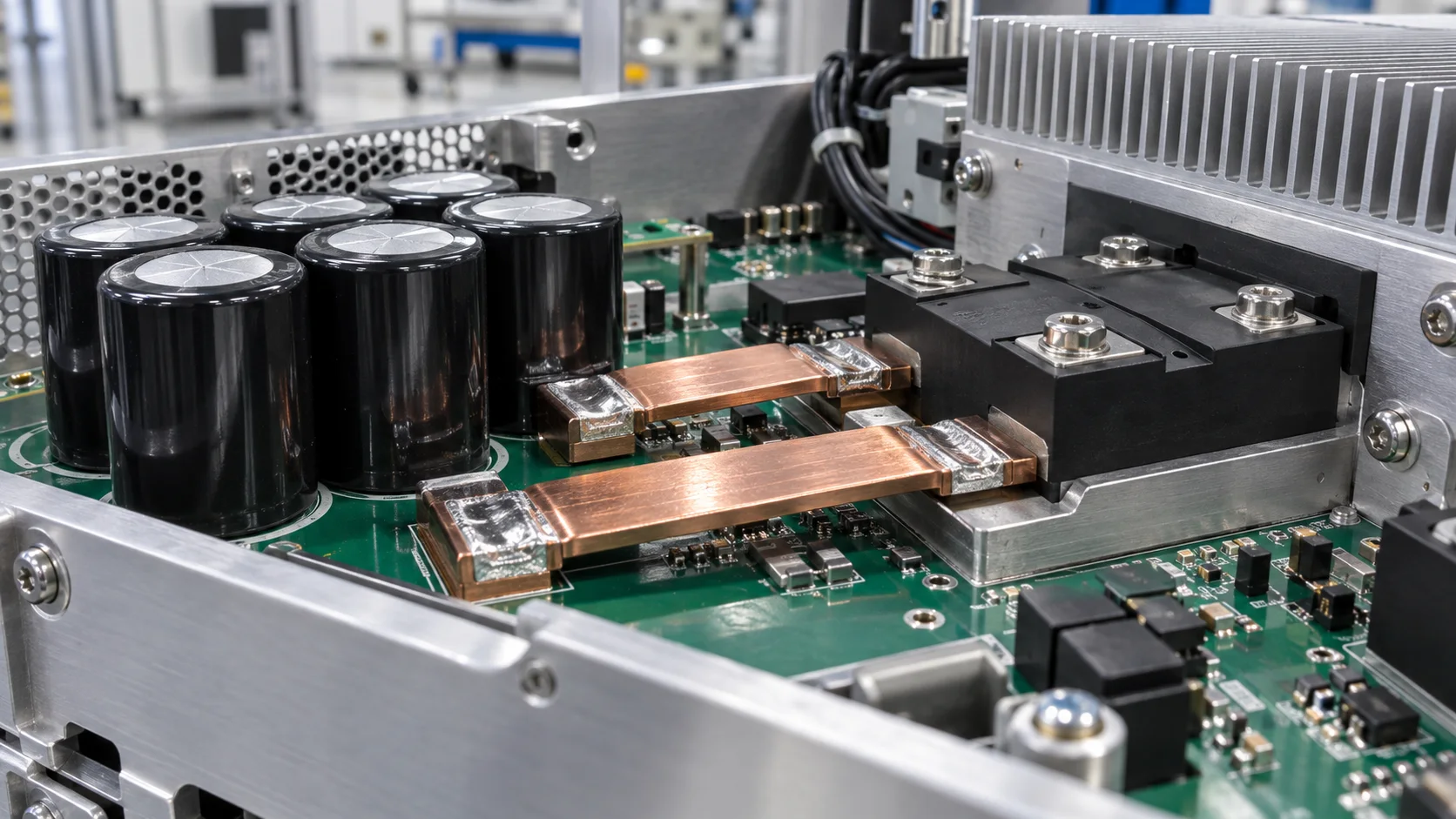

晶圆、封装和检测设备中的电源模块常需要在有限空间内连接整流器、DC-Link 电容、IGBT或SiC功率模块、滤波器和外部端子。贴片汇流条可以缩短大电流路径，降低长铜箔的压降和高频回路面积。

宏川精密五金提供贴片汇流条。确认样品时应提供电流、纹波、开关频率、PCB 层叠、铜厚、焊盘、热源、风道和自动贴装条件。

应从汇流条两端追踪到实际功率节点，把顶层、内层、过孔和器件端子全部画出。相关排查可参考贴片汇流条焊盘出口发热排查。

厚铜件会吸热，可能导致两端焊盘润湿不同、焊料覆盖不足或贴装偏移。钢网开窗、锡膏体积、贴装平面度、板面支撑和炉温曲线应使用实际汇流条验证。回流后检查焊点覆盖、空洞、偏移和端部翘起，必要时使用 X-ray 与截面。

如果后续维护需要接触或更换附近模块，要确认工具不会给汇流条焊点和 PCB 施加横向载荷。回流焊缺陷方法可参考贴片汇流条回流焊检验。

在额定电流、纹波和实际开关工况下测汇流条本体、焊盘出口、过孔、功率模块和邻近器件。压降和温升应同时记录，避免将热源耦合误判为汇流条电阻。设备维护后的重复锁附、板卡插拔和振动要复测压降、焊点外观与固定件状态。

短路径通常有利于压降和寄生参数，但仍要满足焊盘、热扩散、间距、装配和维护空间。

不一定。大热容量件还要检查内部覆盖、空洞、分段压降和通电温升。

提供电流、纹波、开关工况、板厚、铜厚、焊盘和回流条件，可结合大电流PCB五金选型指南确认。
