快速结论：医疗超声设备电源板选择贴片螺母，应分别验证屏蔽罩固定强度和 EMI 接地连续性。低高度规格要同时满足螺钉啮合、板厚承载、屏蔽罩净空、接地弹片压力和维修工具空间，不能只按外形高度选择。
本文直接回答的问题
- 超声设备电源板为什么需要贴片螺母固定屏蔽罩？
- 贴片螺母的固定路径和接地路径有什么区别？
- 薄 PCB 上如何控制锁附扭矩和板弯？
- 回流焊后怎样避免螺纹进锡和螺母偏移？
- 反复拆装后怎样验证低阻接地和固定可靠性？
应用位置：电源、时钟和信号屏蔽

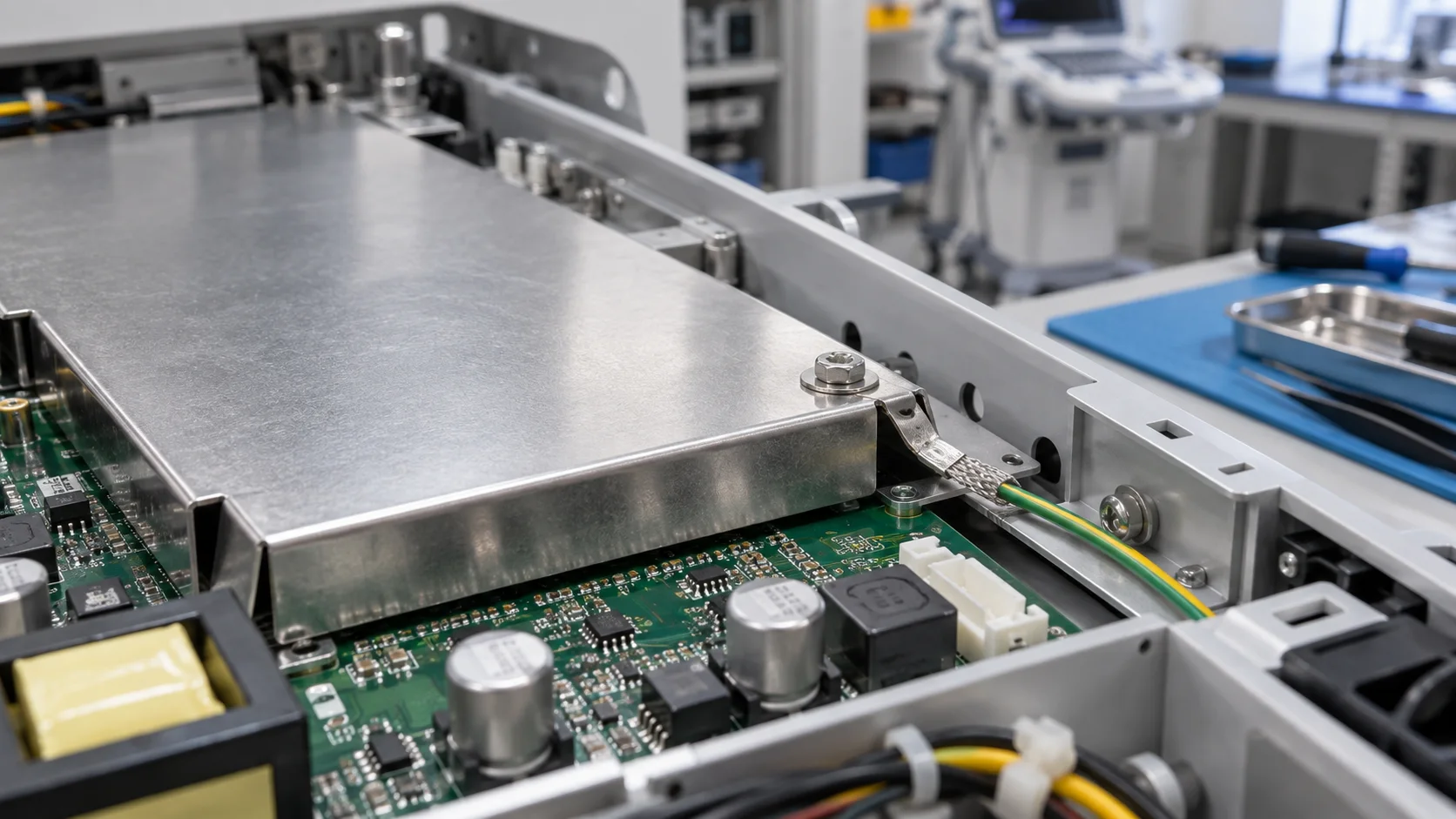

超声设备的电源板、时钟板和信号板常需要屏蔽罩隔离 DC/DC、时钟、放大器和高速采集线路。贴片螺母可随 SMT 工艺预装，屏蔽罩在整机装配或维修时用螺钉固定，适合空间受限且需要重复打开的模块。
宏川精密五金提供贴片螺母。选型资料应包括 PCB 板厚、螺钉规格、罩体厚度、焊盘、螺母高度、目标扭矩、接地弹片和回流曲线。
固定与接地必须拆开看
| 功能 | 主要路径 | 验证方法 |
|---|---|---|
| 结构固定 | 螺钉、螺母、焊盘和屏蔽罩 | 扭矩、拉拔、剪切和板弯 |
| 电气接地 | 罩体边缘、弹片、地铜和机壳 | 低阻、连续性和重复性 |
| 制造一致性 | 钢网、锡膏、贴装和回流 | 偏移、覆盖、进锡和通规 |
| 维修寿命 | 工具、螺钉啮合和重复锁附 | 循环后扭矩和电阻漂移 |
低高度和薄板承载
螺母越低，越容易受到螺钉长度、屏蔽罩翻边、连接器和邻近器件的公差影响。焊盘过小会集中锁附应力，过大又可能侵占高速走线或绝缘间距。应在最终板厚和罩体状态下确认有效啮合长度、底座与焊盘重叠、安装工具空间以及板弯。
- 锁定螺钉头型、长度和目标扭矩，再反推螺母有效螺纹。
- 按薄板样件做拉拔、剪切、扭矩和环裂检查。
- 对接地弹片测量装配前后压力和接触电阻。
- 把屏蔽罩孔位、螺母偏移和弹片位置作为同一装配公差链评审。
板厚与扭矩关系可参考贴片螺母焊盘起皮和锁附扭矩排查。
回流焊后如何检查
贴片螺母金属质量较大，会改变局部吸热和焊料润湿。回流后应检查底座焊料覆盖、螺母偏移、焊盘边缘、螺纹洁净度和板底异常。关键结构可做截面、拉拔、螺纹通规和低阻抽检；初始固定牢固，不代表热循环和重复拆装后仍然可靠。
EMI接地验证
装配后从螺母、屏蔽罩近端、屏蔽罩远端、接地弹片、PCB 地铜和机壳接地点逐点测量低阻。分别记录锁附前、锁附后、热循环后和维修循环后的数据。若噪声问题只在屏蔽罩远端出现，应继续检查罩体缝隙、线缆入口和高频回流，而不是只更换螺母。
FAQ
贴片螺母焊接强度高就能保证 EMI 吗？
不能。结构固定和接地连续性是两个独立指标。
医疗设备是不是应该优先选择最低的螺母？
不一定。还要满足螺纹啮合、板厚承载、屏蔽罩净空、工具空间和接地压力。
如何提交样品资料？
提供板厚、螺钉、罩体、焊盘、扭矩、弹片和回流条件，可从贴片螺母产品页确认。
