快速结论：PLC 控制板屏蔽罩贴片螺母要分别满足固定强度和 EMI 接地两个目标。螺母焊盘负责把螺钉载荷扩散到 PCB，屏蔽罩边缘、弹片或专用接地点负责建立连续接地。选型时要一起确认板厚、焊盘、螺母高度、螺纹防进锡、罩体公差、目标扭矩和热循环后的接地电阻。
本文直接回答的问题
- PLC 屏蔽罩为什么使用贴片螺母？
- 固定强度和接地连续性怎样分开设计？
- 回流焊后螺纹进锡和焊盘起皮如何预防？
- PLC 维护拆装时扭矩窗口如何确定？
- 如何验证屏蔽罩装配后的 EMI 接地路径？
PLC 屏蔽罩的应用位置

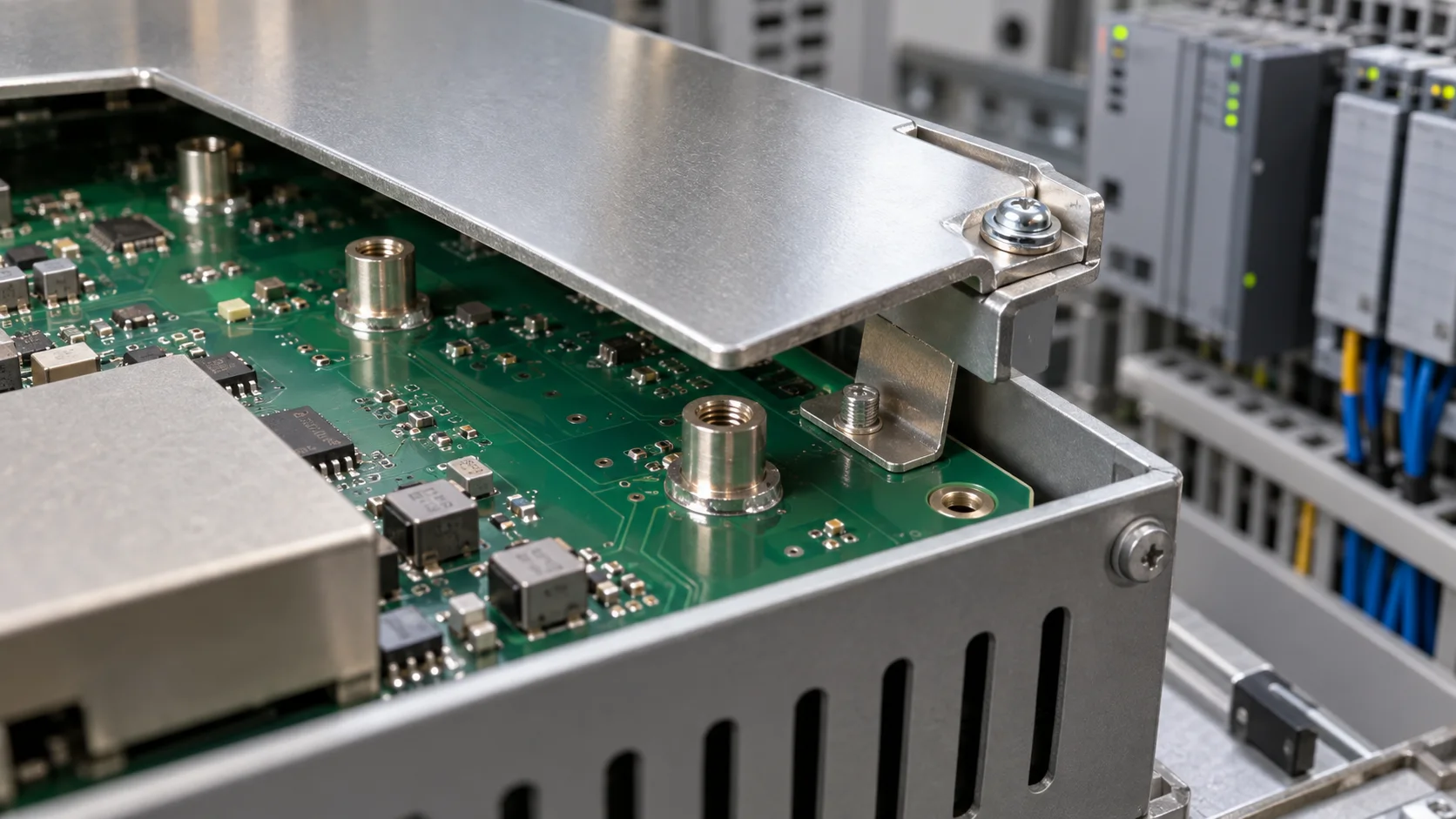

PLC、远程 I/O 和工业通信模块的控制板常使用金属屏蔽罩隔离时钟、通信收发器、隔离电源和继电器驱动区域。贴片螺母可以在 SMT 和回流焊阶段预装，减少后装压铆或手工螺母的工序，再用螺钉固定罩体或内部支架。
宏川精密五金提供贴片螺母和相关 PCB 五金件。样品确认应包含板厚、螺钉规格、罩体厚度、焊盘尺寸、接地方式、扭矩和回流曲线。
固定与接地的功能分工
| 功能 | 主要部件 | 验证指标 |
|---|---|---|
| 固定 | 螺母、焊盘、螺钉和罩体 | 扭矩、拉拔、剪切和板弯 |
| 接地 | 罩体边缘、弹片、地铜和接地点 | 直流电阻、连续性和重复性 |
| 制造 | 钢网、锡膏、贴装和回流 | 偏移、焊料覆盖、通规 |
| 维护 | 工具空间、重复锁附和定位 | 拆装次数和电阻漂移 |
如果只测螺母焊接拉力，无法证明屏蔽罩接地可靠；如果只测罩体到地的初始电阻，也无法证明螺母焊盘能承受维护扭矩。
板厚、螺母高度和焊盘怎么匹配
板厚决定螺母底部支撑、焊盘有效面积和螺钉锁附时的板弯。螺母高度要与屏蔽罩翻边、螺钉长度、内部器件和散热空间匹配。焊盘过小会使边缘应力集中，过大可能侵占走线和高压间距。
- 确认成品板厚公差和螺母底座与焊盘的重叠面积。
- 按螺钉直径和目标扭矩评估拉拔、环裂与板弯。
- 在钢网设计中避让螺纹孔，控制锡膏进入螺纹。
- 检查屏蔽罩孔、螺母和接地弹片的同轴度。
更详细的焊盘起皮、环裂和扭矩方法可参考贴片螺母焊盘和锁附扭矩验证。
接地连续性怎么测
屏蔽罩安装后，在每个螺母、罩体远端、接地弹片、PCB 地铜和机壳接地点之间测量低阻连接。应记录螺钉锁附前、锁附后、热循环后和重复拆装后的变化。测点不能只集中在螺母附近，因为罩体远端的接触压力和氧化状态可能不同。
若 PLC 通信抗扰度仍不稳定，还要检查罩体缝隙、线缆入口、弹片压力和高频回流路径，不能只靠增加螺母数量。
回流焊和量产检验
贴片螺母的金属质量较大，可能造成局部升温速度和焊料润湿差异。回流后应检查螺母偏移、底座覆盖、螺纹洁净度和焊盘边缘。关键批次做螺纹通规、拉拔、扭矩和接地连续性抽检，建立钢网开窗、锡膏体积和回流曲线的控制范围。
FAQ
贴片螺母焊得牢就能保证屏蔽接地吗？
不能。焊接强度和屏蔽罩接地是两个指标，应分别测量。
PLC 屏蔽罩螺钉扭矩越大越好吗？
不是。过大可能造成焊盘起皮、环裂、板弯或罩体变形，应按板厚和结构设定窗口。
如何确认贴片螺母样品？
提供板厚、螺钉、罩体、焊盘、接地弹片、目标扭矩和回流工艺，可从贴片螺母产品页开始确认。
