快速结论：BMS 分流器采样端子不能只按主回路额定电流选择。要把大电流路径和毫伏采样路径分开设计：主电流经过端子本体、焊点和铜箔，采样线则应在分流器有效区域内采用 Kelvin 取样，避免把端子接触电阻和焊点压降算进采样结果。验证时同时记录主回路电流、采样压降、端子焊点温升和热循环后的零点漂移。
本文直接回答的问题
- BMS 分流器为什么需要专门的采样端子？
- 主电流路径和毫伏采样路径如何避免互相干扰？
- PCB 焊接端子的焊点和铜箔会怎样影响采样精度？
- 温升、热循环和振动后应复测哪些参数？
- 如何把分流器端子方案转成量产检验项目？
BMS 分流器端子的应用位置

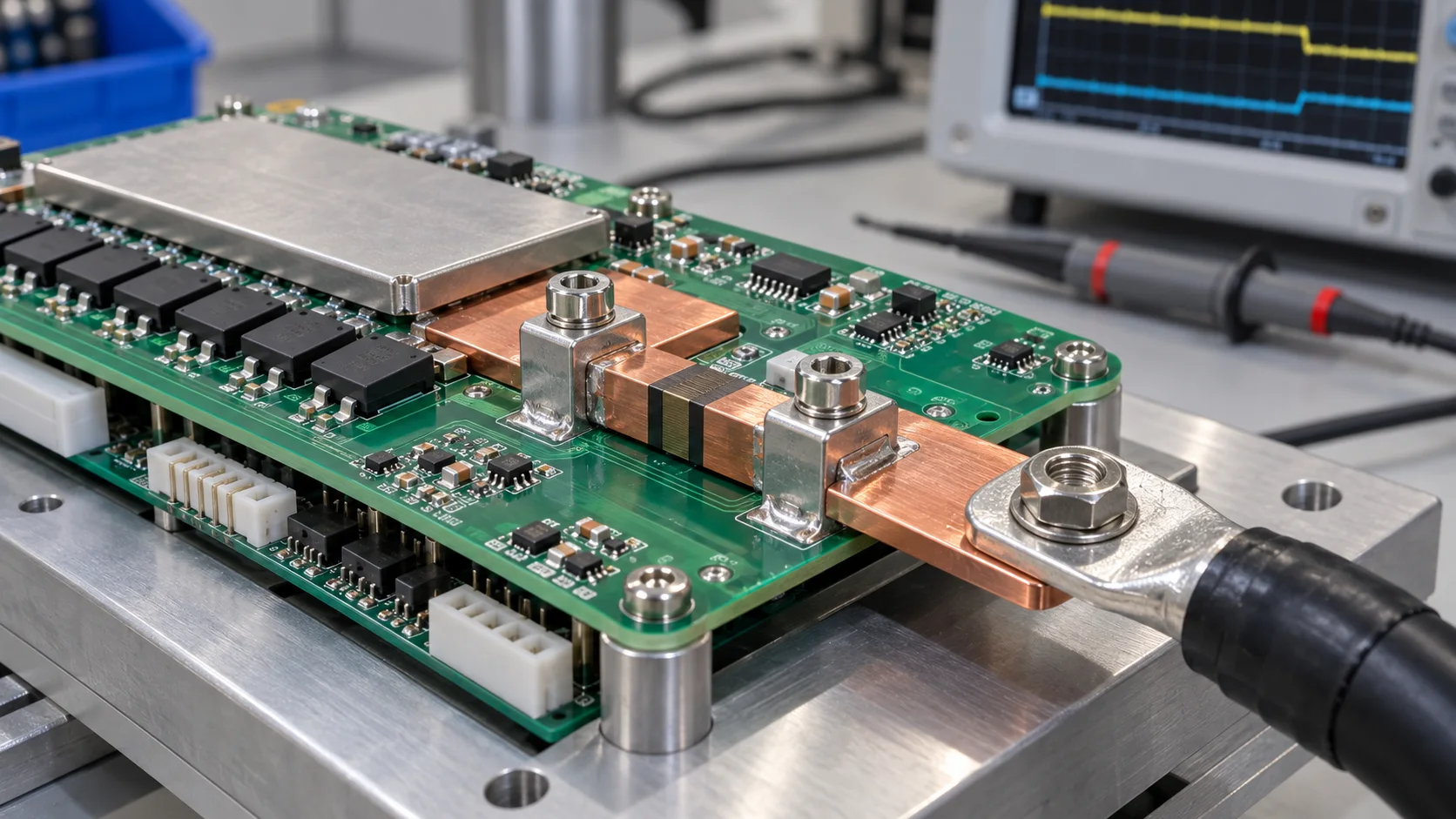

电池管理系统通过分流器测量电池包充放电电流。分流器通常串联在主回路中，两端输出毫伏级差分信号给采样放大器或 AFE。PCB 焊接端子负责把铜排、线鼻子或电池包线束接入主回路，采样铜箔则从分流器两侧的规定位置引出。
宏川精密五金提供PCB焊接端子、贴片汇流条和铜铝连接件。对于 BMS 端子，应同时提供主回路电流、分流器阻值、线束方向、板厚、铜厚、孔径和焊接工艺，不能只给一个端子孔径。
先区分主电流和采样电流
| 路径 | 承担的功能 | 设计重点 | 常见错误 |
|---|---|---|---|
| 主回路 | 承载电池充放电电流 | 截面、接触电阻、温升 | 把端子额定电流当作整条路径能力 |
| Kelvin采样 | 读取分流器两端毫伏差 | 取样点、对称性、回流隔离 | 取样线靠近高电流接点 |
| 机械固定 | 承受线束和装配载荷 | 支撑、扭矩、板弯 | 让焊点承受线缆弯矩 |
采样线应从分流器有效长度两端对称引出，主电流端子、焊盘出口和过孔不要成为采样回路的一部分。若分流器两侧结构不对称，应通过正反向电流和温度变化验证采样偏差。
端子焊点会不会影响毫伏测量
会。端子脚、孔内焊料、焊盘和铜箔出口的压降会随电流和温度变化。如果采样点落在这些区域之外，测到的电压可能包含端子与焊点压降；如果采样点位置不对称，正向和反向电流还可能出现不同偏差。
- 在图纸上明确分流器有效电阻段和两个 Kelvin 取样点。
- 让主回路焊盘、铜箔出口和过孔有足够截面，避免局部电流瓶颈。
- 让采样走线避开大电流焊点和高 di/dt 开关节点。
- 用四线法分别测分流器、端子、焊点和铜箔的压降。
端子本体不热但焊盘出口发热时，应结合PCB焊接端子温升与接触电阻测试排查，而不是直接修改软件校准系数。
温升和采样漂移如何一起验证
在低电流、额定电流、峰值电流和反向电流下，分别记录分流器两端电压、端子本体温度、焊点温度、PCB 铜箔出口温度和环境温度。温度稳定后再计算等效电阻，避免用刚通电时的瞬时值作为标定数据。
| 验证项目 | 关注指标 | 异常定位 |
|---|---|---|
| 初始电气 | 毫伏压降、正反向一致性 | 采样点、焊点或分流器阻值 |
| 稳态通电 | 端子、焊点和铜箔温升 | 截面、接触面和散热边界 |
| 热循环 | 零点漂移、阻值漂移 | 焊点疲劳、结构变形 |
| 振动与线束载荷 | 压降重复性、焊点状态 | 支撑不足、微动和板裂 |
量产检验怎么设置
量产阶段不一定每件产品都做长时间大电流温升，但应建立关键尺寸和电气抽检的对应关系。检查端子孔径、脚高、焊盘偏移、孔内填锡、分流器取样点、采样压降和主回路接触电阻。对关键批次复核热像、截面或 X-ray，并保存工艺批次和测试电流。
FAQ
采样线直接接在端子焊盘上可以吗？
只有在采样定义明确且验证过压降误差时才可以。多数 BMS 分流器方案应优先从分流器有效区域做 Kelvin 取样。
端子温升高会直接导致采样错误吗？
可能导致阻值和连接压降变化，但是否影响采样取决于取样点位置。应同时测采样压降和端子分段压降。
如何确认 BMS 端子规格？
提供主回路电流、分流器阻值、采样位置、板厚、铜厚和焊接工艺，可结合大电流PCB五金选型指南确认样品。
