快速结论：无人机电调高电流 PCB 端子要同时满足电池输入峰值电流、三相输出电流、低重量、线缆固定和飞行振动。端子本体可以做得很小，但 PCB 焊盘、铜箔出口和线缆支撑不能被压缩到失去可靠性。选型后应验证峰值温升、分段压降、焊点强度、线缆弯曲和振动后的电阻变化。
本文直接回答的问题
- 无人机 ESC 为什么需要专用高电流 PCB 端子？
- 电池输入和三相电机输出端子如何分别设计？
- 轻量化时哪些尺寸不能简单缩小？
- 线缆弯曲和振动怎样避免传到焊点？
- 如何做小型电调的温升和可靠性验证？

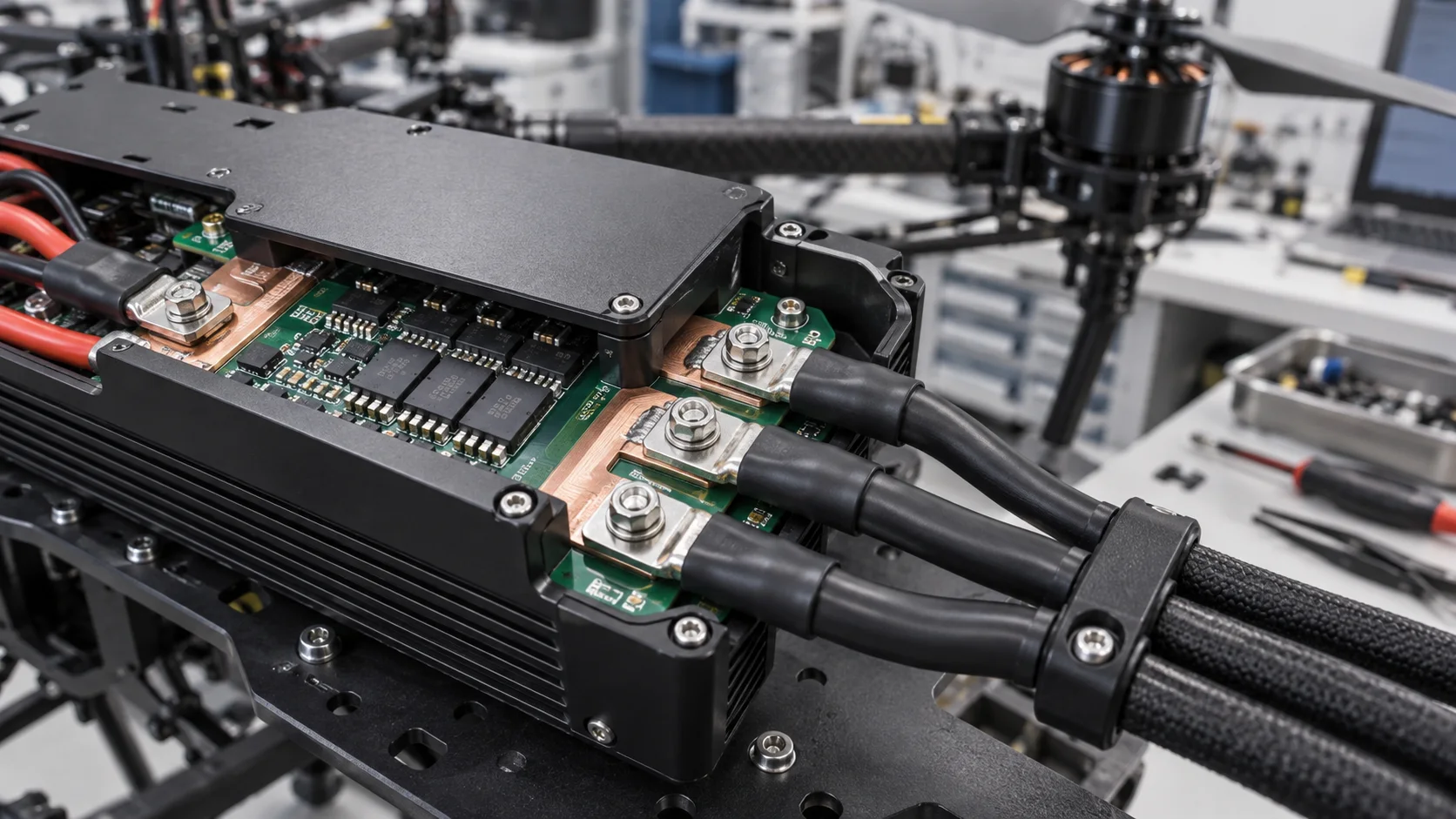

ESC 端子的两个主回路
无人机电调通常有电池正负输入和 U/V/W 三相电机输出。电池输入承受电容脉动和加速峰值，三相输出承受 PWM 换相电流和电机线缆动态载荷。两者都可能使用 PCB 焊接端子或铜片连接，但电流波形、线缆方向和散热条件不同。
宏川精密五金提供PCB焊接端子和贴片汇流条。选型时应提供峰值和连续电流、PWM 频率、线径、板厚、铜厚、端子间距、外壳空间和固定方式。
电池输入与三相输出的区别
| 位置 | 主要工况 | 设计重点 |
|---|---|---|
| 电池输入 | 直流、脉动、加速峰值 | 低压降、散热和电容回路 |
| 三相输出 | PWM换相、线缆摆动 | 相间一致、支撑和抗振 |
| 端子焊点 | 热循环和板弯 | 孔内填锡、焊盘和载荷闭合 |
| 外壳接口 | 维护、装配和冲击 | 工具空间、压线和绝缘 |
轻量化不能缩小哪些区域
缩小端子本体后，最容易被忽略的是 PCB 接口。焊盘出口过窄会增加局部电流密度，过孔数量不足会让换层发热，端子间距过小会影响绝缘和装配。对三相输出，三条路径的长度、层数、铜箔宽度和端子接触面尽量一致。
- 先按峰值电流和允许压降确定有效导电截面。
- 再按板厚、铜厚和焊接方式确定孔径与焊盘。
- 把电池线和电机线的重量、弯曲半径和固定点加入结构评审。
- 使用壳体或卡扣承接线缆载荷，避免 PCB 焊点单独受力。
若端子本体温度低而 PCB 出口温度高，可参考大电流焊盘出口和过孔阵列排查。
峰值温升和 PWM 工况怎么测
只用直流电源测 ESC 端子，无法覆盖 PWM 换相、纹波和动态负载。验证应至少包含电池输入额定与峰值、电机三相实际波形、悬停与加速工况，并记录端子本体、焊点、铜箔出口、线鼻子和邻近 MOSFET 温度。
压降测量要把端子、焊点、铜箔和外部线缆分段。热像仪用于找热点，四线法用于找电阻。若三相温升不一致，应比较每相电流、路径长度和焊接覆盖，而不是只换一套更厚端子。
抗振与线缆固定
无人机飞行中的电机振动、机架共振和线缆摆动会反复作用于端子。电机线应在端子附近设置柔性固定和应力释放，避免硬折线缆直接拉扯焊点。验证前后检查焊点裂纹、板边分层、端子松动、压线夹磨损和接触电阻。
焊接工艺可结合PCB焊接端子选择焊和波峰焊窗口确认孔内润湿与批量一致性。
FAQ
无人机电调端子越轻越好吗？
不是。需要在重量、有效截面、焊接面积、端子间距、机械支撑和温升之间平衡。
三相端子可以共用一套温升数据吗？
只有在路径、端子、焊盘、焊接和散热条件一致并通过三相电流验证后才可以。
如何确认样品？
提供电池输入、三相峰值、线径、板厚、铜厚、PWM 工况和安装方向，可结合大电流PCB五金选型指南申请样品。
