快速结论：微型光伏逆变器 AC 输出端子应同时检查连续电流、短时过载、线鼻子接触、相间间距、壳体密封和户外热循环。端子孔径与焊盘决定装配和焊接窗口，线鼻子和螺栓决定外部接触电阻，壳体和压线结构决定焊点是否长期承受弯矩。最终要用稳态温升、绝缘间距、公差、热循环和振动后复测验证。
本文直接回答的问题
- 微型逆变器 AC 输出端子应该关注哪些参数？
- 端子孔径、焊盘和线鼻子怎样匹配？
- 相线、零线和保护地之间的间距如何保留？
- 户外热循环和冷凝会怎样影响接触电阻？
- 如何从样机测试转到批量检验？
AC 输出端子的实际连接链路

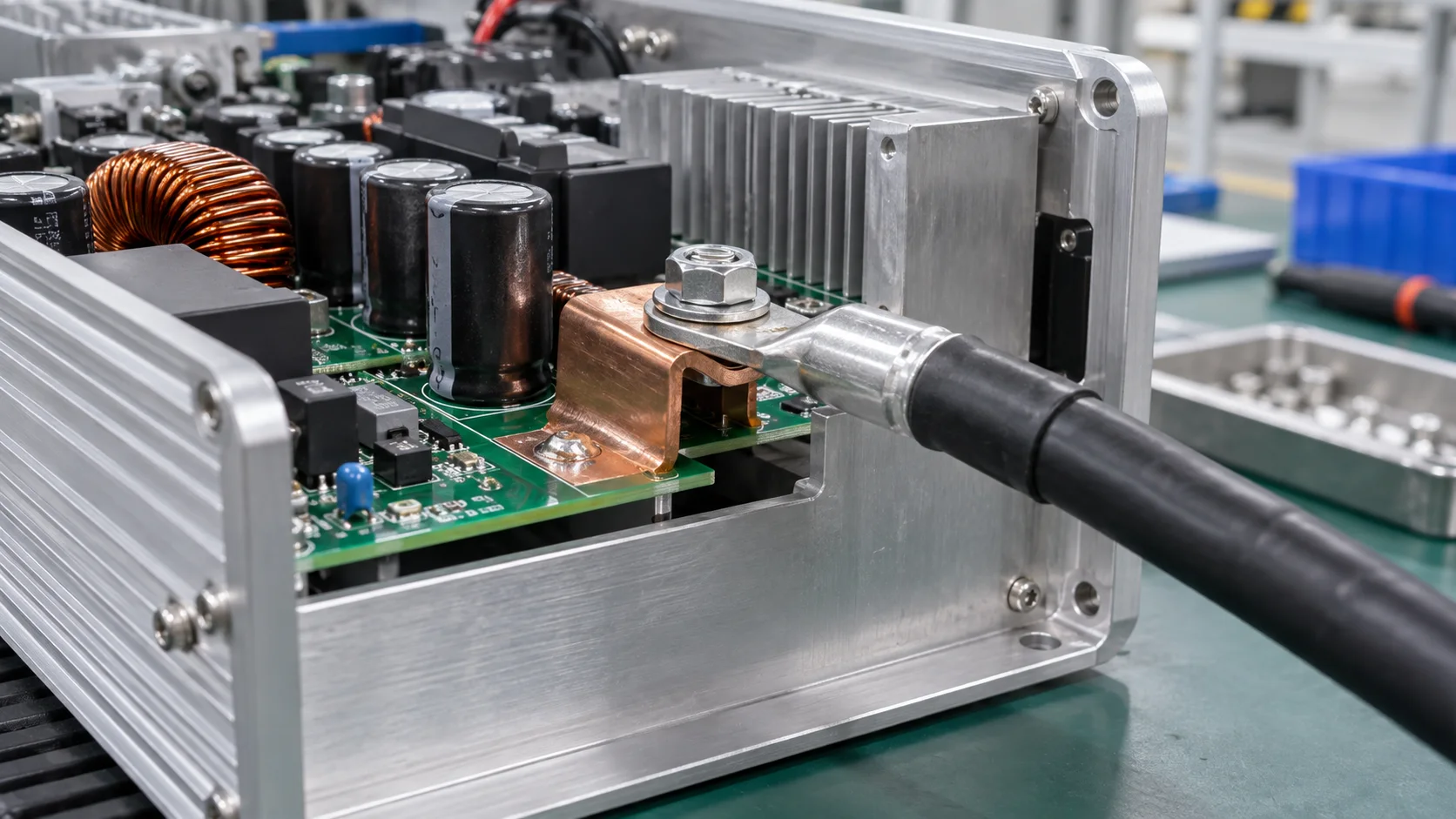

微型逆变器把光伏组件的直流电转换为并网交流电，AC 输出端通常位于逆变器 PCB 与外部电缆之间。电流路径可能是逆变桥或滤波器件 → PCB 铜箔或贴片汇流条 → 焊接端子脚 → 孔内焊料 → 端子本体 → 线鼻子和外部电缆。
宏川精密五金提供PCB焊接端子和贴片汇流条。实际选型需要提供 AC 电流、线缆截面、端子孔位、壳体方向、板厚、铜厚、焊接方式和防护等级，不能只按螺栓尺寸选。
AC 端子四项选型边界
| 边界 | 评审项目 | 风险 |
|---|---|---|
| 电气 | 连续电流、峰值、压降和温升 | 端子或焊盘局部发热 |
| 绝缘 | 相线、零线、PE和壳体边缘 | 公差叠加后间距不足 |
| 机械 | 线鼻子、螺栓、压线夹和板边支撑 | 焊点疲劳、板弯 |
| 环境 | 温差、冷凝、湿热和粉尘 | 氧化、腐蚀和电阻漂移 |
孔径、焊盘和线鼻子如何配合
孔径要同时满足线鼻子螺栓、端面有效重叠、插装公差和焊料填充。孔太小会刮伤端子或影响装配，孔太大则会减少焊料和焊盘环宽。焊盘出口应逐渐变宽并连接到足够的内层铜，避免端子本体能力足够而 PCB 出口成为热点。
- 先按线鼻子和螺栓确定端子孔径及端面净空。
- 按板厚、铜厚和焊接工艺确定焊盘与孔内填锡窗口。
- 使用压线夹承接电缆重量和弯曲力。
- 记录目标扭矩、上下限、工具精度和返修次数。
孔径与焊盘设计可参考PCB焊接端子孔径和焊盘设计。
爬电距离和电气间隙不能只看初始图纸
AC 输出端子的金属边缘、螺栓头、线鼻子、焊料凸起、壳体筋位和密封件都可能成为实际边界。评审时要把 PCB、端子、螺栓、外壳和装配公差叠加，检查相线与零线、相线与 PE 以及带电件与壳体之间的最小距离。
大焊盘或加厚铜条可能改善温升，却挤压相间间距。必要时用贴片汇流条焊盘出口排查方法优化电流路径，不要无计划扩大所有金属区域。
户外热循环和冷凝验证
微型逆变器通常安装在组件背面，昼夜温差和太阳辐照会使 PCB、端子、线鼻子和壳体反复膨胀收缩。验证应覆盖额定负载和实际 AC 波形，记录端子本体、焊点、PCB 出口、线鼻子界面和壳体内部温度。
- 热循环前后测接触电阻、分段压降和绝缘状态。
- 冷凝或湿热后检查氧化、腐蚀、助焊剂残留和密封排水。
- 振动后检查端子松动、线缆支撑和焊点裂纹。
- 使用热电偶复核不同金属表面发射率造成的热像偏差。
量产放行项目
| 项目 | 建议检查 | 记录 |
|---|---|---|
| 来料 | 端子尺寸、镀层和外观 | 批次和检验结果 |
| 焊接 | 孔内填锡、润湿、偏移 | 工艺参数和抽检 |
| 装配 | 线鼻子、扭矩、压线夹 | 工具与扭矩记录 |
| 整机 | 温升、绝缘间距和密封 | 负载和环境条件 |
FAQ
AC 输出端子只测连续电流够吗？
不够。还要检查短时过载、相间间距、线缆载荷、环境温差和接触电阻。
热循环后接触电阻升高怎么办？
把端子本体、焊点、铜箔出口和线鼻子界面分段测量，再检查扭矩保持、镀层、冷凝和支撑结构。
如何申请样品？
提供电流、线径、孔径、板厚、铜厚、螺栓和壳体空间，可通过大电流PCB五金选型指南确认。
