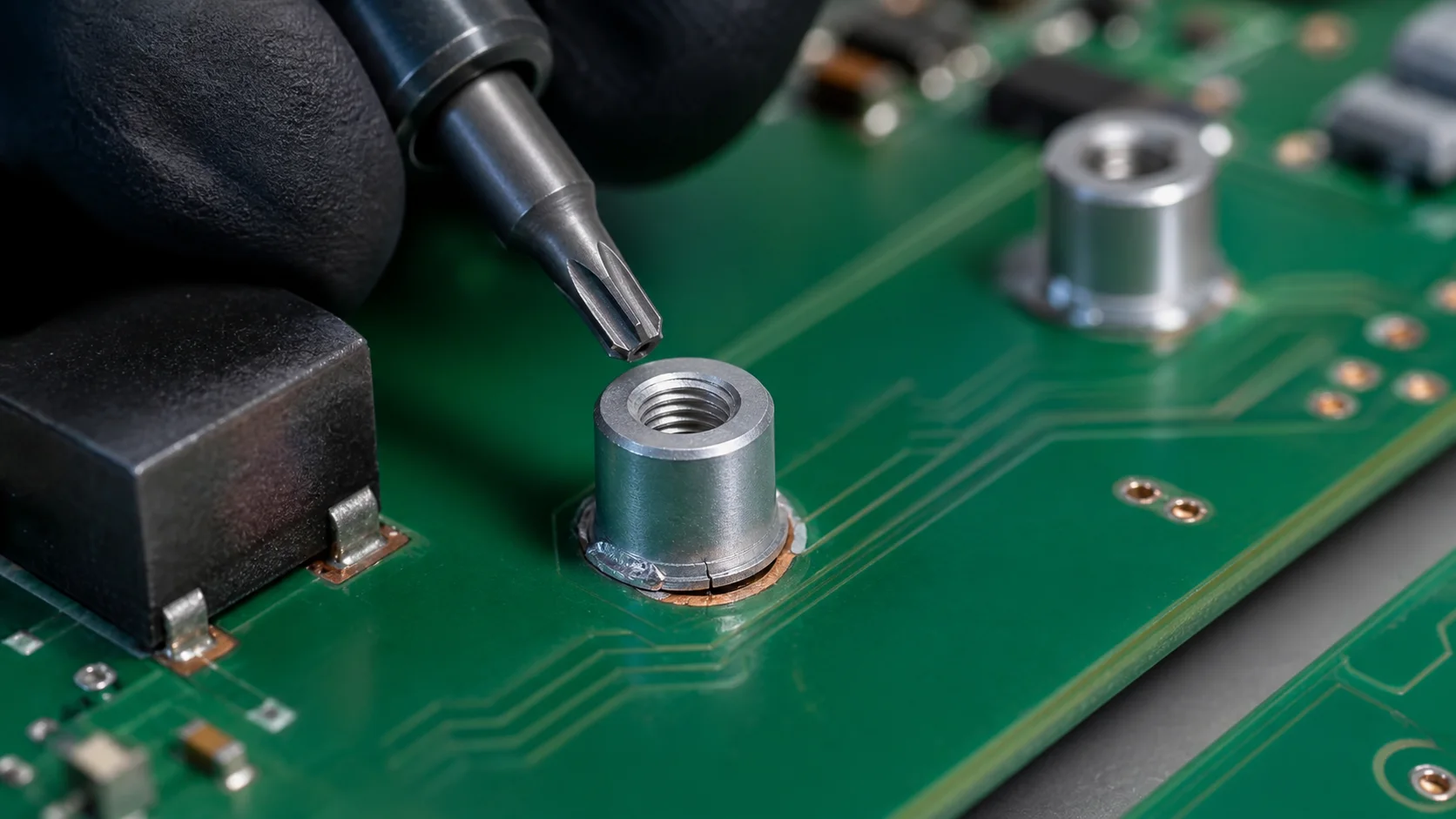

快速结论：贴片螺母锁螺丝后出现焊盘起皮、外圈环裂或焊点开裂，通常不是简单的“螺母不够牢”。失效路径往往从螺丝扭矩和装配侧向力开始，经过螺母底座与焊点，最终集中到焊盘铜箔、阻焊开窗边缘和 PCB 基材。排查时要把锁附工具、目标扭矩、PCB 板厚、焊盘锚固、锡膏分布、回流焊质量、拉拔/剪切强度以及热循环后的复测放在同一张验证表里。
本页直接回答的问题
- 贴片螺母锁螺丝后焊盘为什么会起皮或出现环形裂纹？
- M2、M3、M4 贴片螺母的锁附扭矩能不能直接照搬普通金属螺母？
- PCB 板厚、铜箔厚度和阻焊开窗怎样影响承载能力？
- 焊点没脱落但焊盘已受伤，应该做哪些截面和强度检查？
- 反复拆装、振动和热循环后，怎样确认量产结构仍然可靠？
工程结论摘要
- 贴片螺母的允许锁附能力由金属螺纹、底座、焊点、焊盘铜箔和 PCB 基材共同决定，不能只看螺纹规格。
- 焊盘起皮多与铜箔剥离或基材界面受损有关；环裂则常出现在焊点、阻焊边界或焊盘受力集中的外圈。
- 电动工具的峰值扭矩、下压偏心和突然刹停，可能比设定扭矩本身更容易造成损伤。
- 增加锡膏量不一定增加可靠性；焊料过厚、分布不均或底部空洞会放大倾斜和应力。
- 合格判定至少应包含外观、通止规、锁附扭矩、拉拔/剪切、切片，以及环境试验后的复测。
适用场景
在实际项目中遇到“贴片螺母焊盘起皮”“SMT nut tightening crack”“M3 贴片螺母扭矩后脱焊”“PCB 螺母环裂”等问题时，通常已经进入结构装配、试产或可靠性验证阶段。此时单独更换更大的螺母，往往不能消除根因，因为真正失效的可能是 PCB 焊盘与基材界面。
宏川精密五金围绕贴片螺母、贴片汇流条、PCB 焊接端子和铜铝连接件提供大电流 PCB 标准五金件。本文适合结构、硬件、PCB、SMT、装配和品质团队在打样及量产前共同使用。
先区分四种常见失效形态
| 失效形态 | 典型表现 | 优先排查方向 |
|---|---|---|
| 焊盘铜箔起皮 | 螺母连同铜箔局部翘起，下面可见基材 | 板材铜箔剥离强度、焊盘锚固、过热返修、侧向载荷 |
| 焊点外圈环裂 | 底座周围出现连续或断续圆周裂纹 | 扭矩冲击、焊层厚度、空洞、螺母浮高、热疲劳 |
| 阻焊边缘开裂 | 开窗边缘发白、裂纹或局部崩边 | 开窗尺寸、阻焊桥宽、焊盘变形、板弯 |
| 螺母倾斜或旋转 | 螺纹轴线偏斜，锁附时螺母跟转 | 贴装偏移、锡膏不均、回流润湿、底座防转结构 |
为什么设定扭矩合格，焊盘仍会损伤
装配记录里的设定扭矩不等于贴片螺母实际承受的完整载荷。电动螺丝刀启动、咬合和刹停时可能出现瞬时峰值；螺丝未垂直进入时还会叠加侧向弯矩；结构件孔位偏差会持续拉扯螺母。即使最终读数没有超限，焊盘仍可能经历一次较高冲击。
建议同时记录工具类型、转速、扭矩曲线、下压力、螺丝长度、垫片、结构件孔位以及是否需要预紧。对于脆弱样品，可先用低速手动扭矩工具建立基线，再比较自动工具的结果。
PCB 板厚和焊盘锚固为什么关键
贴片螺母的力会通过焊料传入焊盘，再由铜箔和基材扩散。薄板更容易整体弯曲，焊盘附近的剥离应力也更集中；焊盘外圈没有足够铜面、铜连接颈过窄或内外层缺少合理的机械锚固时，锁附载荷会停留在局部。
评审 PCB 时要看完整叠层，而不是只看顶层焊盘直径。建议核对板厚、基材等级、铜箔类型、顶层铜厚、阻焊开窗、外圈铜面、连接铜颈、过孔布局及与板边的距离。过孔可以帮助电气和热扩散，但不能未经验证就当作通用机械加强方案；过孔过近也可能改变焊料流动和局部应力。
焊盘和钢网怎么配合
焊盘需要为螺母底座提供连续润湿区，同时给焊料排气和收缩留出路径。钢网开窗过于集中，容易在回流后形成较厚焊层、浮高和倾斜；开窗过少又会降低有效焊接面积。常见的工程思路是采用分区开窗，把锡膏分布在主要承力区域，并避开螺纹孔入口。
如果项目同时出现螺纹进锡、螺丝卡滞或通规不通过，可结合贴片螺母回流焊后螺纹进锡排查一起调整钢网和锡膏窗口。
怎样建立锁附扭矩窗口
- 定义真实装配组合。固定螺母规格、螺丝、垫片、结构件、板厚和锁附工具。
- 从低扭矩开始分组。逐级增加扭矩，每组保留足够样本，不用单件结果定结论。
- 记录扭矩-角度或扭矩-时间。观察咬合、贴合、峰值和刹停是否异常。
- 每一级做显微检查。查看焊点外圈、阻焊边缘、焊盘翘起、螺母旋转和 PCB 板弯。
- 做破坏性对照。对代表样品做拉拔、剪切或切片，确认外观合格是否对应内部完好。
- 留出量产裕量。量产上限应低于样品首次损伤点，并覆盖工具离散、来料和板材波动。
如果还在确认 M2、M3、M4 规格，可先查看贴片螺母 M2/M3/M4 选型、板厚和拉拔力，再建立本项目自己的扭矩窗口。
拉拔、剪切和旋转试验分别看什么
| 试验 | 主要回答 | 需要记录 |
|---|---|---|
| 轴向拉拔 | 螺母沿螺纹轴线被拉起时，哪一层先失效 | 峰值力、位移、断裂位置、是否带起铜箔 |
| 侧向剪切 | 结构件偏载或跌落冲击下，底座和焊盘能否承载 | 峰值力、加载方向、焊点裂纹和板弯 |
| 旋转/锁附 | 实际拧紧时螺母是否跟转、环裂或焊盘剥离 | 扭矩、角度、工具转速、螺纹状态 |
| 反复拆装 | 多次装配后的累积损伤和螺纹磨损 | 循环次数、每次扭矩、松脱扭矩、裂纹变化 |
试验后要保存失效模式。金属螺纹损坏、焊点内聚断裂、焊盘剥离和 PCB 基材分层代表不同根因，不能只比较一个峰值数字。
切片和显微检查要看哪些位置
- 螺母底座与焊盘之间的焊层是否连续，厚度是否明显偏向一侧。
- 焊点外圈裂纹是否只在表面，还是已经延伸到整个焊层。
- 焊盘铜箔与树脂界面是否出现白化、空隙或分层。
- 阻焊开窗边缘是否形成应力集中，裂纹是否沿开窗扩展。
- 螺母底部是否存在大空洞、污染或不润湿区域。
只在锁附前检查焊点不够。建议至少保留“回流后未锁附”“锁附后”“反复拆装后”和“环境试验后”四组样品，以区分焊接初始缺陷和装配诱发损伤。
热循环和振动为什么会把小裂纹放大
贴片螺母、焊料、铜箔、FR-4 和外部结构件的热膨胀行为不同。锁附后如果结构持续预紧，温度变化会让底座周围的焊点反复承受剪切。初始环裂可能肉眼不明显，但经过热循环、功率循环或振动后会继续扩展，最后表现为螺母松动、接触面变化或结构异响。
环境验证前后应使用同一套方法复测：显微外观、锁附/松脱扭矩、拉拔或剪切、螺母高度和 PCB 平整度。若贴片螺母参与大电流接触件的压力保持，还应同步测接触电阻、压降和温升；测点方法可参考大电流 PCB 连接点温升和接触电阻测试。
根因与改进动作对照表
| 观察结果 | 可能根因 | 优先改进 |
|---|---|---|
| 锁附瞬间环裂 | 峰值扭矩、转速过高、螺丝偏斜 | 降低转速，校准工具，增加导向并核对孔位 |
| 焊盘连铜箔翘起 | 局部剥离应力高、板材或焊盘锚固不足 | 优化铜面和板厚，核对板材，降低侧向载荷 |
| 螺母一侧焊点厚 | 贴装偏移、锡膏不均、回流浮高 | 调整吸嘴、钢网分区和贴装坐标 |
| 热循环后才开裂 | 预紧应力、材料热膨胀不匹配、初始微裂纹 | 调整结构约束，增加环境后复测并优化焊层 |
| 多次拆装后跟转 | 扭矩裕量不足、螺纹摩擦波动、累积疲劳 | 限定拆装次数，控制螺丝和润滑状态，重建窗口 |
量产控制建议
- 把螺母规格、底座尺寸、镀层、包装方向和可追溯批次写入来料规范。
- 用 2D/3D SPI 或等效方法监控关键锡膏区域，避免只看总锡膏面积。
- 首件确认螺母位置、高度、垂直度、螺纹通止规和焊点外观。
- 锁附工具定期校准，并记录转速、扭矩程序、批头状态和异常曲线。
- 抽样做锁附后显微检查及拉拔/剪切验证，环境试验批次做前后对照。
- 返修过的焊盘单独标识；多次加热会改变铜箔与基材界面，不能与正常品混在同一判定窗口。
常见错误
- 直接使用螺丝或普通机加工螺母的推荐扭矩，忽略 PCB 焊接界面。
- 只增加螺母直径或锡膏量，却没有检查板厚、焊盘剥离和侧向载荷。
- 只做轴向拉拔，不做真实锁附、剪切和反复拆装。
- 外观没有脱落就判定合格，未检查焊盘下方和焊层内部裂纹。
- 手动装配样品通过后，直接切换高速电动工具进入量产。
给项目团队的确认清单
- 贴片螺母螺纹规格、底座直径、高度、镀层和防转结构。
- PCB 板厚、基材、铜厚、焊盘、阻焊开窗、连接铜面和板边距离。
- 钢网厚度、分区开窗、锡膏类型、贴装偏移和回流曲线。
- 螺丝、垫片、结构件孔位、工具转速、目标扭矩和峰值控制。
- 外观、通止规、拉拔、剪切、切片、反复拆装和环境后复测标准。
FAQ
贴片螺母焊盘起皮后还能返修吗？
如果铜箔已经与基材分离，单纯补锡通常不能恢复原有机械强度。应先确认剥离范围和内层连接，再按产品等级决定返修或报废。
焊点外圈有一条细裂纹，但螺母没有松，能不能继续用？
不能只凭当前不松动判定。细裂纹可能在热循环或振动后扩展，建议做显微、锁附后复测，并对代表样品切片。
增加过孔能不能解决焊盘起皮？
过孔可能改善铜面连接和热扩散，但机械效果取决于位置、孔型、板厚和焊料流动，必须通过样品验证，不能作为固定答案。
宏川可以配合哪些资料？
宏川精密五金可配合贴片螺母规格、底座尺寸、编带包装、样品确认和焊盘/钢网初步建议。项目早期可结合大电流 PCB 五金选型指南确认贴片螺母与其他连接件的组合方案。
