快速结论：工业相机 PoE 控制板选择贴片螺母，要把低高度、屏蔽罩定位、接地连续性和反复维护扭矩分开验证。螺母焊盘负责承受锁附载荷，屏蔽罩边缘、接地弹片或专用地铜负责建立 EMI 回流路径；两者不能用单一拉拔力或初始电阻代替。
本文直接回答的问题
- 工业相机 PoE 控制板为什么使用贴片螺母？
- 低高度屏蔽罩如何兼顾螺钉锁附和接地？
- 回流焊后螺纹进锡、偏移和焊盘起皮如何预防？
- 反复维护时扭矩如何与 PCB 板厚匹配？
- 如何验证屏蔽罩远端的接地连续性？
应用位置

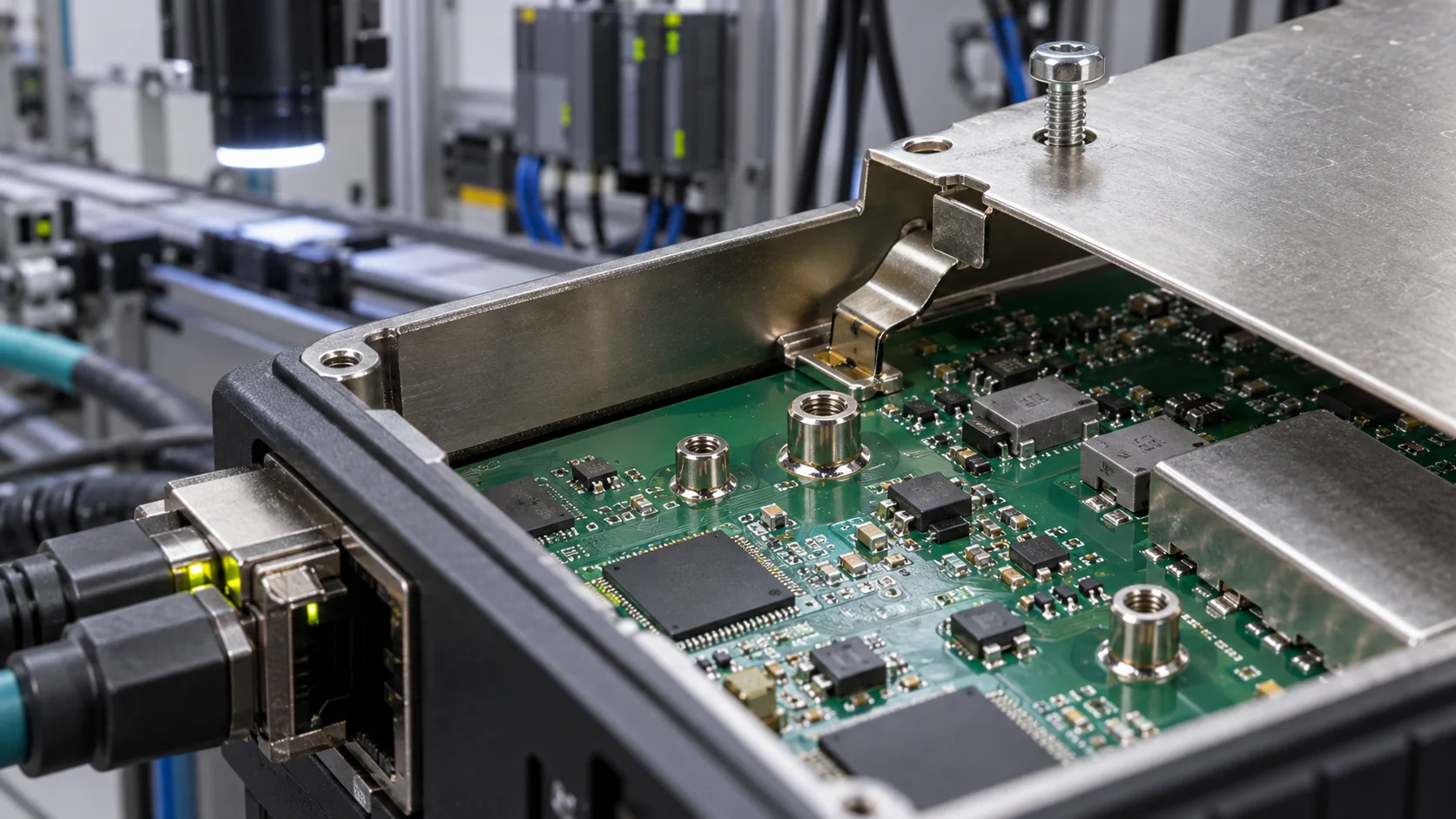

工业相机、PoE 视觉控制器和远程采集模块的 PCB 上，屏蔽罩常用于隔离高速图像、以太网、时钟、DC-DC 和传感器线路。贴片螺母可随 SMT 和回流焊预装，再以螺钉固定屏蔽罩或内部支架，适合空间紧凑且需要拆装维护的设备。
宏川精密五金提供贴片螺母。确认规格时应提供成品板厚、螺钉、屏蔽罩厚度、焊盘、螺母高度、接地弹片、目标扭矩和回流曲线。
固定、接地和制造的分工
| 功能 | 关键部件 | 验证项目 |
|---|---|---|
| 固定 | 螺母底座、焊盘、螺钉和罩体 | 扭矩、拉拔、剪切和板弯 |
| 接地 | 罩体边缘、弹片、地铜和机壳 | 低阻、连续性和重复性 |
| 制造 | 钢网、锡膏、贴装和回流 | 偏移、覆盖、进锡和通规 |
| 维护 | 工具空间和重复锁附 | 循环次数和电阻漂移 |
低高度设计怎样避免板弯
螺母高度要与屏蔽罩翻边、螺钉长度、连接器和器件净空匹配。板厚越薄，焊盘边缘应力和板弯风险越明显。焊盘过小会集中锁附应力，过大又可能侵占 PoE 高速走线、地铜或绝缘间距。
- 确认螺母底座与焊盘的有效重叠和板厚公差。
- 按螺钉规格和目标扭矩验证拉拔、剪切、环裂和板弯。
- 在钢网中避让螺纹孔，控制锡膏进入螺纹。
- 检查屏蔽罩孔位、螺母和接地弹片的同轴度。
板厚、焊盘和扭矩的验证方法可参考贴片螺母焊盘起皮和锁附扭矩排查。
PoE屏蔽接地怎么测
装配后应从螺母、屏蔽罩近端、屏蔽罩远端、接地弹片、PCB 地铜和机壳接地点分别测量低阻连接。记录螺钉锁附前、锁附后、热循环后和重复拆装后的变化。高速以太网抗扰度异常时，还要检查罩体缝隙、RJ45区域、线缆入口和高频回流路径。
回流焊和量产窗口
贴片螺母金属质量较大，会改变局部升温和焊料润湿。回流后应检查底座覆盖、螺母偏移、螺纹洁净度和焊盘边缘；关键批次做螺纹通规、拉拔、扭矩和接地连续性抽检。不要只用初始外观判断薄板屏蔽罩的长期可靠性。
FAQ
贴片螺母焊得牢就代表屏蔽接地可靠吗？
不代表。固定强度和接地连续性需要分别测量。
螺母越低越好吗？
不一定。低高度还要满足螺钉啮合、焊盘承载、屏蔽罩净空、工具空间和接地弹片压力。
如何确认样品？
提供板厚、螺钉、罩体、焊盘、目标扭矩、弹片和回流工艺，可从贴片螺母产品页确认。
