贴片PCB跳线剪切力怎么比，推刀高度、速度和断裂位置要写清

内容摘要

比较贴片跨接片剪切报告前，确认推刀接触位置、离板高度、速度、支撑及受力方向，区分峰值力、名义应力和失效位置，避免照搬焊球标准或统一牛顿限值。

贴片PCB跳线的剪切峰值力，只有在推刀高度、速度、方向、板支撑和样品状态明确时才有可比性。推桥顶与推焊脚附近会产生不同的受力组合。报告只写“剪切力 100 N”，不足以判断焊点强度，也不能直接作为量产限值。

Xyztec 的 SMD 剪切测试介绍列出了工具方向、深位置接近和样品温度等测试配置。对有架高桥身的 surface mount PCB jumpers，测试方案还应画出推刀与金属脚、焊料、板面的关系。不能仅用“侧推”两个字描述全部条件。

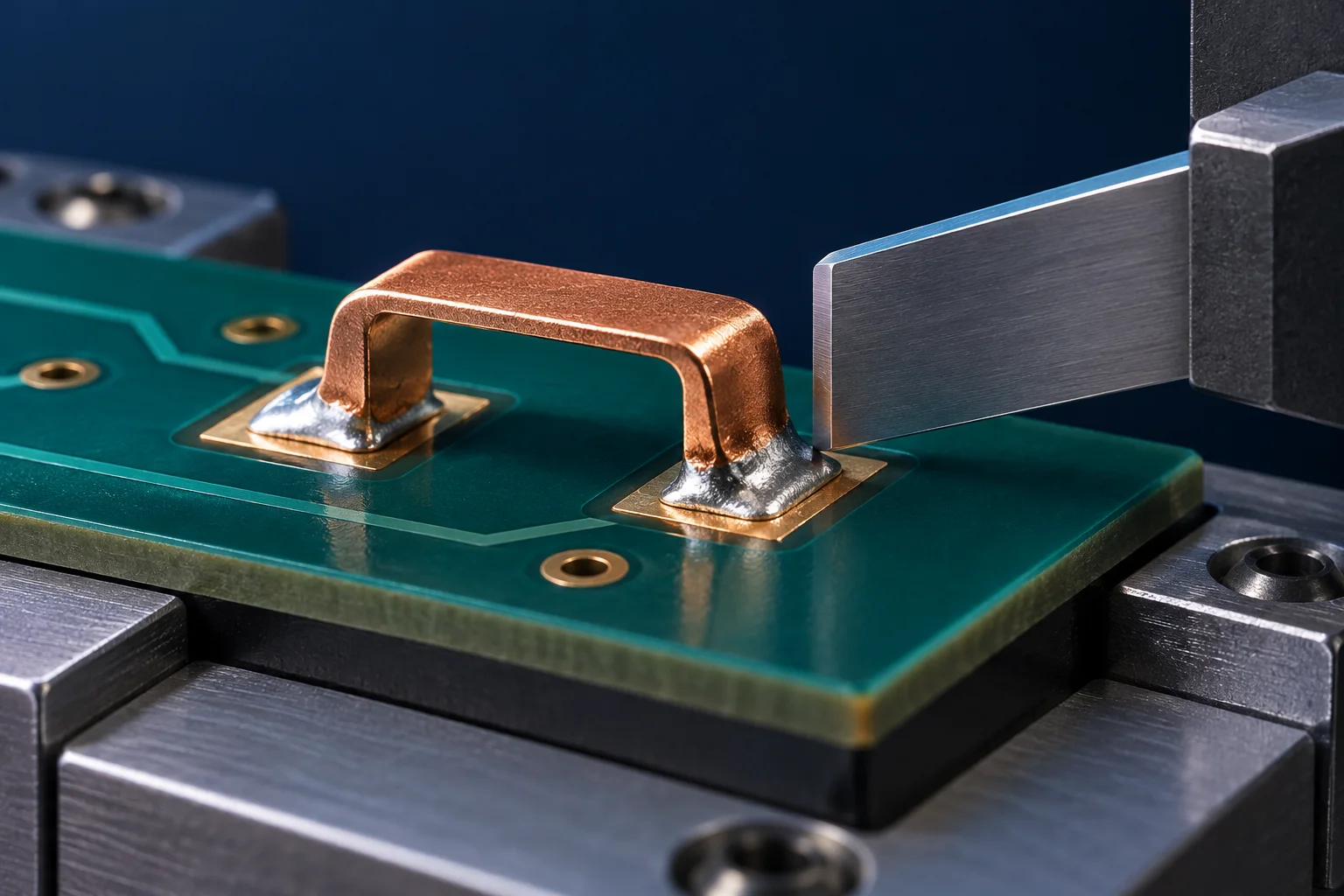

把离板高度 h 定义到约定的板面基准，单位 mm 或 μm；另记刀具刃口形状、接触宽度、加载方向及避让。刀具碰到焊料、金属桥身或PCB表面，测得的力会包含不同作用。若实际加载点太高，应评审附加弯矩和剥离影响，不能一概称为纯剪切。

100 N 是力，100 N 除以假设的 4 mm² 得到 25 N/mm²，即 25 MPa。这个单位演算只说明量纲。若真实焊接面积、受力分布和断裂面尚未确认，就不能把商值命名为焊料材料剪切强度。双脚跳线的两端也未必同时、等比例承担载荷。

建议先保留原始力位移数据及试验定义。如确需比较名义应力，双方必须约定面积的取法、两个焊脚如何计入，以及该指标的适用范围。所有算例均为假设，不代表宏川试验，也没有给出通用合格值。

Xyztec 的焊球剪切说明将材料、焊盘和接合界面等失效分别列出。这支持保留失效形貌的做法，但焊球几何和对应标准不能直接套用到架高铜跳线。

对实际跳线，应分别记录金属弯曲、焊料断裂、界面脱开、铜箔剥离及基材损伤，并保存断口位置。PCB先坏只能说明该试验组合在该处先失效，无法反推出焊料本身的极限强度。若几组样品从不同位置断裂，先分组解释，再讨论峰值差异。

由具备相应能力的实验室和设计方确认方法，使用隔离防护的破坏性试验夹具。保持跳线、PCB和焊接批次一致，先固定方向、支撑和速度，对照推刀高度或其他一个变量；每组保留约定数量样品。接触位置需避免刀具刮板，不能在带电板上做破坏性侧推。

采购贴片跨接片时，连同焊盘、焊料和加载照片提交要求。与装配过程相关的损伤另见分板应变验证，不能用单次剪切替代分板、振动或热循环验证。

峰值越大就一定越可靠？要先确认方法一致及断裂位置。一次破坏峰值不能直接预测使用寿命。

能套用某款陶瓷元件的牛顿限值吗？应由负责设计和验证的人员确认适用方法与限值，不能跨结构照搬。
