SMT螺母和支架孔对不上时，先测焊后螺纹轴线相对装配基准的位置，再核支架孔位置、孔径和螺钉通过段尺寸。直径差只提供总间隙，理想圆孔配圆柱时的单侧几何余量为直径差的一半。不能靠提高锁紧扭矩把错位的结构强行拉到位。
先把图纸基准接到装配上
KEYENCE 的位置度测量说明强调测量对象相对基准的位置。检验时，PCB定位孔、板边、壳体定位柱和支架边缘可能属于不同基准体系，不能各自测得尺寸合格就认定装配一定对孔。
建议在同一装配坐标中记录回流后螺纹轴线、支架通孔中心和定位结构。螺母外形中心不一定就是螺纹轴线，外径也不等于螺纹规格。倾斜轴线还需要高度和方向信息，单张俯视图无法完整描述。
直径间隙只提供一个受限的初步检查
以下仅作理想几何演算。假设圆孔直径 D=3.60 mm，穿孔部分为直径 d=3.00 mm 的圆柱，双方轴线平行、没有倾斜或倒角干扰，则最大单侧中心偏移为 (D−d)/2=0.30 mm。若相对偏移为 0.35 mm，该理想模型已无法无干涉通过。
这些数值不对应某款螺钉或宏川螺母。实际应代入孔的最小允许直径与螺钉通过段的最大包络，并考虑厚支架、螺钉倾斜和表面状态。这个简式不处理螺纹啮合、锁紧后接触、复合位置度或最大实体要求，也不能代替完整公差分析。
| 检查项 | 建议记录 | 不能混用的量 |
|---|---|---|
| 通孔尺寸 | 孔径、公差、孔口和板厚 | 直径差与单侧间隙 |
| 焊后螺母位置 | 螺纹轴线相对装配基准的坐标 | 外形中心与螺纹轴线 |
| 位置公差 | 标准版本、基准和公差带定义 | 直径公差带与径向偏移 |
| 装配状态 | 支架自由状态、定位与夹紧顺序 | 自由状态测量与强制变形后的尺寸 |
多孔结构要在同一次装配中核对
单孔能够通过，不代表多个固定点都能同时锁附。先让支架按实际定位方式自然落位，检查每个螺钉是否能按规定程序进入，再观察夹紧时板弯和支架变形。不要先锁死一个孔，再用其余螺钉拉扯螺母焊点来补偿位置误差。
回流焊过程可能改变零件位置，但焊料自对中不能被当成设计保证，更不能把焊后的固定螺母写成浮动螺母。PEM 对浮动螺母的介绍描述了专门的保持架和内部移动空间。这类结构与普通焊接式SMT螺母不同，外部示例的浮动量不能转用为宏川产品参数。
如何区分来料、焊接和支架误差
保留螺母来料、焊后PCB和支架的批次及图纸版本。对同一装配基准，分别检查焊前定位、焊后轴线位置与支架孔位；用可追溯的测点图记录结果。若仅在特定装配顺序下卡住，应同步记录夹具定位、螺钉长度和支架自由状态，避免把所有问题归到螺母来料。
讨论贴片螺母选型时，提供定位图、焊盘坐标、支架厚度、螺钉图纸和锁附顺序。轴向长度另见旋入深度与防顶底检查，孔位问题解决后仍需单独确认。
常见问题
直接扩孔能解决吗？必须由设计方评审承压面、垫片、绝缘距离和定位功能，不能未经批准扩大孔。
手拧能进去就合格吗？试装只能说明该件在该状态下可装，量产仍需明确公差、检查方法与装配验收要求。

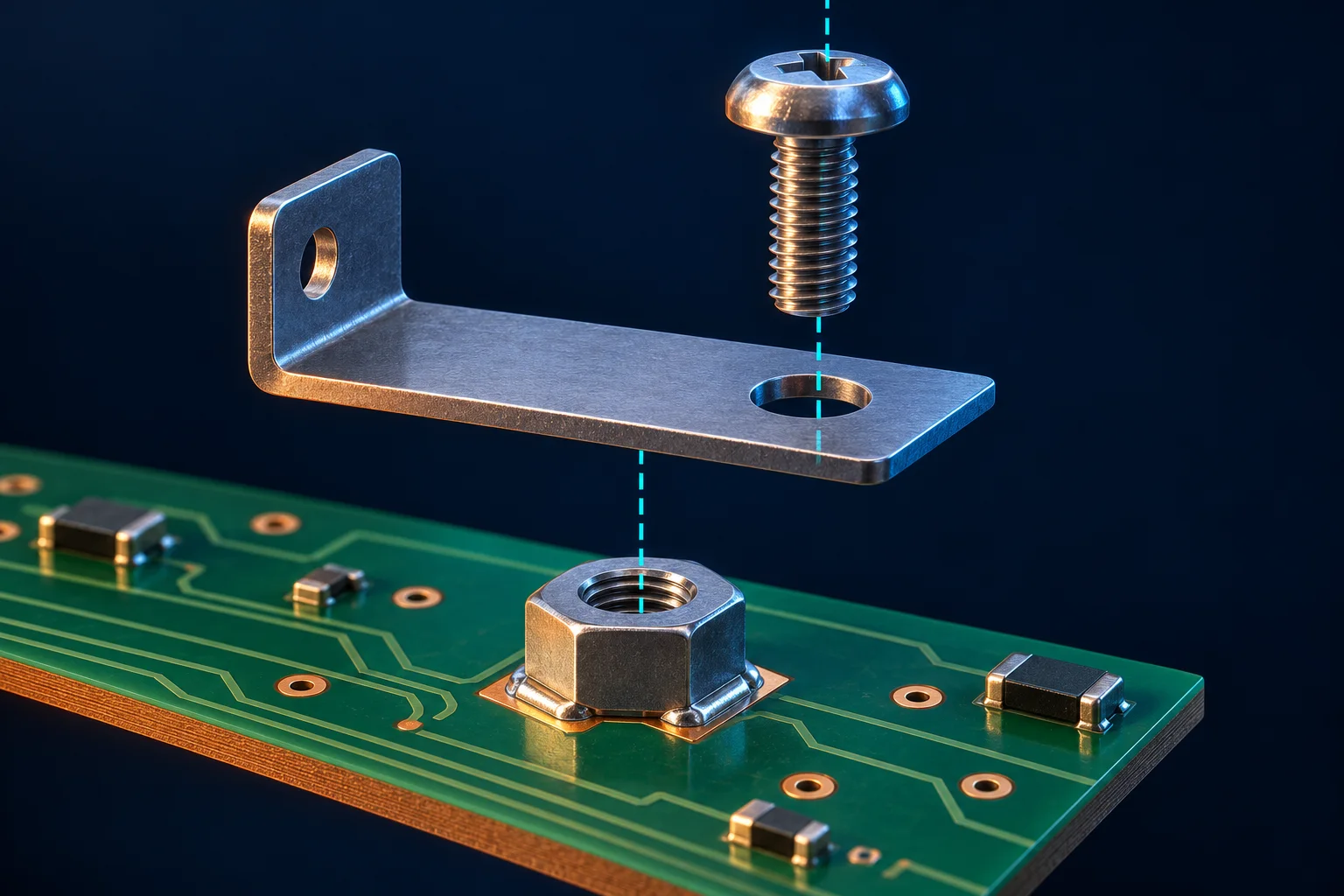

封面为 AI 生成的错位装配示意，不是宏川浮动螺母或实际试验。本文算例不构成某个螺纹规格的推荐孔径。
