快速结论：PCB 焊接端子温升测试应同时记录电流、环境、端子本体温度、焊点温度、PCB 铜箔出口温度和分段压降。端子本体不热，不能证明焊点或铜箔可靠；热像图上的热点，也不能直接说明问题来自端子。先固定测试边界，再用四线法拆分端子本体、焊点、PCB 和外部接触面的电阻，最后结合通电稳定时间、过载、热循环和振动后的数据判定。
本文直接回答的问题
- PCB 焊接端子温升测试应该测哪些位置？
- 测试电流、环境温度和稳定时间怎样设置？
- 端子温升高，如何判断是端子本体、焊点还是 PCB 铜箔问题？
- 接触电阻怎样和温升、压降关联起来？
- 怎样把样机温升数据转成量产检验标准？
适用场景
PCB 焊接端子常用于充电桩直流输出、OBC 电池侧、储能电池簇、UPS、逆变器和工业电源。端子把 PCB 内部大电流铜箔连接到线鼻子、铜排或外部线束，电流路径往往同时经过端子脚、孔内焊料、焊盘、铜箔、螺栓和接触面。
宏川精密五金提供PCB 焊接端子、贴片汇流条、贴片螺母和铜铝连接件。温升测试不能脱离端子实际安装方向、PCB 板厚、铜厚、焊接工艺和外部结构支撑。
先固定测试边界
不同测试边界下的温升不能直接比较。记录以下条件：
- 额定电流、峰值电流、纹波电流、过载曲线和通电时长。
- 环境温度、风速、机箱状态、散热器/冷板和邻近器件损耗。
- PCB 板厚、外层/内层铜厚、端子孔径、焊盘和焊接方式。
- 线鼻子、铜排、螺栓、垫片、扭矩和线缆弯曲状态。
- 热电偶、热像仪、四线电阻仪和电流源的校准状态。

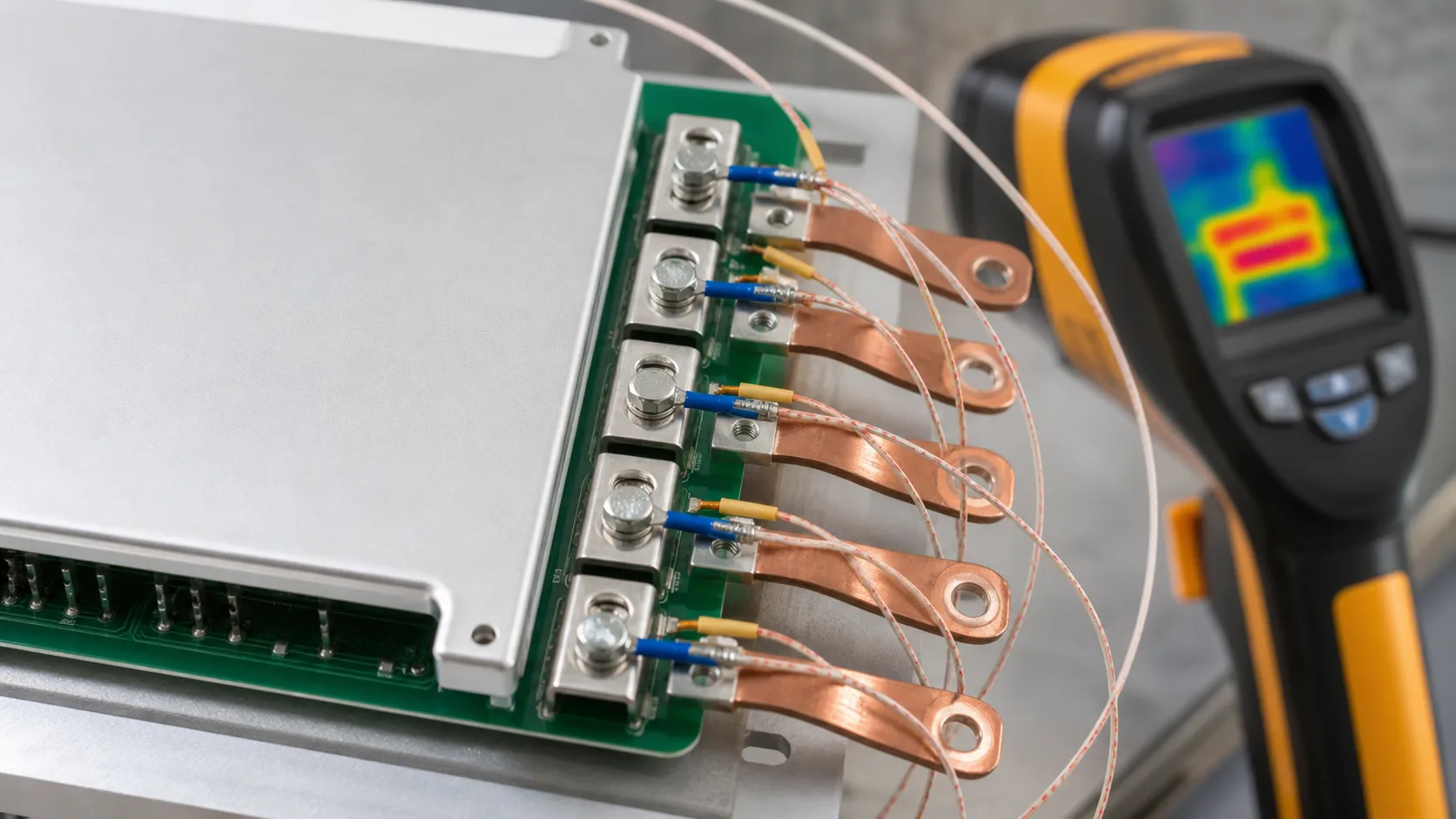

温升测点怎样布置
| 测点 | 要回答的问题 | 建议对照 |
|---|---|---|
| 端子本体中部 | 本体截面和散热是否匹配 | 环境、同规格端子 |
| 端子脚/焊点 | 孔内焊料和焊接界面是否异常 | 两侧焊点、切片或 X-ray |
| 焊盘和铜箔出口 | 是否存在板级电流瓶颈 | 出口与焊点温差 |
| 线鼻子/铜排接触面 | 螺栓连接是否产生额外电阻 | 同电流下的界面压降 |
| 壳体、散热器和邻近器件 | 是否存在热耦合 | 环境和风道基准 |
热电偶应尽量固定在可重复的位置，热像仪则要处理不同金属表面的发射率差异。对端子、镀层和铜排，不能只靠自动热像最高温度排序。
为什么要测分段压降
温升只能告诉你哪里热，不能直接告诉你电阻在哪里。建议把路径拆成端子本体、端子脚/焊点、焊盘出口、PCB 铜箔、螺栓接触面和外部母排，使用固定探针分别测量压降。
- 压降高、温升高：该区段通常是主要电阻瓶颈。
- 压降低、温升高：检查邻近功率器件、风道和热辐射。
- 压降高、短时间温升不高：延长通电至热稳定，并复核探针位置。
- 热循环后压降上升：检查焊点裂纹、界面松动、镀层磨损和压力衰减。
分段测量方法可结合PCB 焊接端子温升与接触电阻测试，并与贴片汇流条焊盘出口和过孔瓶颈排查对照。
稳定时间和判定方法
端子热容量、PCB 铜层和散热器会造成不同的热时间常数。测试记录应包含通电开始、温度变化、压降变化和达到稳定的时间，而不是只记录某一个瞬时温度。
判定时建议同时使用温升、绝对温度、分段压降和相邻器件温度。绝对上限由产品材料、绝缘和系统要求决定；温升限值则要结合环境和冷却边界。对比样品时，必须使用同一电流、同一安装方向、同一环境和同一测点。
样机到量产的验证矩阵
| 阶段 | 主要验证 | 输出 |
|---|---|---|
| 设计评审 | 电流路径、孔径、焊盘、铜箔和结构支撑 | 测点图和初始判定条件 |
| 工程样机 | 焊接质量、压降、温升和装配扭矩 | 热点位置和整改方向 |
| 可靠性 | 热循环、振动、湿热和过载 | 电阻漂移、焊点和结构状态 |
| 试产 | 抽检测点、工具能力和数据追溯 | 控制计划和放行标准 |
常见错误
- 只测端子顶部，不测焊点、焊盘出口和外部接触面。
- 只看热像图，不测分段压降。
- 样机通电时间太短，温度尚未稳定就作出结论。
- 改变风量、线缆姿态或扭矩后仍使用原测试结果比较。
- 把手工焊样机结果直接当作选择焊或波峰焊的量产能力。
FAQ
端子温升多少算合格？
不能脱离环境、材料、绝缘、邻近器件和系统限值给出一个通用数字。应记录温升、绝对温度、分段压降和热循环后的漂移，再按项目规范判定。
端子不热但焊点热，问题严重吗？
需要重视。焊点或端子脚可能是隐藏电阻瓶颈，应检查孔内填锡、润湿、焊盘出口和焊点截面。
宏川可以提供端子测试支持吗？
可以根据电流、板厚、铜厚、孔径和焊接方式确认样品及关键尺寸。可先查看大电流 PCB 五金选型指南。
