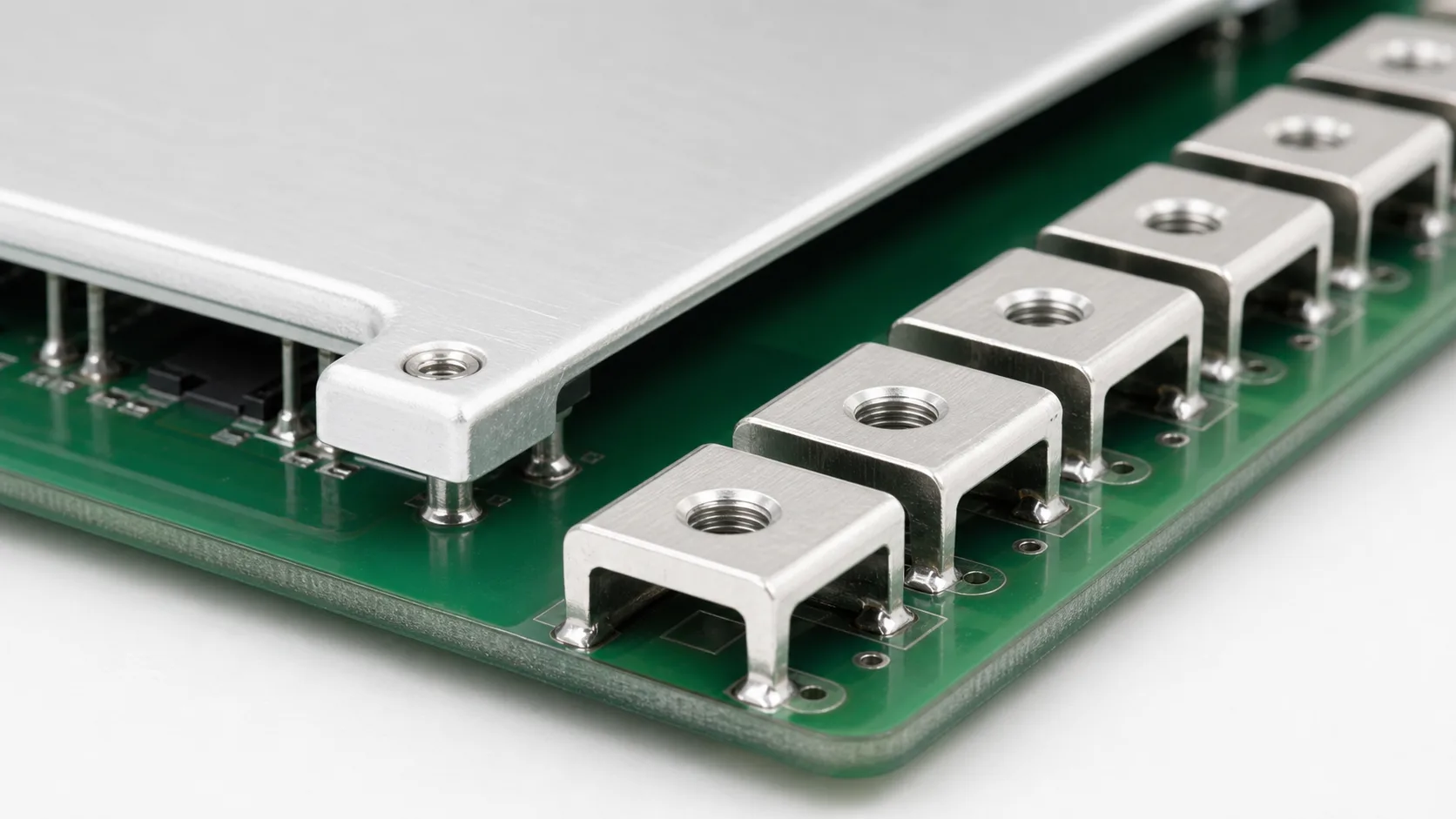

快速结论：大电流 PCB 焊接端子的孔径和焊盘不能只按“能插进去”设计。孔太紧会导致插装困难、镀层刮伤和虚焊；孔太松会让焊料填充不足，端子受力后晃动，温升集中在焊盘出口。更稳的做法是把端子脚尺寸、PCB 孔公差、铜厚、焊接工艺、拉力要求和温升测试放在同一张评审表里确认。
本页直接回答的问题
- PCB 焊接端子通孔孔径应该比端子脚大多少？
- 大电流端子焊盘面积为什么会影响温升？
- 爬锡高度、填孔率和拉力测试之间有什么关系？
- 波峰焊、选择焊和手工焊对端子孔径有什么不同要求？
- 焊接端子量产前应该检查哪些尺寸和失效点？
工程结论摘要
- 孔径设计要先看端子脚最大实体尺寸，再叠加 PCB 钻孔、电镀和成品孔公差，不能只看 3D 模型标称值。
- 焊盘不是越大越好，但大电流端子的焊盘出口必须有足够铜箔扩散面积，否则端子本体不热，焊盘边缘先热。
- 爬锡高度不足通常不是单一锡量问题，常见原因包括孔铜热容量大、助焊剂活性不足、预热不足、孔隙太小或端子镀层不合适。
- 拉力合格不代表温升一定合格；机械强度和电气接触面积需要分别验证。
为什么这个长尾问题有价值
工程师搜索“焊接端子孔径怎么选”“PCB 焊接端子焊盘尺寸”“大电流端子爬锡不满怎么办”时，通常已经进入打样或小批量阶段。问题不是概念学习，而是样板出现了插不进去、虚焊、端子歪斜、拉力不足、焊盘发黑或温升过高。这个阶段最需要的是能直接带去评审的检查表。
宏川精密五金长期围绕PCB 焊接端子、贴片汇流条、贴片螺母等大电流 PCB 标准五金件做产品。本文把孔径、焊盘、焊接和验证放在一起，适合硬件工程师、工艺工程师和采购在打样前共同确认。
孔径设计先确认三组尺寸
| 尺寸 | 要看什么 | 失控表现 |
|---|---|---|
| 端子脚尺寸 | 脚宽、脚厚、倒角、毛刺、镀层厚度 | 插装卡滞、刮镀层、端子歪斜 |
| PCB 成品孔 | 钻孔、电镀后孔径、公差和孔壁铜厚 | 过紧或过松，填锡窗口变窄 |
| 工艺间隙 | 波峰焊、选择焊、手工焊所需焊料流动空间 | 爬锡不足、孔内空洞、局部虚焊 |
如果端子脚是矩形或异形脚，不能只用一个圆孔直径粗略套算。应把端子脚最大外形、圆角和可能的冲压毛刺都纳入孔径评审。对于批量项目，建议让端子供应商提供关键尺寸和公差，再由 PCB 厂确认成品孔能力。
焊盘尺寸要同时服务焊接和散热
焊接端子产品承载大电流时，焊点不仅是机械连接，也是电流进入 PCB 铜箔的过渡区。焊盘太小会出现两个问题：一是焊料润湿面积不足，端子受力后焊点容易开裂；二是电流从端子脚进入铜箔时路径突然收窄，温升集中在焊盘出口。
比较稳妥的做法是：端子脚周围保留可检查的焊盘边界，焊盘再连接到足够宽的铜箔、铜皮或贴片汇流条补强区域。这样既能看见焊接质量，也能降低局部电流密度。
爬锡不足时不要只加锡
焊接端子爬锡不满，很多时候不是“锡不够”，而是热量、孔隙、镀层和焊接时间没有匹配。盲目加锡可能让外观看起来饱满，但孔内仍然有空洞，甚至造成相邻区域桥连。
| 现象 | 优先排查 | 建议动作 |
|---|---|---|
| 孔口有锡，孔内不满 | 预热、孔径间隙、孔铜热容量 | 调整预热曲线，复核成品孔径 |
| 端子一侧爬锡好，一侧差 | 端子脚偏心、焊盘热平衡 | 检查插装垂直度和铜皮连接方式 |
| 焊点发暗或不润湿 | 镀层、氧化、助焊剂活性 | 确认端子镀锡/镀镍/镀银选择 |
| 拉力够但温升高 | 有效导电面积、焊盘出口瓶颈 | 加宽铜箔或使用导电补强件 |
量产前建议做的验证
- 尺寸首件确认。抽测端子脚尺寸、成品孔径、焊盘外形和插装垂直度。
- 焊接截面检查。必要时切片确认孔内填充、孔壁润湿和空洞情况。
- 拉力或推力测试。确认端子在装配、运输和线束受力下不会松动。
- 通电温升测试。测端子本体、焊点、焊盘出口和相邻铜箔，不只测端子顶部。
- 工艺窗口复测。换 PCB 厚度、铜厚、镀层或焊接工艺后，应重新确认孔径和焊接窗口。
常见错误
- 只按端子脚标称尺寸开孔，没有考虑镀层、毛刺和 PCB 成品孔公差。
- 焊盘只满足外观检查，没有为大电流出口预留足够铜箔扩散面积。
- 把拉力测试当成唯一标准，没有做通电温升和热循环后的复测。
- 样品用手工焊通过，量产改波峰焊或选择焊后没有重新定义工艺窗口。
FAQ
焊接端子孔径是不是越大越容易焊？
不是。孔太大会降低端子定位稳定性，也可能造成填锡不足和受力晃动。孔径要在插装顺畅、焊料可流动和机械定位之间平衡。
焊盘面积越大温升一定越低吗？
不一定。关键是电流从端子进入铜箔的路径是否连续、宽度是否足够、有没有局部瓶颈。单纯放大孤立焊盘，效果有限。
镀层会影响孔径和焊接吗？
会。镀层厚度会改变实际外形尺寸，镀层类型也会影响润湿性、接触电阻和耐腐蚀性能。相关选择可参考汽车功率模块焊接端子电镀层选择。
宏川可以配合哪些资料？
宏川精密五金可配合提供焊接端子关键尺寸、材料镀层建议、样品确认和大电流 PCB 应用选型。项目早期也可以结合大电流 PCB 五金选型指南确认端子、贴片汇流条和贴片螺母的组合方案。
