PCB焊接端子接粗线后为什么歪，线缆侧向力与弯矩怎样评审

内容摘要

用力与垂直力臂区分线缆拉力和端子弯矩，检查线束固定、出线方向、夹具和焊点受力，建立不依赖通用拉力值的装配验证记录。

PCB焊接端子接入较粗线缆后出现倾斜，应检查线缆自然弯曲状态、固定点和相对焊接区域的载荷。受力大小用 N 表示，弯矩用 N·m 表示；同样的力，垂直力臂越长，对指定参考点的力矩越大。导线压接拉力合格，不能单独证明端子焊点能够承受装配偏载。

OpenStax 的力矩说明给出 M=rFsinθ，也可写成 M=Fℓ_⊥。ℓ_⊥是参考点到力作用线的垂直距离。评审端子时，先约定参考位置，例如焊接区域的指定点，再画外力方向，不能把整段线缆长度直接当作力臂。

假设外力为 10 N，垂直力臂为 30 mm=0.030 m，则该参考点的力矩为 0.30 N·m。若在保持同样外力的理想比较中，力臂变为 10 mm，结果为 0.10 N·m。这只是静力几何演算。真实线缆的力会随弯曲、夹持和温度改变，不能据此宣布移动夹子后实际力矩一定降低到三分之一。

Phoenix Contact 的应力释放附件示例说明线缆固定是特定连接系统的一部分。它不能证明该附件适用于宏川金属端子，也不代表所有固定方式都能把力从PCB转移到外壳。

审图时追踪线缆、线夹、支架、PCB支柱和外壳之间的路径。线夹若仍装在同一块薄PCB上，外力可能只是换了进入板的位置。固定后还应检查夹口是否伤及绝缘、端子附近是否被迫急弯，以及维护时拆夹会不会突然释放线缆弹力。弯曲半径应取对应线缆及安装条件的资料，不给所有线径指定同一个倍数。

在安全隔离状态下，让线缆按实际方向自然落位，记录接线前后端子高度、倾角和PCB支撑。再按设计方批准的工况比较无固定与有固定的状态，使用相同线缆规格、长度、线鼻子和锁附程序。若需要施加载荷，记录施力点、方向、速率、保持时间和卸载后的残余变形。

检查不应只停在端子有没有脱落。按风险观察焊点、焊盘和板材，并结合基准前后的连续性或低阻测量。机械限值和电气判定由具体装配确认；测试中如出现开裂、异常位移，应按方案停止，不继续加力以寻找可用于日常装配的“最大值”。

询问PCB焊接端子时，提供板厚、焊盘、线缆导体截面与外径、出线方向、固定点、空间图和载荷要求。M3、M4、M6若出现在需求中，只表示待确认的连接参数，不等于某个可售型号，也不直接对应载流量。

线径信息可按AWG、平方毫米与外径的区别整理。导线材料或结构改变后，即使导体截面相同，也应复核实际走线和受力，不能只按相同线规延用原验证。

把螺钉拧得更紧能解决端子歪斜吗？先查外力、支撑和几何干涉；增加锁紧扭矩可能引入新的装配载荷。

出线更短就一定更安全吗？短线可能更难弯曲。应测实际反力并核线夹与支撑，不能只比较长度。

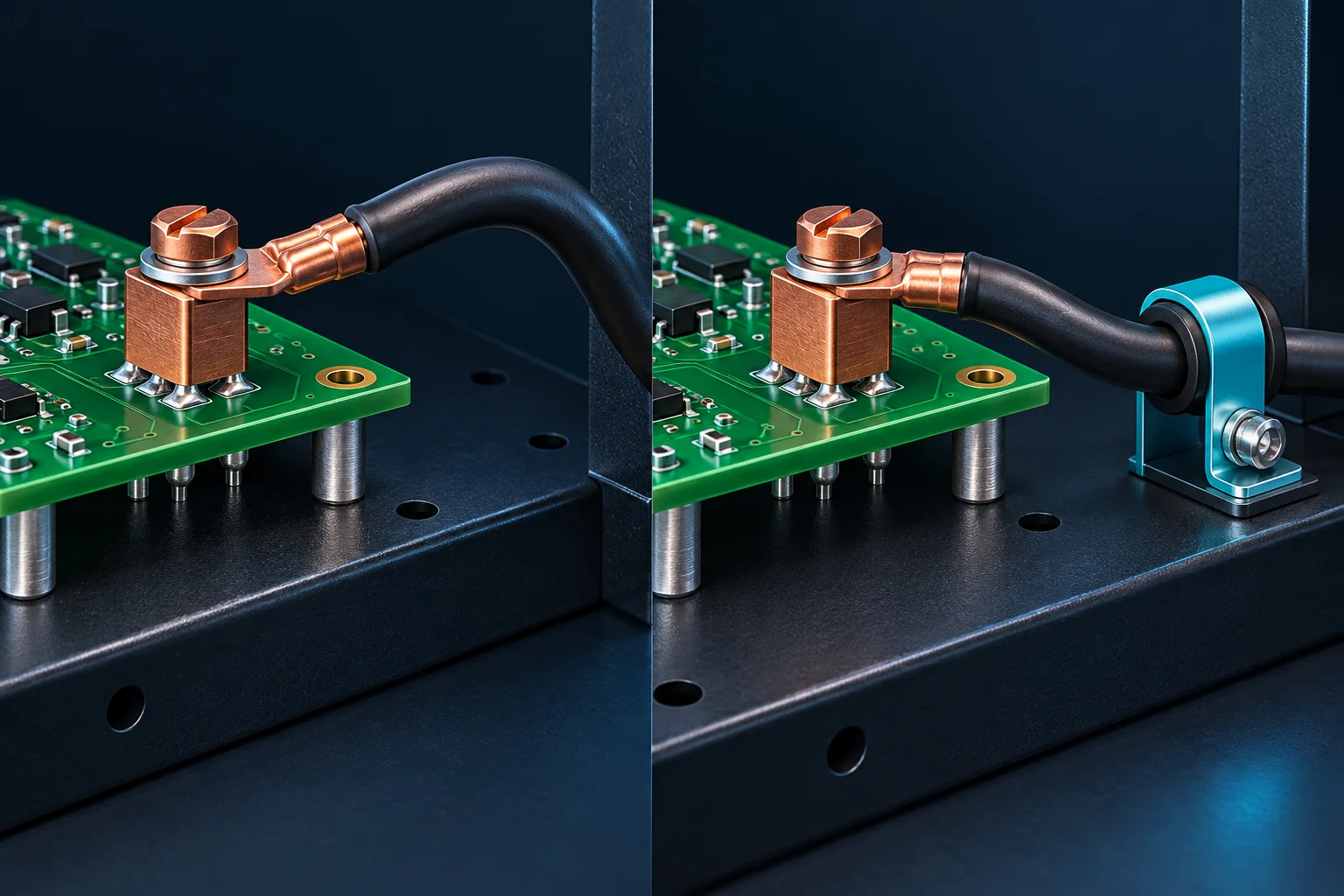

封面为 AI 生成的有无独立线夹的结构示意，不是宏川产品实拍或测试对照。算例不表示允许弯矩、拉力或锁紧扭矩。
