快速结论：真空镀膜电源选择 PCB 焊接端子，不能只看额定电流。应同时确认脉冲电流、连续运行时间、端子焊盘出口、铜排或线缆支撑、机柜风道、带电件间距和回流焊后的连接质量。
本文直接回答的问题
- 真空镀膜电源为什么使用 PCB 焊接端子？
- 脉冲电流和连续运行如何影响端子温升？
- 焊盘出口、铜箔和过孔怎样形成低阻路径？
- 高压端子的绝缘距离如何结合装配公差检查？
- 回流焊后哪些项目适合量产抽检？
应用位置：镀膜腔体的功率变换模块

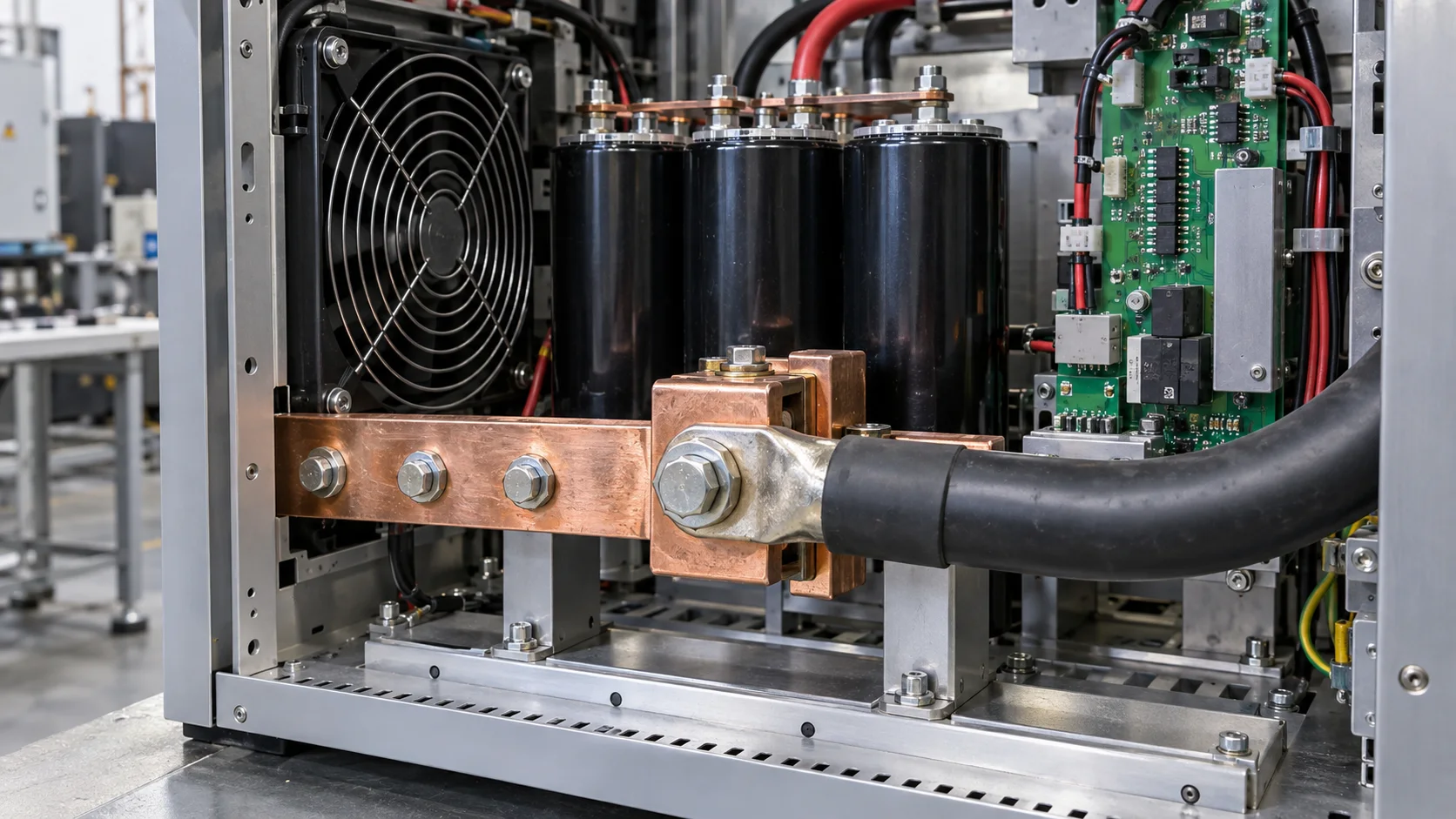

真空镀膜设备需要在电源模块、滤波电容、开关器件、匹配网络和腔体接口之间传输脉冲或连续功率。PCB 焊接端子可连接铜排、粗线缆和功率板，减少额外转接点，但端子周边同时受到高压、热积累和维护拆装影响。
宏川精密五金提供PCB焊接端子。打样时应提供电压、电流波形、脉宽、频率、线径、板厚、铜厚、端子方向、风道和绝缘要求。
镀膜电源端子的四个设计边界
| 边界 | 需要确认 | 风险 |
|---|---|---|
| 电流 | 连续、峰值、脉宽、重复频率和压降 | 端子或焊盘热点 |
| 热 | 运行时间、风量、邻近热源和柜体温度 | 热积累 |
| 绝缘 | 端部毛刺、焊料凸起、壳体和间距 | 漏电或爬电 |
| 制造 | 焊盘、钢网、回流、检验和返修 | 空洞、偏移、虚焊 |
脉冲电流下怎样测温升
测试应覆盖点火或工作脉冲、稳定镀膜、重复启停和最长运行时间。分别测端子本体、焊脚、焊盘出口、过孔、铜排连接处和邻近绝缘件，并用四线法记录端子两端压降。若端子本体温度正常而焊盘出口偏高，应检查铜箔缩颈、内层承接和过孔阵列，可参考大电流焊盘出口排查。
高压绝缘和回流焊
实际带电边界包括端子、焊料凸起、铜排端部、器件端子、散热器和金属腔体。布局时应叠加板厚、装配偏移、端部毛刺和壳体公差检查电气间隙与爬电路径。大截面端子会改变回流焊热容量，回流后检查润湿、覆盖、空洞、垂直度和板底支撑；内部质量可结合X-ray 检查。
- 建立新件低阻、分段压降、温升和绝缘基线。
- 执行实际脉冲与连续运行测试。
- 做热循环、振动和维护拆装后复测。
- 量产抽检端子位置、焊接覆盖、低阻和通电温升。
FAQ
只按平均电流选择端子可以吗？
不可以。脉冲峰值、重复频率、焊盘出口和散热都会改变实际负荷。
高压端子只要距离够大就安全吗？
还要考虑焊料凸起、毛刺、装配偏移、污染和维护后的状态。
如何提交镀膜电源端子需求？
提供电流波形、脉宽、线径、板厚铜厚、风道和绝缘边界，可从焊接端子产品页确认。
