工业泵变频器电源板贴片汇流条怎么选：电机启动、温升和焊接验证

内容摘要

工业泵变频器的贴片汇流条要承受电机启动、堵转保护、连续运行和柜内热积累。本文从DC-Link路径、焊盘出口、散热和回流焊说明选型方法。

快速结论：工业泵变频器选择贴片汇流条，应同时考虑 DC-Link、电容、功率模块、风道和电机电缆的完整路径。电机启动、反转和堵转保护会产生瞬态负荷，汇流条厚度之外，还要验证焊盘出口、过孔、压降、温升和回流焊质量。

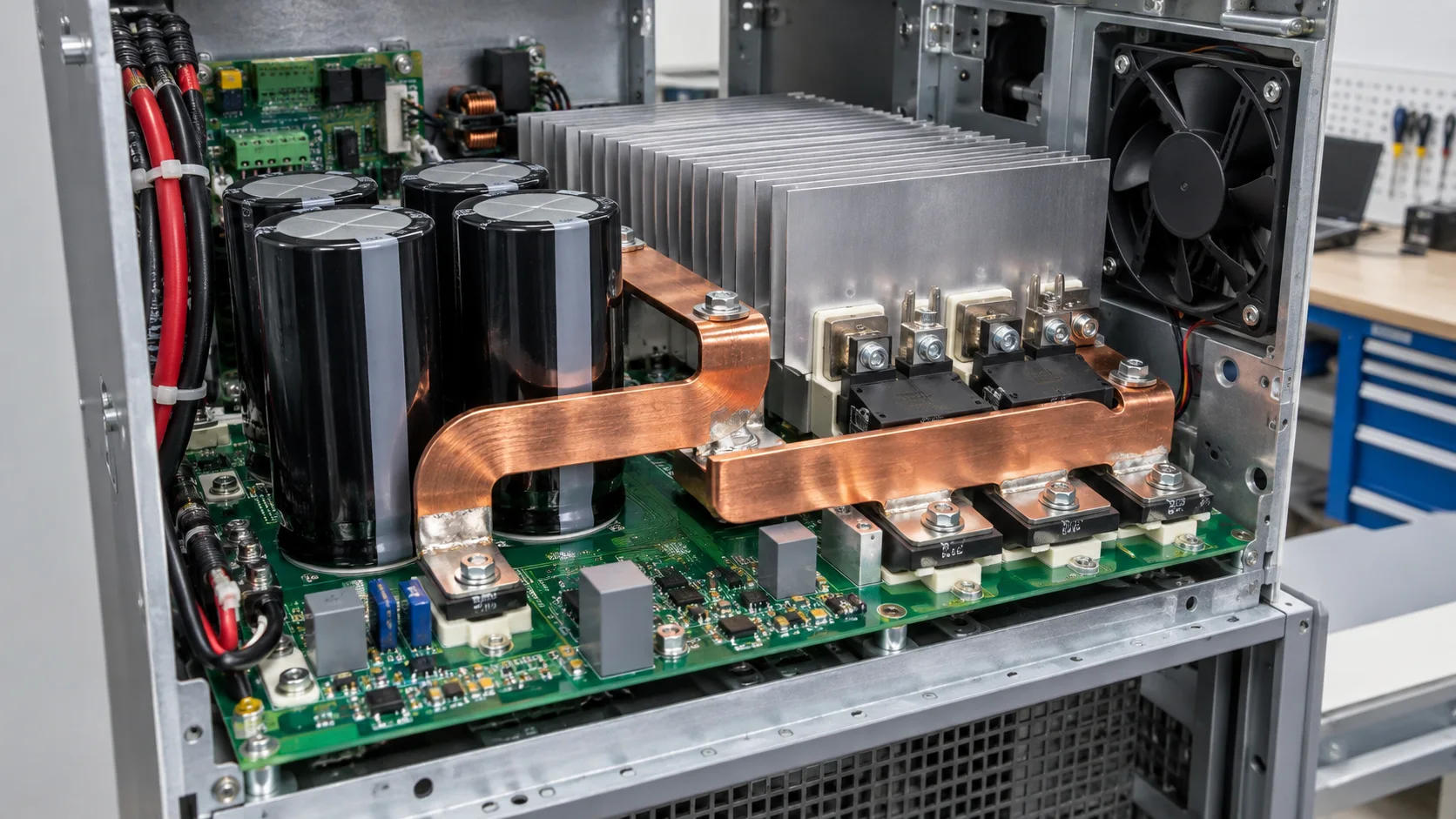

工业水泵、油泵和冷却泵的变频器需要连接整流、DC-Link 电容、逆变模块和电机线缆。贴片汇流条可以缩短板内大电流路径，减少长铜箔电阻，并在紧凑机柜中给散热器和绝缘支撑留出明确位置。

宏川精密五金提供贴片汇流条。打样时应提供电机功率、启动和堵转波形、直流电压、纹波、板层铜厚、焊盘、散热器和风速。

测试应覆盖冷启动、额定转速、加减速、反转和堵转保护。分别测汇流条本体、焊盘出口、过孔、功率模块端、电容端和邻近器件温度，同时记录 DC-Link 纹波和分段压降。若焊盘出口温度明显高于汇流条本体，应检查铜箔缩颈、内层承接和过孔阵列，相关方法可参考焊盘出口排查。

厚铜汇流条会吸收回流焊热量，可能造成两端润湿不同、焊料覆盖不足或端部翘起。应使用实际板件验证钢网开窗、锡膏体积、贴装平整度、板面支撑和炉温曲线。回流后检查覆盖、空洞、偏移和板底支撑，必要时结合X-ray 检查。

不够。启动、堵转、纹波、风道和焊盘出口都会改变实际负荷。

不一定。还要平衡回流焊热容量、间距、平整度和装配空间。

提供功率、波形、直流电压、纹波、板层铜厚、焊盘和风道，可从贴片汇流条产品页确认。

把文章信息用于实际选型

可先查阅产品目录和型号说明。需要确认某个项目时，提交型号或图纸、数量及关键使用条件；本文链接会随询盘带入，便于沟通。

文章用于说明选型思路，不替代具体型号的确认图纸、测试条件或供货文件。涉及标准和参数时，请以文中所引资料及适用版本为准。
