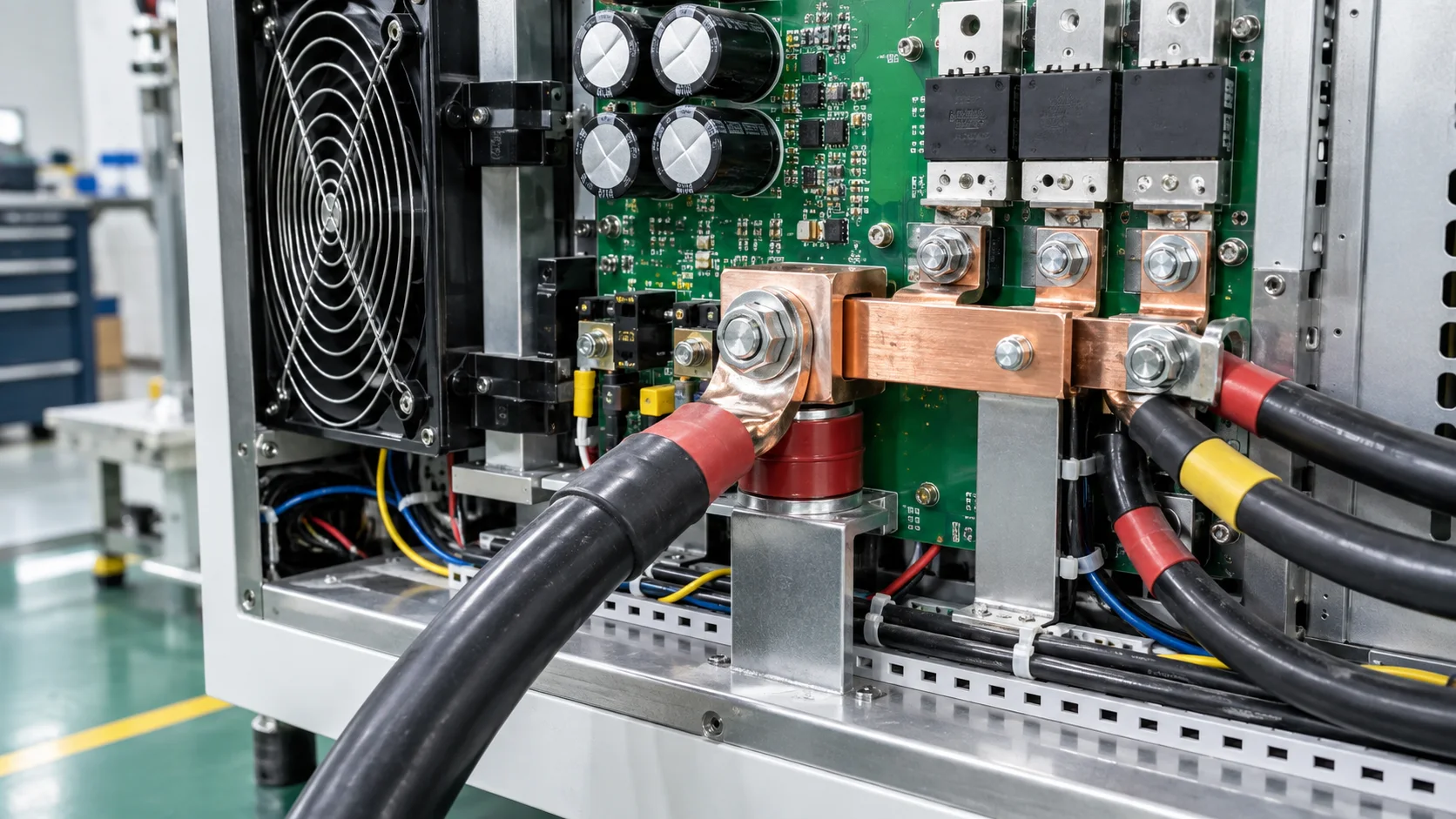

数控机床主轴驱动器PCB端子怎么选：制动电流、振动和温升验证

内容摘要

数控机床主轴驱动器的PCB端子需要承受加减速电流、制动脉冲、柜内温升和电缆振动。本文从端子截面、焊盘出口、线缆固定和量产检验说明选型方法。

快速结论：数控机床主轴驱动器选择 PCB 端子，不能只按电机额定电流选择。还要核对加减速和制动脉冲、端子焊盘出口、驱动柜风道、主轴电缆固定、振动、绝缘间距和通电后的分段压降。

数控机床主轴驱动器需要连接直流母线、逆变功率模块、制动电阻和电机电缆。PCB 焊接端子可将功率板与铜排或粗线缆连接，减少额外转接点，但主轴加减速和急停会带来重复脉冲与机械振动。

宏川精密五金提供PCB焊接端子。打样时应提供电流波形、线径、板厚、铜厚、端子方向、柜内温度、风道和线缆固定方式。

测试应覆盖低速加速、高速运行、减速、急停和重复启停。分别测端子本体、焊脚、焊盘出口、过孔、铜排连接处和线缆压接处的温度，并用四线法记录分段压降。端子本体温度正常而焊盘出口发热时，应检查铜箔缩颈、内层承接和过孔阵列。

主轴电缆较重且可能随拖链反复弯曲，必须有独立夹具和应力释放，不能让 PCB 端子承担全部拉力。回流或波峰焊后检查焊料覆盖、端子垂直度、板底支撑、空洞和焊盘边缘；内部焊接质量可结合X-ray 检查方法。

不够。制动脉冲、焊盘出口、电缆应力和柜内散热同样重要。

常见原因是焊脚到铜箔之间缩颈、过孔承载不足或热量扩散受限。

提供波形、线径、板厚铜厚、端子方向、风道和线缆固定，可从焊接端子产品页确认。
