评估贴片PCB跳线周边板弯时，应分别记录整板弓曲、扭曲和桥下局部净空。整板百分比不能直接换算成某处间隙。IPC-TM-650 2.4.22C讨论特定板件和拼板的弓曲、扭曲测量，并明确未说明装配板测试所需的特殊考虑；焊后组件不能只套用一张裸板报告。
弓曲与扭曲描述不同形状
查阅IPC公开的2.4.22修订C方法和Eurocircuits说明，可以看到弓曲近似柱面或球面弯曲；对矩形板，其四角仍可共面。扭曲则涉及沿对角方向的变形，一个角偏离其余三角所在平面。这些是形状定义，不给出跳线两脚之间每一点的高度。
整板总长、总宽或对角线进入对应百分比的评价。桥下间隙则是特定装配位置的距离，通常用mm记录。两块板即使报告相同百分比，局部曲率和跳线附近的高度变化也可能不同，不能按跳线跨度占整板长度的比例直接分配间隙。
| 记录对象 | 需要说明 | 不能直接代替 |
|---|---|---|
| 裸板或拼板弓曲 | 方法、方向、尺寸和约束 | 焊后局部净空 |
| 板件扭曲 | 角点、对角线及对应程序 | 普通最大高度除以长度 |
| 装配板形状 | 元件、重量、支撑和固定状态 | 自由裸板的同一结果 |
| 桥下局部距离 | 基准、测点、温度和最小值mm | 整板百分比或电气绝缘结论 |
方法里的角点约束也属于结果
IPC修订C包含生产检查及仲裁程序，不同程序有各自的支撑、施力和计算方式。该公开版本标注日期为1999年6月；使用时应按合同确认采用版本和适用要求。本页没有据网页摘要设定所有PCB统一的接受百分比。
装配板上还有跳线和其他元件的重量、连接器及固定结构。测试文件应说明板处于自由、工装支撑还是机箱安装状态。若夹具把原本的弯曲压平，必须记录受约束状态，不能把它改写成自由状态的板形。
焊前、焊后和受热中的记录分开
裸板来料结果、回流后冷却结果以及实际工作温度下的状态，分别对应不同条件。IPC该方法通常在标准实验室条件下执行，除非另有规定；室温结果本身不能证明回流高温时的形状。若需要高温数据，应另行确认对象、支撑、温度过程与测量方法。
追查异常时，可保留相同板号在批准检查节点的照片、测点图和支撑记录，再关联贴装及热历史。不要在缺少工艺批准时，通过强压、反复折弯或临时加热把板处理平后，再拿它代表原来的状态。
把局部检查接到跳线图纸
评审surface mount PCB jumpers时，提供实际板图、桥体与两脚位置，以及邻近障碍物。若板弯影响桥下空间，应在相同安装和温度条件下检查相关局部区域。
跳线焊后净空与公差说明具体间隙如何定义。板形报告与局部间隙各自留证，避免对同一变形重复扣减，也避免遗漏未包含的影响。
常见问题
整板弓曲合格，跳线下方就一定够空间吗？ 仍需检查实际局部装配和对应要求。
把板固定后再量可以吗？ 按批准的方法执行，并明确固定状态；不能与自由状态数据混用。
参考资料
IPC-TM-650 2.4.22C弓曲与扭曲方法；Eurocircuits板弓曲与扭曲说明。

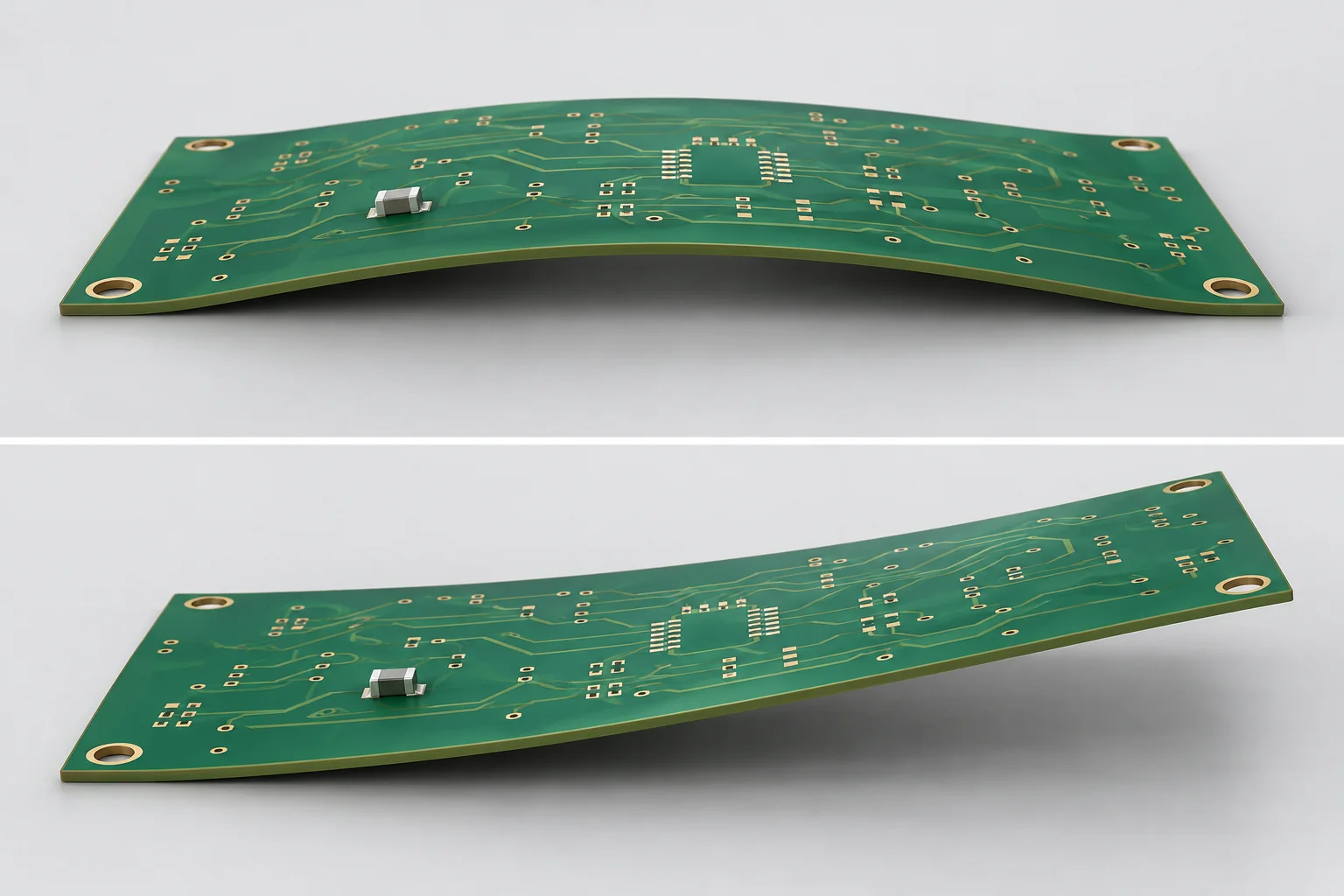

封面为AI板形概念示意，变形经过夸张处理，不是宏川产品或检验结果。本文不规定通用板弯、净空或绝缘限值。
