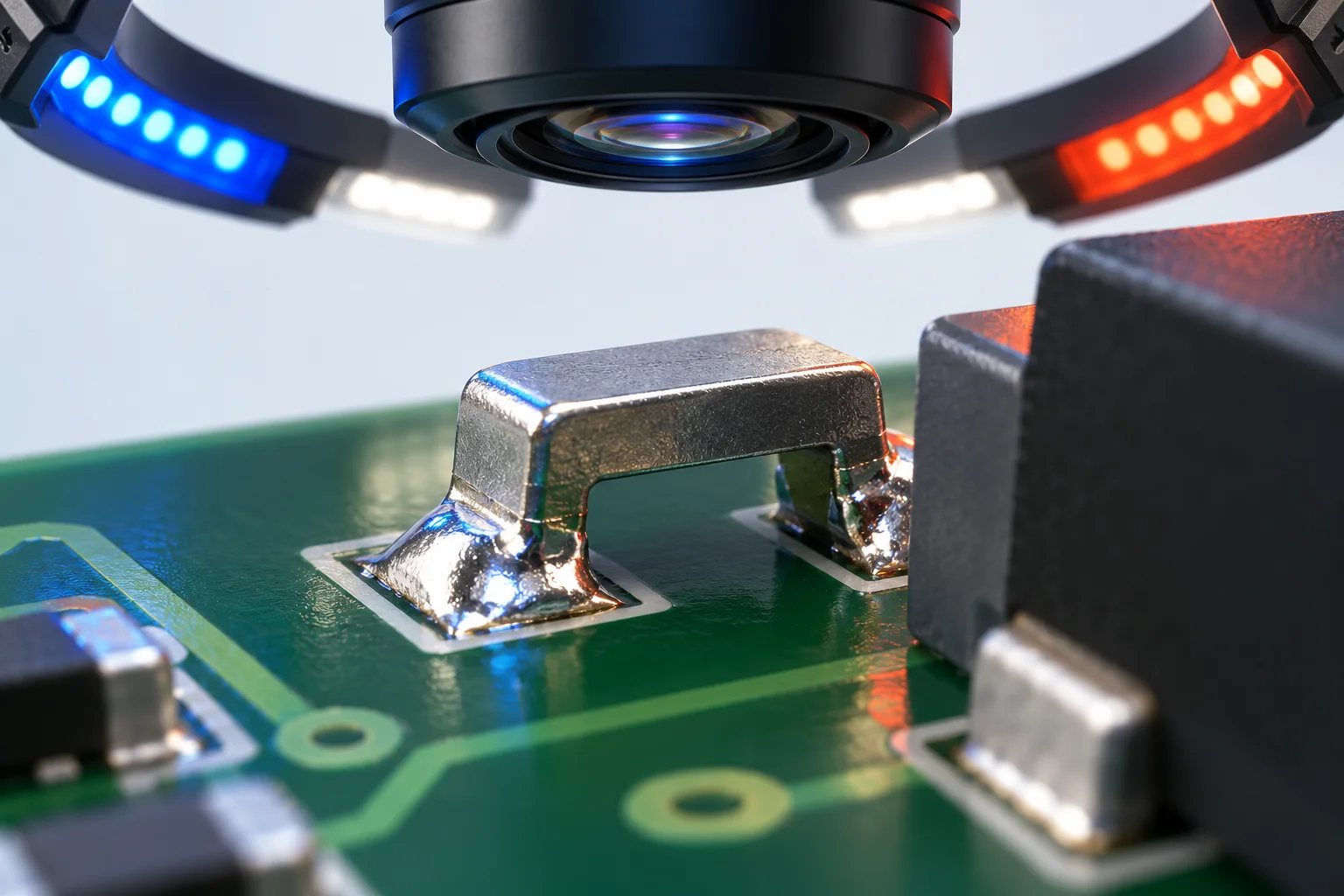

贴片PCB跳线AOI怎样验收，遮挡与反光怎样影响焊点判定

内容摘要

为贴片PCB跳线建立光学检测方案时，先核对两端焊点可视范围，再验证照明、检测程序与人工复核，避免把无报警当成全部焊点可靠性证明。

贴片PCB跳线的AOI验收应先确认相机能看到哪些受控部位，再验证这些部位的检测判据。遮挡、金属反光和程序设置可能造成误报或漏报。设备显示通过，只能说明已运行程序的结果，不能单独证明跳线底部全部界面、导电能力和机械可靠性。

查阅OMRON关于多方向成像的技术论文，可看到周围元件引起的阴影和二次反射，会影响焊料形状重建；即使形状取得正确，判据设置仍影响最终结果。这些是方法边界，不能把论文中的设备性能或改进比例直接写成某条跳线产线的检出率。

按实际PCB版本标出跳线两端、侧面和底部，记录相邻高件、桥身和元件间距。为每项验收特征说明取像角度、照明与可见区域。顶视图看得见一圈焊料，不代表被桥身或元件遮住的部位也已检查。

光学系统的高度测量依赖所用原理、反射条件和几何可达性。报告只写“3D AOI”仍缺少检测覆盖说明。应核对跳线实际跨度、桥高、邻近件和焊料形状是否落在已验证的程序范围内，不能把标称相机分辨率当作整个焊点的判定能力。

对光学不可见焊点，OMRON另一篇CT检测论文说明了采用X射线检测的用途。是否需要X射线、截面或其他方法，应由受控缺陷与项目风险决定。选用了补充方法，也要分别说明它能回答什么问题。

建立程序时，保存经独立方法确认状态的样件与图像，记录程序版本、光源设置和判定区域。比较已知合格样的误报与已知不合格样的漏报，保留样本来源和缺陷定义；单个故意制造的异常未必代表真实缺陷形态。

只统计机器报警后人工复判的板，能帮助了解报警中有多少是真的，却无法完整统计未报警板里的漏检。验证计划应包含适当的未报警样本复核。不要只为降低报警数量就放宽阈值；程序修改后按批准范围重新验证。

评估surface mount PCB jumpers时，提供实际图纸和周边布局，让贴装、焊接与检验共同评审可见性。改变桥高、跨度或附近高件后，原程序的覆盖范围应重新核对。

跳线零失效样本与统计结论说明样本结果如何限定。程序验证同样要保留样本范围，不能把一批测试未见问题推广为所有产品零缺陷。

把曝光调亮，就能看穿遮挡吗？ 曝光只影响取得的光学信息，实体遮挡需要视角或检测方案处理。

AOI通过后，还需要电阻检查吗？ 按实际功能要求与批准检验计划执行，两类证据用途不同。
