光伏跟踪支架驱动器贴片汇流条怎么选：电机脉冲、户外温升和浪涌验证

内容摘要

光伏跟踪支架驱动器的贴片汇流条要承受电机启停脉冲、户外高温、风沙湿气和浪涌环境。本文从电流路径、焊盘、绝缘和环境验证说明选型方法。

快速结论：光伏跟踪支架驱动器选择贴片汇流条，应同时核对电机启动与堵转脉冲、直流压降、焊盘出口温升、户外高温、浪涌路径、绝缘距离和凝露腐蚀。不能只按电机平均电流选择。

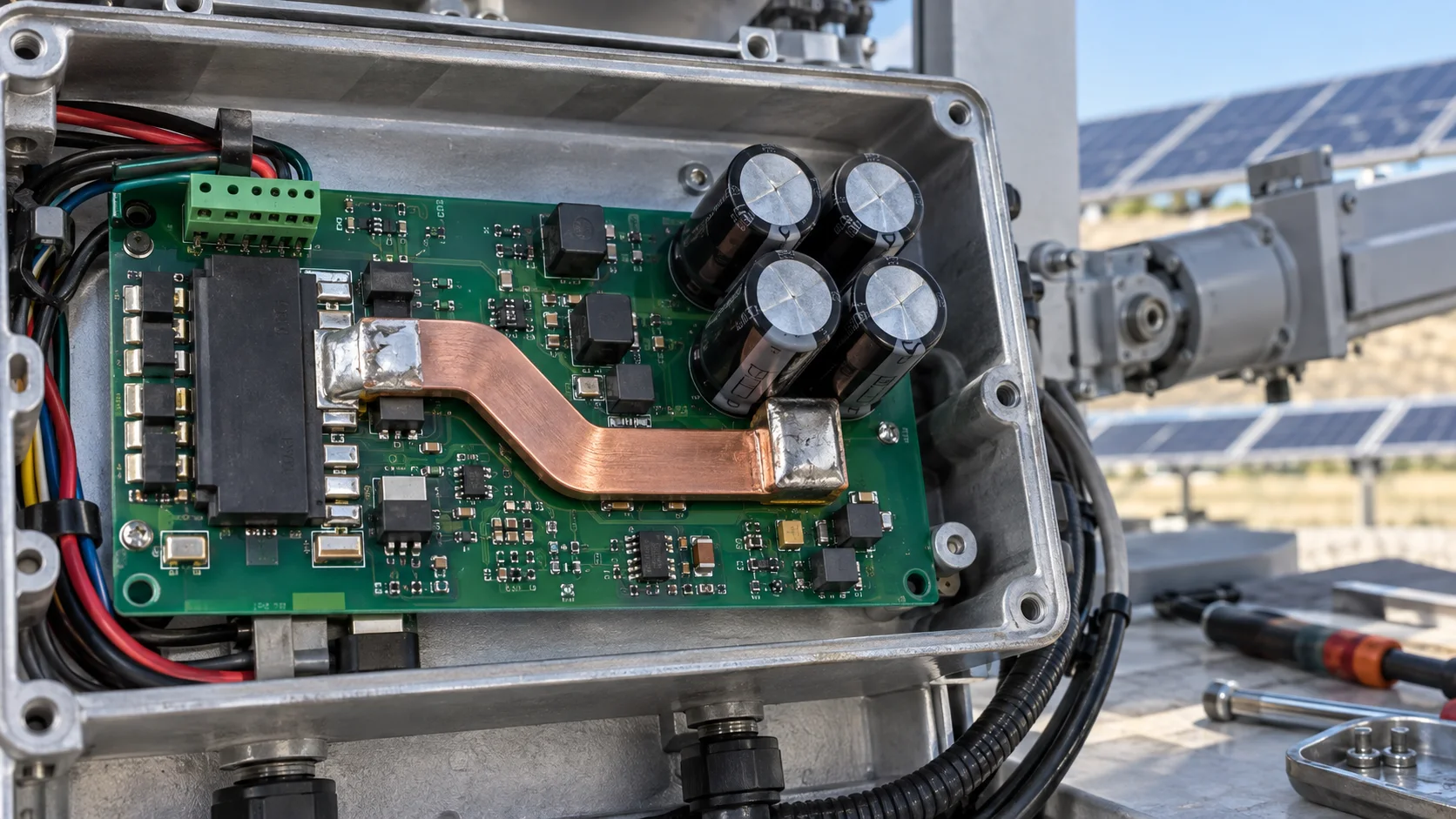

光伏跟踪支架控制器通过电机和减速机构调整组件角度，驱动器电源板需要连接电池或直流母线、H 桥、保护器件和执行器线缆。贴片汇流条可以缩短大电流路径，但支架运行时的启停、堵转和长线缆压降会形成明显的瞬态差异。

宏川精密五金提供贴片汇流条。打样资料应包含电压、电流波形、脉冲宽度、铜厚、板层、焊盘、壳体、防护等级、环境温度和浪涌路径。

应在启动、正常跟踪、反向、堵转保护和低电池电压下测汇流条本体、焊盘出口、过孔、功率器件端和线缆连接处。同步记录支路压降和电流，避免把长线缆压降误判为汇流条问题。焊盘出口温度高于汇流条本体时，应检查铜箔缩颈、内层承接和过孔阵列，可参考焊盘出口温升排查。

浪涌路径包括保护器件、汇流条、焊盘、过孔、地回路和壳体。路径应短而连续，避免细长铜箔和不必要的层间转换。户外金属腔体还要检查焊料凸起、端部毛刺、壳体公差和凝露路径。厚铜件会改变回流焊热容量，回流后检查覆盖、空洞、偏移和焊盘边缘，必要时参考X-ray 检查。

不可以。启动、堵转、反转、线缆压降和环境温度都要考虑。

不一定。保护器件位置、回流路径、焊盘和过孔同样关键。

提供电流波形、脉冲、线缆、板层铜厚、环境和浪涌路径，可从贴片汇流条产品页确认。

把文章信息用于实际选型

可先查阅产品目录和型号说明。需要确认某个项目时，提交型号或图纸、数量及关键使用条件；本文链接会随询盘带入，便于沟通。

文章用于说明选型思路，不替代具体型号的确认图纸、测试条件或供货文件。涉及标准和参数时，请以文中所引资料及适用版本为准。
