PCB跳线X射线图放大多少才够,几何倍率与像素间距核对

PCB跳线X射线图放大多少才够,几何倍率与像素间距核对

内容摘要

用源物距和源探距计算跳线X射线几何倍率,区分物方采样、焦点模糊和显示放大,保存可复查的图像采集条件。

贴片PCB跳线的X射线报告应区分几何放大与显示放大。几何倍率由源到探测器距离除以源到目标距离得到;像素间距换算出的物方采样值,不能单独当作实际缺陷分辨率。放大屏幕不会补回采集时缺失的信息。

距离从同一个焦点起算

Matsusada的技术说明采用焦点到探测器与焦点到物体的距离比。假设两者分别为400 mm和100 mm,几何倍率M=4。不能把物体到探测器的300 mm当作分子,也不能只用设备最大倍率描述这次焊点图。

25微米采样不等于25微米可检出

假设探测器像素间距100 μm,在M=4且理想几何下,物方名义采样间距为25 μm。它只描述采样尺度。实际可见细节还与焦点、探测器响应、运动、对比度和图像处理有关,不能承诺25 μm空洞都可检出。

高倍率也会带来焦点模糊

XIMEA的成像资料给出探测器平面焦点几何模糊U=f(M−1)。假设焦点尺寸5 μm、M=4,则这一分量为15 μm。这里的15 μm位于探测器平面,不是物方总分辨率,也不包括其他模糊来源。

报告保存目标位置与原始图

跳线具有高度,不同目标层到焦点的距离可能不同。建议保留目标层、源物距mm、源探距mm、像素间距μm、管参数及采集处理设置,再说明图像用于定位、比较还是定量。裁剪、插值与锐化应留记录,不能用放大截图替代原始数据。

记录核对表

项目单位或条件应保留
几何倍率无量纲源探距/源物距
物方采样μm探测器像素间距/M
几何模糊μm注明所在平面
显示缩放%或倍数仅为显示处理

产品与相关方法

贴片PCB跳线 · 贴片PCB跳线截面怎样取样,切过桥身不等于看过焊点

常见问题

换更大屏幕能提高检测分辨率吗? 可改善观看条件,但不会改变原始采集的几何与采样。

参考资料

Matsusada geometric magnification;XIMEA source geometry and focal spot

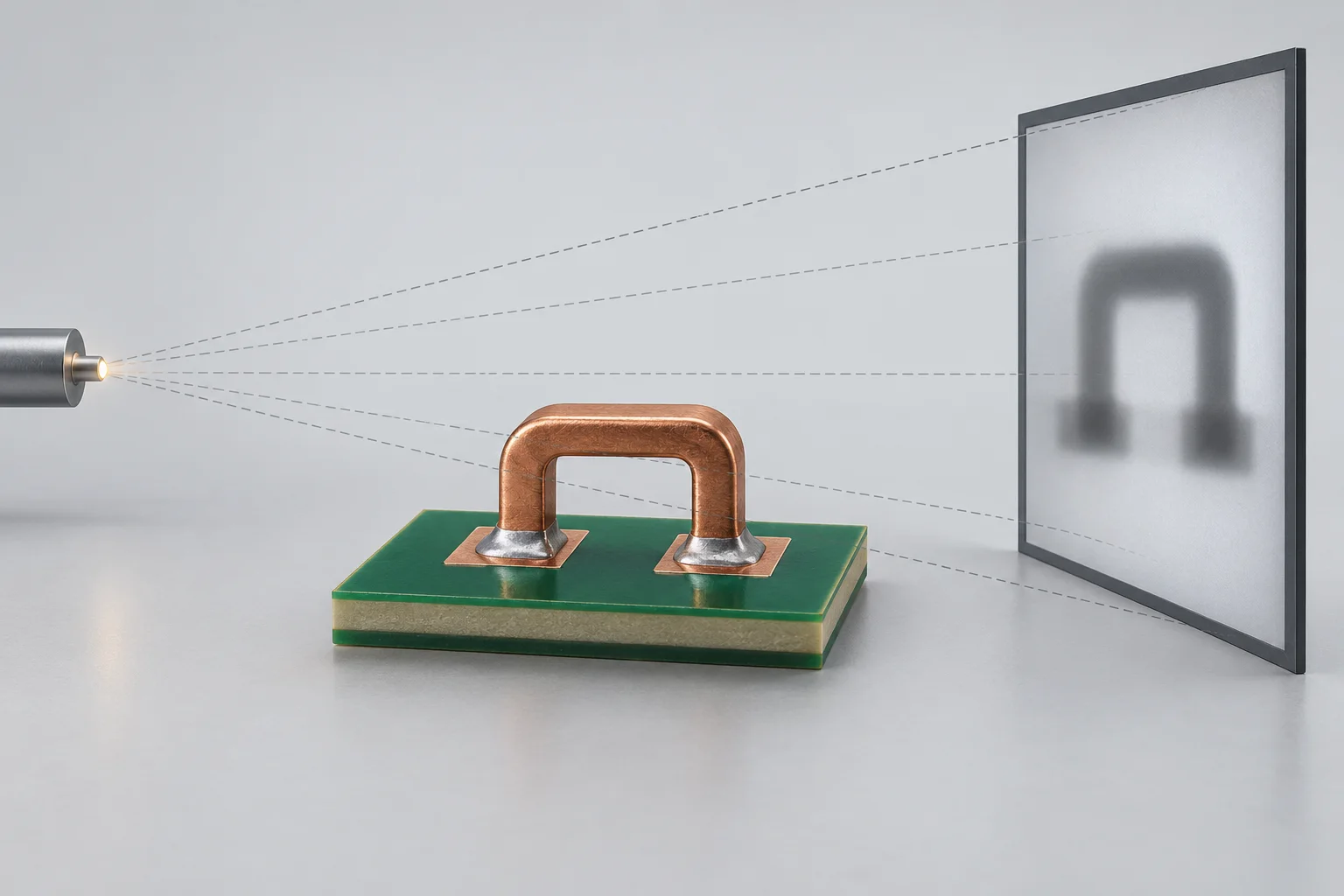

封面为AI概念示意。投影线与阴影不按真实射线几何绘制,不是实际射线图、设备或缺陷证据。本文不提供宏川性能、设备能力或试验结论。
