PCB端子电流探头零点漂移怎么办，消磁与归零记录怎样做

内容摘要

区分电流探头消磁、直流平衡与被测电流，保存预热、量程及零点前后记录，用假设积分说明零偏对端子测试的影响。

PCB端子测试出现直流电流偏置时，应先确认零电流参考、探头磁状态和仪器设置，再解释负载行为。消磁用于处理残余磁化，平衡或归零处理输出偏置；不能在未知真实电流存在时直接归零，把真实直流分量一起消掉。

Tektronix TCP202手册说明，磁芯残余磁化可能移动零点，消磁后仍存在的输出偏置通过平衡处理。其电流测量应用说明也讨论了探头预热和设置。不同型号的按键组合、预热与操作条件并不相同，应读取正在使用的设备手册。

建议在与被测导体分离且按设备规定闭合、锁定探头的条件下检查参考，避开强外部磁场，再按具体手册消磁或归零。某些型号允许特殊连接下消磁，也可能向被测电路感应电压或电流，不能把这种例外当通用操作。

建议记录探头型号、通道、量程、预热状态及操作前后零点A。过载、强磁场或环境温度变化后，按实际手册复核。若零点持续不稳，应保留异常状态检查设备；不能不断按归零键来掩盖漂移，也不能用AC耦合代替需要的DC测量。

假设一个恒定0.2 A的测量零偏持续5 s，积分误差为1 C。这个电荷来自测量偏置，不代表端子真实通过1 C额外电荷。算例不说明设备允许误差；实际漂移随时间变化时，应按实际波形和误差预算评估。

波形基线为零就证明无电流吗？ 还需核对是否启用偏置、归零或AC耦合，以及参考状态。

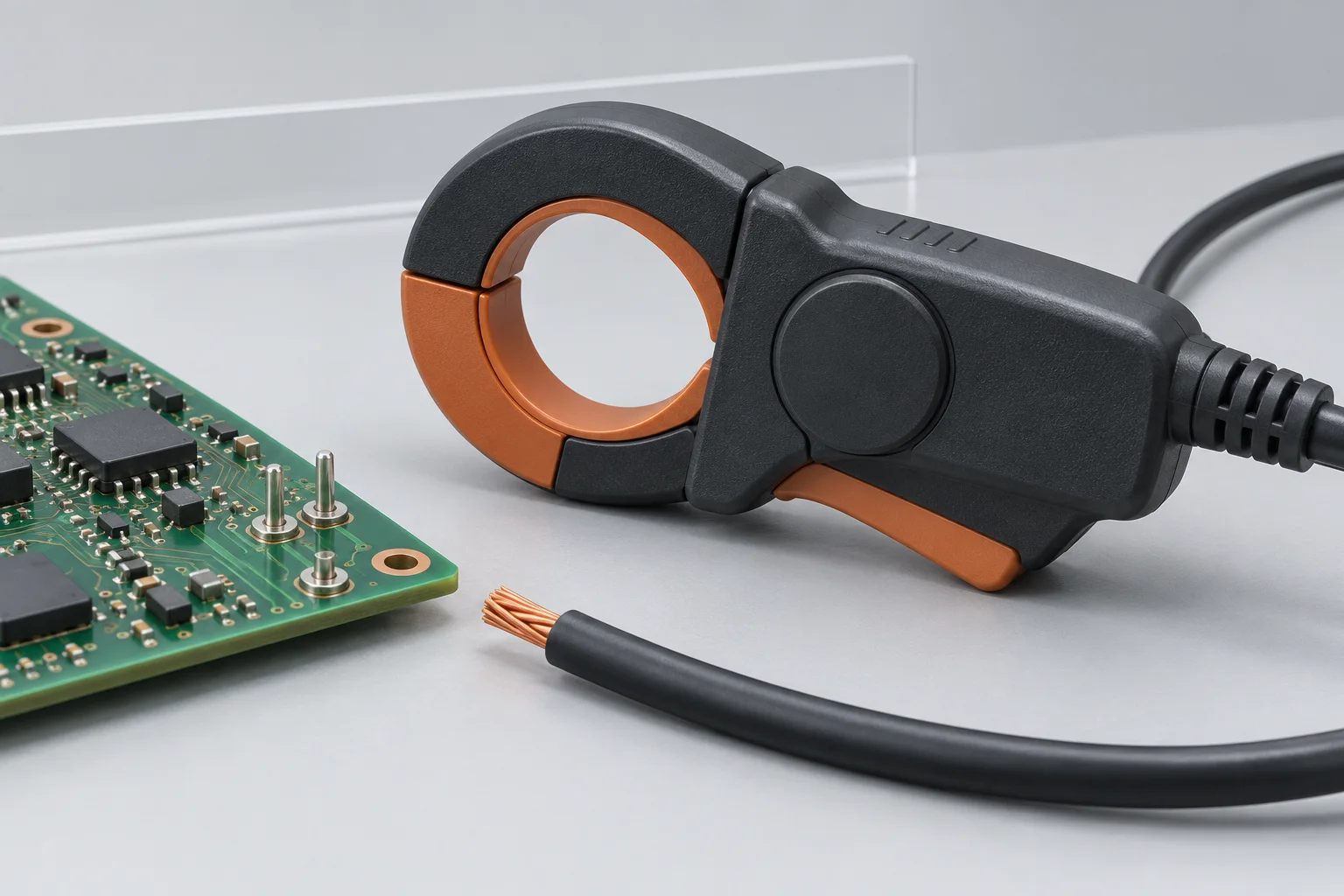

封面为AI概念示意。探头与导体分离，画面不是实际测试或接线指南。本文不提供宏川性能、设备能力或试验结论。
