PCB铜排辐射散热怎样估算，环境温度与表面积要怎样取

内容摘要

用带条件的灰体模型估算PCB铜排辐射净散热，区分表面积与截面积、空气与辐射环境温度，并说明开盖测试与封闭机箱的差异。

估算PCB铜排辐射散热，需要铜排表面温度、周围辐射环境、有效暴露面积和适用的发射率。在均匀灰体、小物体面对大等温包围环境等简化条件下，向外净辐射功率可写成P=εσA(T_s⁴−T_sur⁴)。温度用K，面积用m²；这个结果只占整套散热路径的一部分。

查阅COMSOL表面对环境辐射说明与FLIR热成像理论资料，可以看到物体发射辐射的同时，也接收周围的辐射。铜排比周围物体热时，净交换可以带走热量；若邻近热源温度更高，辐射也可能给铜排加热。机箱里的空气温度，未必能代表铜排所面对的全部表面温度。

上式限定为不透明、漫射灰体及适当的大包围环境近似，ε为该条件下使用的总半球发射率，σ约为5.6704×10⁻⁸ W/(m²·K⁴)。多个不同温度的近邻表面、遮挡和表面之间的反射，通常需要更完整的表面对表面辐射分析。不能把每一面都当作面对无遮挡的室温空间。

假设有效暴露面积A=10 cm²，即0.001 m²，铜排表面80 ℃，大等温周围环境25 ℃，并假设ε=0.20。先换成353.15 K与298.15 K，代入得到净辐射功率约0.087 W。这些输入只用于演算，ε不代表任何宏川型号的实测值。

若其余假设保持，周围环境改为100 ℃，计算结果约为−0.043 W，负号表示净辐射进入铜排。计算中应先分别求两个绝对温度的四次方，不能把55 ℃温差直接取四次方代入。

电流路径的截面积用来讨论电阻和电流密度，辐射项需要外表面积。焊接接触面、贴近PCB的底面和被遮挡表面，应按对应热交换关系处理，不能仅把长×宽×厚相乘当作散热面积。面积有意放大十倍，模型中的该项也会随之放大十倍。

发射率同样需要依据。镀层、粗糙度和表面状态可能改变它；热像仪某个波段使用的发射率设置，也不能未经确认便当作总半球发射率。不要为了提高模型散热而擅自改变可焊或导电接触表面。

评审SMD/SMT贴片汇流条时，保存板与机箱版本、各表面状态、温度依据及面积划分，并同时评估焊点、PCB、空气和冷板等路径。开盖测试改变了可见周围表面，结果应按安装状态复核。

铜排热物性参数与单位说明材料内部导热，本页补充外部辐射边界。两项资料结合几何和发热，才有条件评审装配温度。

铜导热好，可以忽略周围温度吗？ 导热与外表面辐射对应不同过程，周围辐射环境仍需说明。

算出0.087 W就能提高额定电流吗？ 不能直接提高。载流判断需完整发热与散热分析，并按项目要求做实际验证。

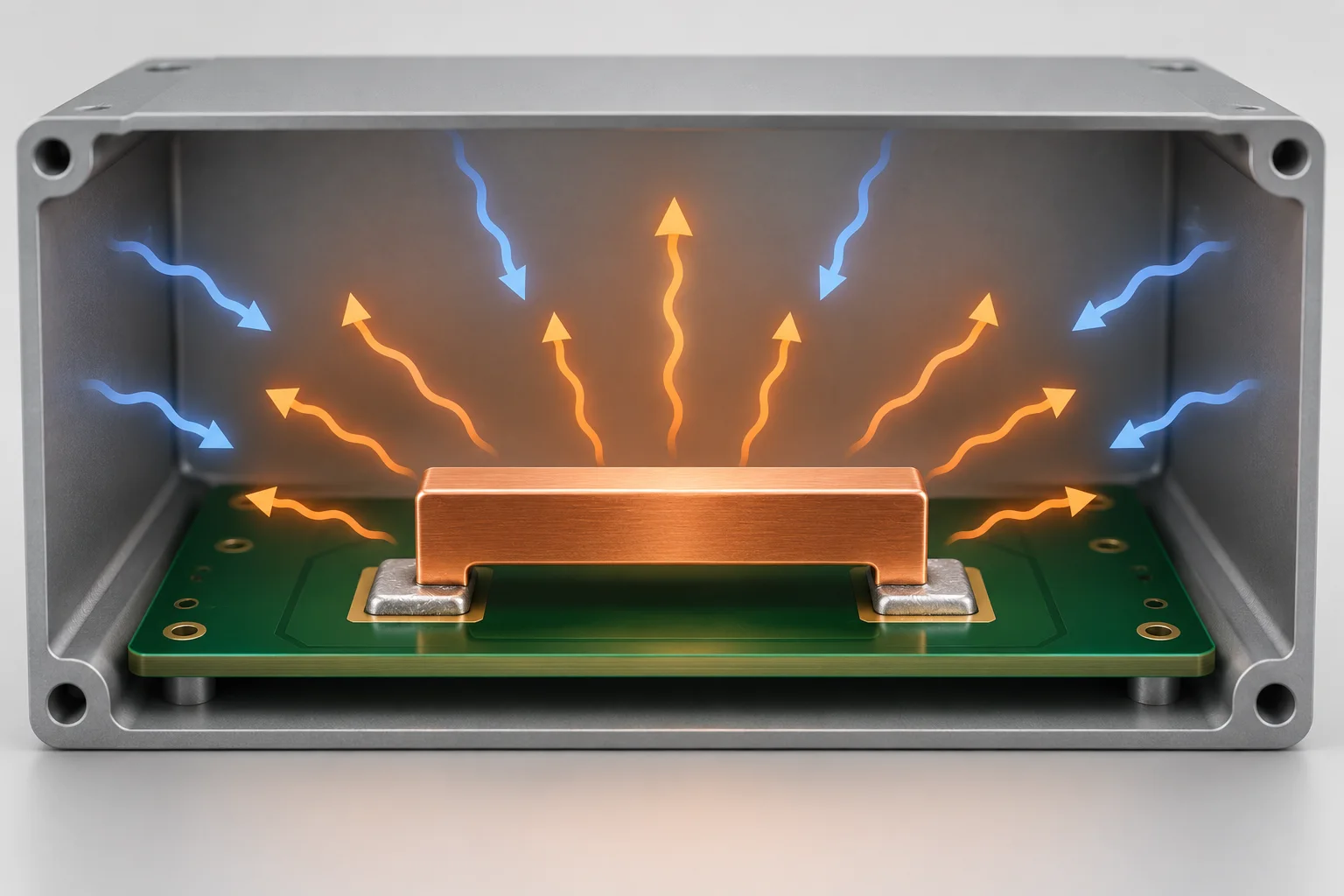

封面为AI辐射交换概念示意，箭头不表示实测热流，也不是宏川试验记录。全部算例均为假设，不构成产品散热或载流承诺。
