PCB铜排孔位报告里的ΔX、ΔY是坐标偏差；带直径符号的位置度要求，需要按图纸定义的公差带评价。在限定为二维孔中心、基准一致且没有额外修正的简化情况下，直径形式的位置偏差为2√(ΔX²+ΔY²)。不能只看X、Y分别合格，就认定圆形位置公差带也合格。
先确认图纸规定的区域
KEYENCE的位置公差说明用直径圆形区域解释位置要求，其测量说明强调相对基准评价。读报告时，先对应尺寸框格、基准与理论位置，再看软件结果。两个检验员采用不同原点、方向或建立基准方式，坐标数值就未必能直接比较。
下面只比较一个平面中的中心点区域，假设不涉及最大实体等材料条件、基准移动或复合要求，也暂不计测量不确定度。真实孔轴线的方向、深度与形状仍需按完整图纸检查，不能由一个孔口中心代替。
为什么±0.05 mm与直径0.10 mm不同
假设X与Y各自允许偏离理论值±0.05 mm，两个条件组成边长0.10 mm的正方形。若另一种要求是中心落在直径0.10 mm的圆内，半径只有0.05 mm。正方形的角部在圆外，两种区域并不相同。
| 假设ΔX、ΔY | 径向偏移r | 直径形式2r |
|---|---|---|
| 0.03、0.04 mm | 0.050 mm | 0.100 mm |
| 0.04、0.04 mm | 约0.0566 mm | 约0.1131 mm |
第二行两个坐标都在±0.05 mm内，但中心已落在上述圆外。第一行在理想圆的边界上，实际能否接收仍应使用批准的测量不确定度和判定规则。这些数值只解释几何，不是宏川铜排的制造公差。
报告中的直径值不要再当成半径
若软件已经输出直径形式的位置偏差，不要再次乘2；若只提供中心的径向距离，也不要直接与直径公差数值比较。先看字段定义和输出单位，保留ΔX、ΔY及计算设置，才能复核数值从哪里来。
孔的实际形状、倾斜或不同深度中心变化，也会影响完整评价。应由量测负责人按图纸采用的公差体系确认特征提取、拟合和评价方法。不能靠任意平移或旋转坐标，让原本相对指定基准超差的孔“对到中心”。
把位置要求写进铜排询价资料
对定制PCB铜排，将孔径、公差框格、基准、成品状态与配合图一起提供。报告建议保留图纸版本、孔编号、基准建立方式、测量深度、原始坐标和最终评价字段；仅写“孔位OK”无法重现检验。
尺寸不确定度与保护带处理临界结果的判定，孔位区域定义仍需先明确。本页没有把直径位置度换成装配间隙，也没有授权扩大孔或修改基准。
常见问题
可以把位置公差直接拆成X、Y各一半吗？这会改变区域形状，需由设计方按功能和公差体系评审，不能直接替换图纸。
只测孔口够吗？取决于受控特征与图纸要求，单一平面中心不足以描述全部孔轴线状态。
参考资料
KEYENCE位置公差区域说明；KEYENCE相对基准的位置度测量。

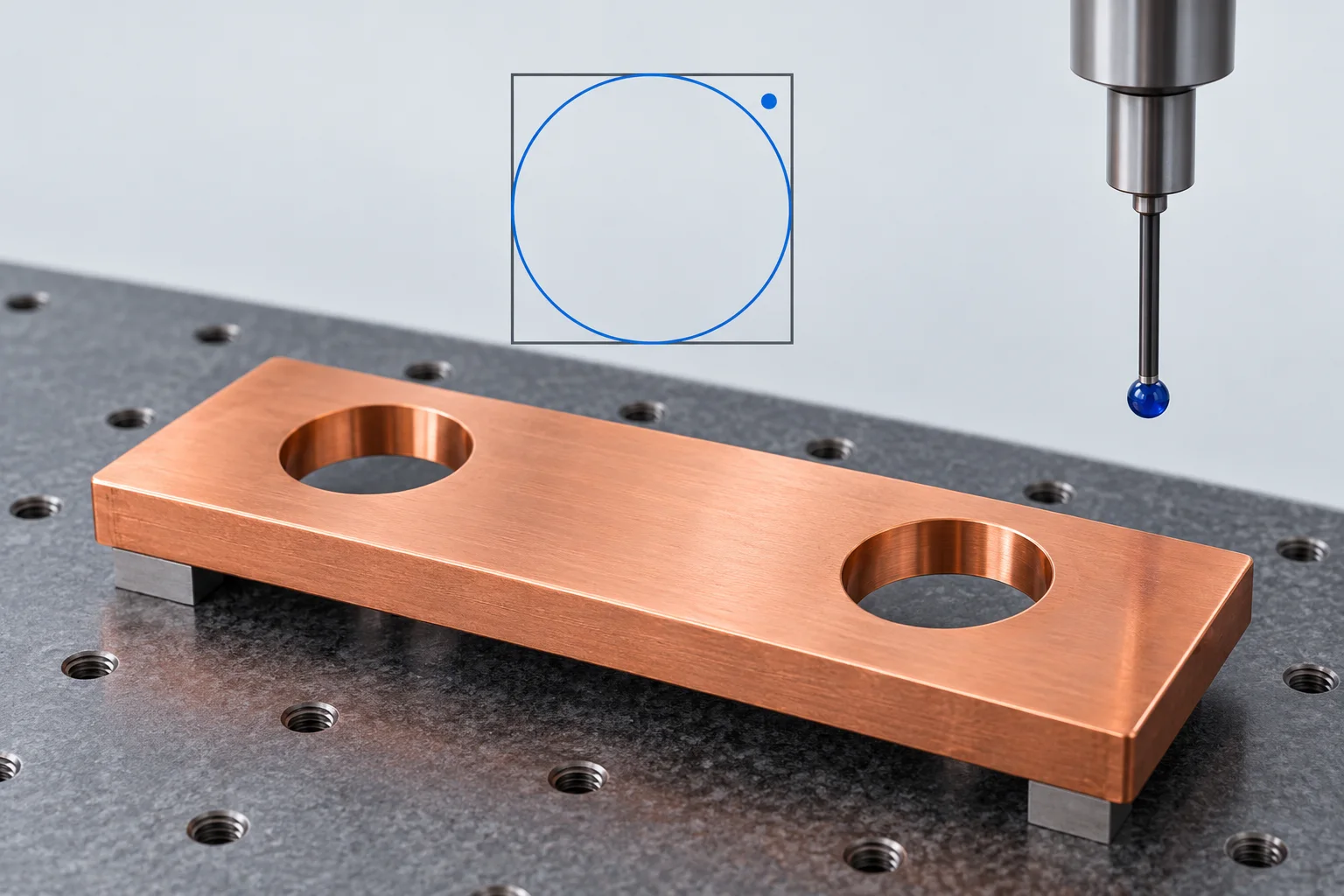

封面为 AI 孔位概念示意，不是宏川三坐标设备或检验记录。二维算例不代替完整GD&T要求，也不构成制造能力承诺。
