SMT螺母CAD孔里没有可见螺旋牙形，不能单凭画面认定它是光孔。部分CAD采用外观螺纹表示，实体几何仍保留圆柱面。采购应核对受控图纸、完整螺纹标注及模型版本；若模型与图纸冲突，先确认差异，再按约定文件放行。
外观螺纹和实体螺纹分别表示什么
Autodesk Fusion帮助明确区分cosmetic和modeled threads。前者把螺纹外观应用到选定几何，后者在几何中生成实际牙形；其API参考也用isModeled区分物理几何与外观表示。这是软件表示方式的区别，不能据此判断真实螺母是否已经加工。
| 手里的资料 | 能帮助核对 | 仍需确认 |
|---|---|---|
| 外观螺纹模型 | 外形、位置及相关螺纹设置 | 导出后信息是否保留 |
| 实体牙形模型 | 实际建模的螺旋几何 | 是否与受控规格一致 |
| 二维图纸 | 螺纹标注、深度和验收要求 | 版本、单位与批准状态 |
| 实物及检验记录 | 交付件是否满足相应要求 | 批次和判定依据关联 |
把孔径和螺纹规格分开
不能测量CAD里的圆柱直径后，直接把它改成螺纹公称尺寸。这个圆柱可能服务于软件的简化表示，也可能确为待加工孔，具体要看模型定义。螺母外径、孔径与螺纹公称直径是不同字段，询价时分别保留。
例如需求图纸可以标注“M3×0.5”，其中0.5 mm表示螺距，还应按项目要求注明公差等级、旋向和有效螺纹长度等条件。这个例子只是图纸需求参数，不声明宏川存在相应可售SKU。螺纹长度、孔总深与螺钉接合长度也不要合成一个数。
中性格式导出后再回读一次
建议交付贴片螺母资料时，保留原生模型、约定的交换文件和同版图纸。将交换文件在接收软件中重新打开，检查单位、外形、孔位置，以及约定要保留的螺纹信息。不同格式与导出选项可能保存不同内容，不能假设所有STEP文件都携带完整注释或牙形。
如果装配检查需要真实牙形，可由设计方确认是否提供实体螺纹模型；若只需空间避让，也应说明简化范围。即使模型包含牙形，它仍属于设计数据，无法替代实际加工和成品检验。量规方法可另看SMT螺母通止规验收。
文件冲突怎样留下可追溯记录
建议差异单列出文件名、版本、单位、冲突位置、拟采用的要求和批准人。合同或项目文件应约定哪份资料控制制造与验收。本页不替各项目设定“所有二维图永远优先”之类统一规则，也不建议接收方为让模型看起来一致而自行改牙。
常见问题
能看到螺旋牙形，就说明螺纹公差合格吗？ 模型只能说明其几何表示；公差和交付件合格性仍需对应要求与检验。
没有牙形的模型一定不能装配评审吗？ 先明确评审目的与简化范围，避免用外形检查替代螺纹配合验证。
参考资料
Autodesk Fusion thread tool；Autodesk Fusion ThreadFeature reference

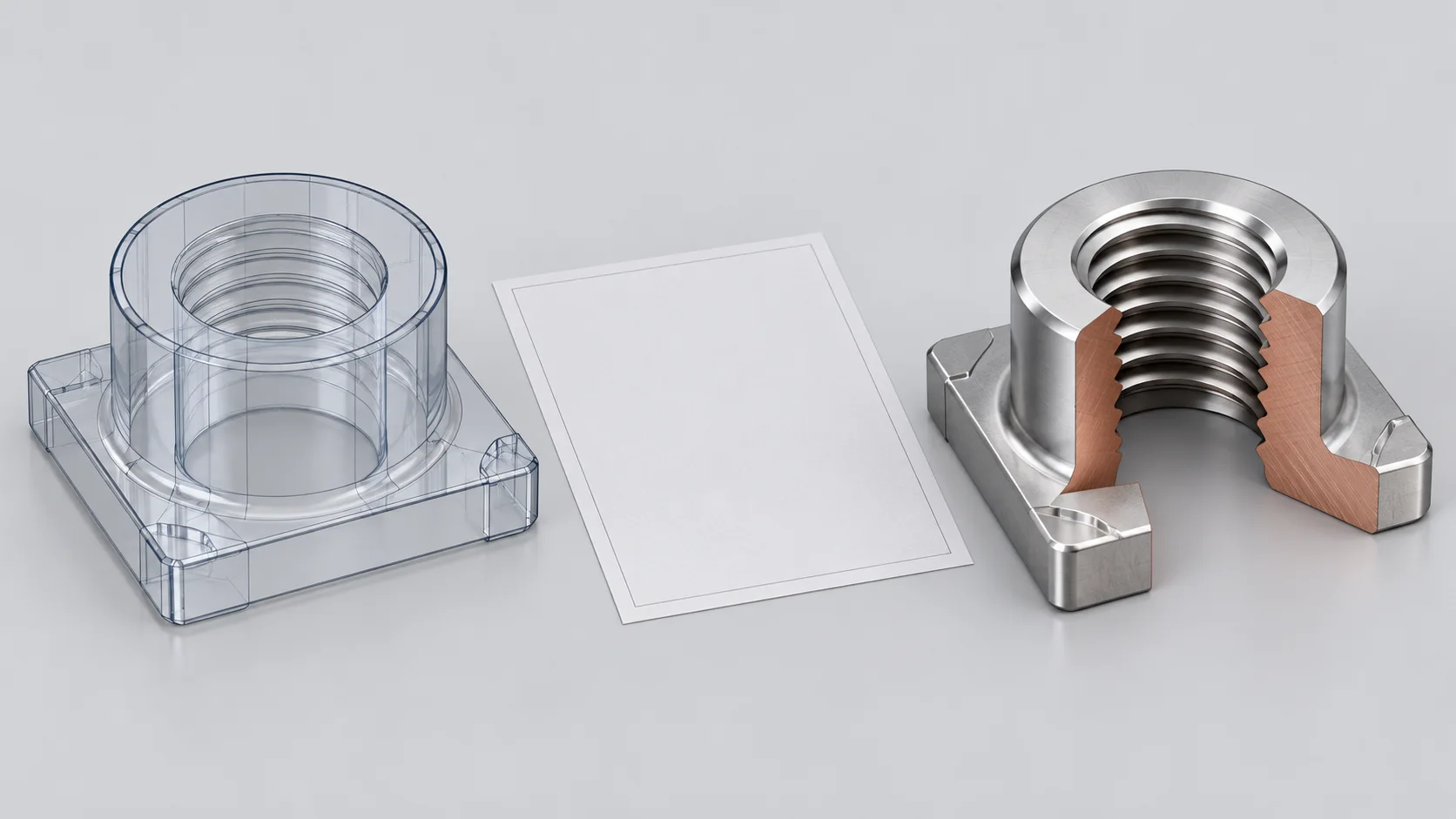

封面为AI的CAD表示与剖面概念示意，没有真实软件界面、型号、材质或检验结论。
