PCB铜排的方阻Rs描述均匀等厚材料在面内导电时的电阻尺度，单位常写Ω/□。在理想矩形直流模型中，Rs=ρ/t，端到端电阻R=Rs×L/W。方阻不能直接当作带孔、折弯和接头的整件电阻，也不能把Ω/□读成Ω/mm²。
先分清方阻、电阻率和电阻
Ossila的方阻理论页将电阻率与材料厚度关联，并说明四探针测量需要满足几何条件。把关系写成Rs=ρ/t时，ρ用Ω·m，厚度t用m，所得Rs以Ω/□表示。实际矩形的长度L与宽度W之比无量纲，因而可以用它计算串联的“方数”。
| 量 | 单位 | 计算中对应什么 |
|---|---|---|
| 电阻率ρ | Ω·m | 给定状态和温度下的材料参数 |
| 厚度t | m或换算后的mm | 方阻计算必须统一长度单位 |
| 方阻Rs | Ω/□ | 等厚面内导电的尺度 |
| 电阻R | Ω、mΩ或μΩ | 明确定义的两端之间的结果 |
三个方为什么不等于三平方毫米
以下为假设演算。取均匀材料电阻率1.75×10⁻⁸ Ω·m、厚度0.50 mm，即0.00050 m，则Rs=35 μΩ/□。若L=30 mm、W=10 mm，L/W=3，理想端到端电阻为105 μΩ。这里的材料数值和尺寸均不代表宏川规格。
将长度和宽度同时放大两倍，改成60 mm与20 mm，厚度和电阻率保持不变，仍为三个方，理想电阻也仍为105 μΩ。面积已经变大，方数却没有变。因此方阻中的“方”表示几何比例，不能将它当成每单位面积的电阻。
模型里还藏着进出流条件
上述矩形公式假设材料均匀、截面一致，电流在两个完整端面间近似均匀流动。真实PCB铜汇流条若通过小焊盘、螺孔或局部接触进出流，电流会扩展或收缩；窄颈、孔洞及接头也会改变路径。此时不能只数外轮廓里的方格，就给整件出具电阻结论。
Ossila同时提醒，四探针公式受样品边缘、厚度及探针间距影响，不满足条件时需修正。这说明“采用四根探针”与“公式适用于该铜排”需要分别核对。薄膜仪器的方法不能未经评估直接套在任意厚铜件上。
询价和验收怎样写得清楚
建议同时注明材料状态、厚度和温度，再定义电流施加区域及电压取样位置。报告若给方阻，应保留测量方法和几何修正；若给成品电阻，应标明是否包含焊点和外部接触。温度可比性另见铜排电阻换算到20℃的条件。直流模型也不能覆盖高频集肤与邻近效应。
常见问题
面积越大，方阻就越小吗？ 在电阻率和厚度不变的理想条件下，方阻不因整片等比例放大而改变；实际两点电阻还要看几何与接触。
方阻合格就能承诺电流吗？ 电流能力还需结合接头、散热和允许温度验证。
参考资料
Ossila sheet resistance theory；Ossila measurement guide

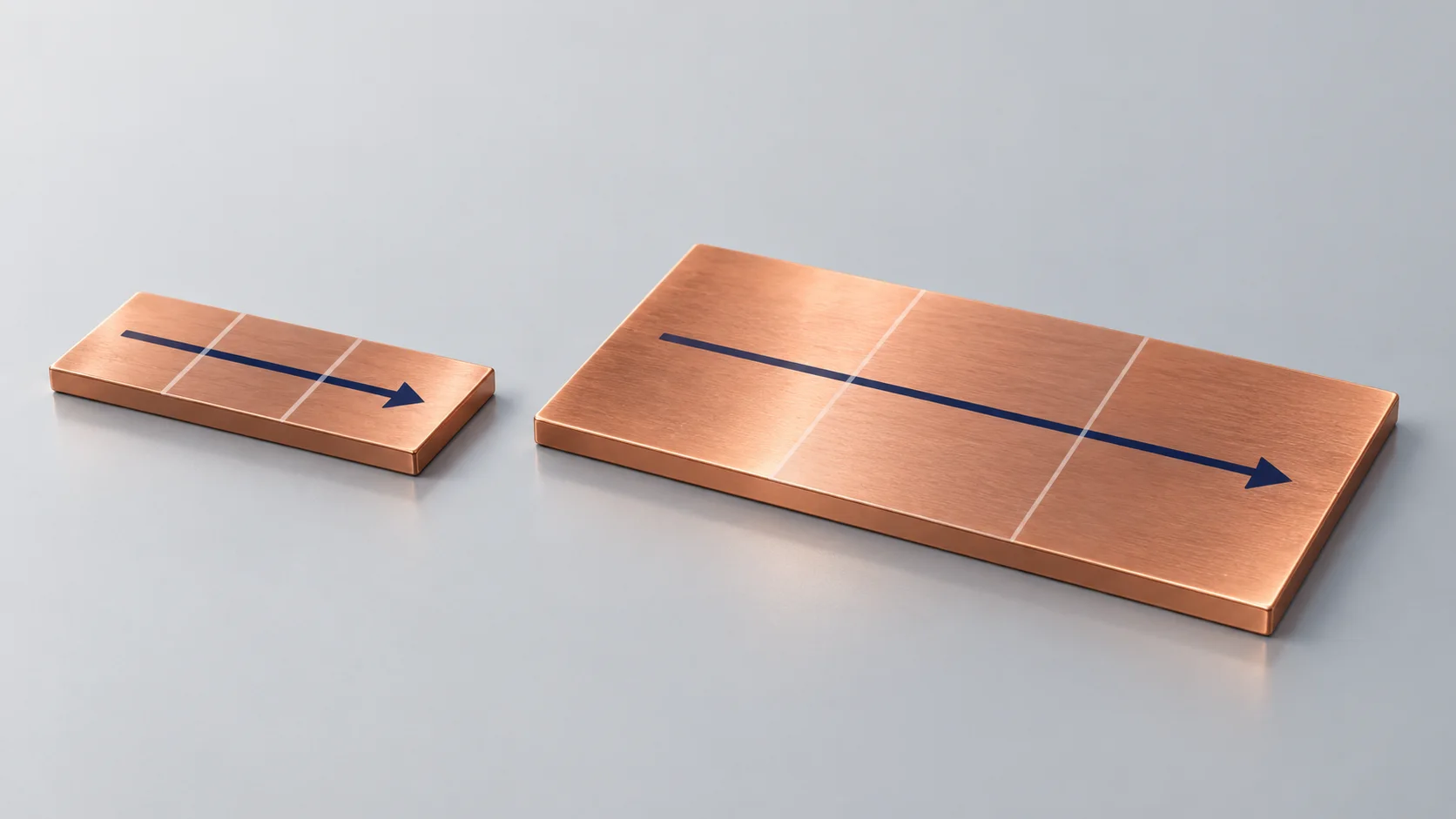

封面为AI几何示意，方格仅为比例提示，不是切槽或实测尺寸。全部算例均为假设，不构成材料或产品保证值。
