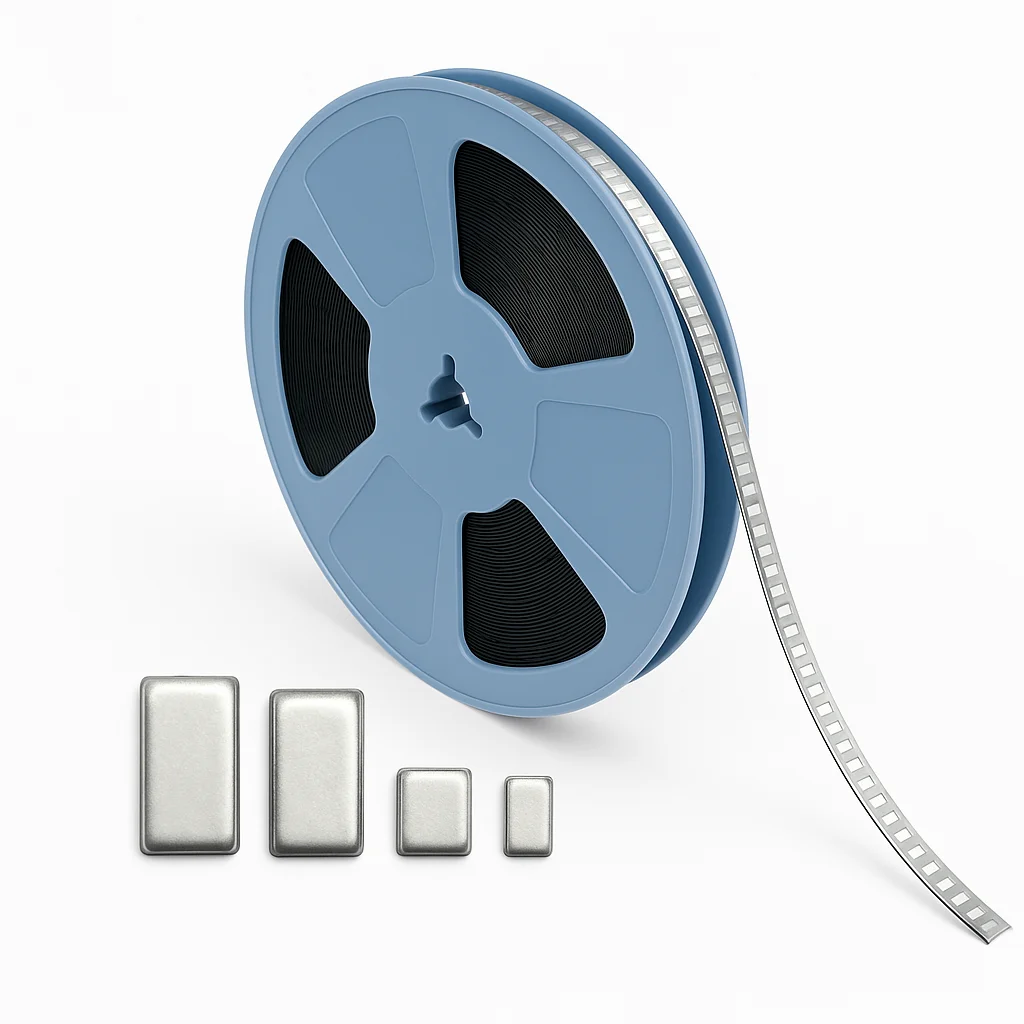

什么是SMT汇流条？
SMT汇流条是一种采用表面贴装技术（Surface Mount Technology）的导电连接件，专为高电流PCB设计而开发。与传统插件式汇流排不同，SMT汇流条可以直接通过回流焊工艺焊接在PCB表面，实现全自动化生产。
这种设计理念源自汽车电子和储能行业的需求：当电流超过100A时，普通PCB铜箔无法承受，而传统螺栓连接的汇流排又占用空间、增加装配成本。SMT汇流条正是解决这一矛盾的关键器件。
SMT汇流条与传统汇流排对比
| 特性 | SMT汇流条 | 传统汇流排 |
|---|---|---|
| 安装方式 | 回流焊（SMT） | 螺栓/焊接 |
| 自动化程度 | 全自动贴片 | 需人工装配 |
| 空间占用 | 低（贴片式） | 高（需预留螺栓孔） |
| 载流能力 | 50-300A | 100-1000A |
| 单件成本 | 中等 | 低（但装配成本高） |
| 适用场景 | 批量生产、自动化产线 | 小批量、定制项目 |
SMT汇流条的核心技术参数
选择合适的SMT汇流条，需要关注以下几个关键技术参数：
载流能力与尺寸规格
| 型号 | 尺寸(长×宽×厚) | 额定电流 | 电阻值 | 适用场景 |
|---|---|---|---|---|
| HC-SMT-50 | 30×10×2mm | 50A | ≤0.5mΩ | BMS电池管理 |
| HC-SMT-100 | 40×15×2.5mm | 100A | ≤0.3mΩ | 48V电源系统 |
| HC-SMT-150 | 50×20×3mm | 150A | ≤0.2mΩ | 储能逆变器 |
| HC-SMT-200 | 60×25×3.5mm | 200A | ≤0.15mΩ | 电动汽车充电 |
| HC-SMT-300 | 80×30×4mm | 300A | ≤0.1mΩ | 工业变频器 |
材料与表面处理
SMT汇流条的核心材料是高纯度铜（≥99.9%），表面处理直接影响焊接性能和导电效率：
| 表面处理 | 特点 | 焊接温度 | 适用环境 |
|---|---|---|---|
| 镀锡 | 可焊性好，成本低 | 235-260°C | 常规电子设备 |
| 镀镍 | 耐磨，抗氧化 | 250-280°C | 高温、腐蚀环境 |
| 镍底镀锡 | 兼顾焊接与耐久 | 240-265°C | 汽车电子首选 |
| 镀银 | 导电性最佳 | 230-255°C | 大电流、高可靠性 |
SMT汇流条的应用场景
随着新能源汽车、储能系统、工业自动化的发展，SMT汇流条的应用场景日益广泛：
主要应用领域
- 新能源汽车：BMS电池管理系统、DC-DC转换器、车载充电机（OBC）
- 储能系统：电池簇汇流、PCS功率转换系统、家庭储能单元
- 工业电源：UPS不间断电源、变频器、伺服驱动器
- 通信设备：5G基站电源、数据中心配电单元
以48V汽车电源系统为例，传统方案需要多个螺栓连接的铜排，装配时间约15分钟/台。采用SMT汇流条后，整板回流焊仅需3分钟，装配效率提升5倍以上。
SMT汇流条的选型要点
在实际选型时，工程师需要综合考虑以下因素：
- 载流需求：预留20-30%的电流裕量，避免温升过高
- PCB布局：确认焊盘尺寸、铜箔厚度、过孔设计
- 焊接工艺：回流焊温度曲线需匹配镀层要求
- 机械应力：大尺寸汇流条需要额外的固定点或支撑
- 成本控制：批量生产优先选择编带包装，小批量可选散装
更多选型指导，请访问我们的SMT汇流条产品页面，或使用在线价格计算器快速获取报价。
为什么选择宏川精密？
作为专业的电子元器件制造商，宏川精密在SMT汇流条领域拥有独特优势：
- 无模具开发：采用柔性冲压工艺，无需开模，样品3天交付
- 全规格覆盖：50A-300A完整产品线，支持定制尺寸
- 品质保证：IATF 16949认证，满足汽车电子标准
- 快速响应：7×24小时技术支持，样品免费
无论您是设计48V轻混系统、储能BMS，还是工业电源方案，我们都可提供最适合的SMT汇流条解决方案。欢迎访问产品中心了解完整产品线，或联系我们的工程团队获取技术支持。
