机场地面电源400Hz变流器PCB焊接端子怎么选：冲击电流、振动和温升验证

内容摘要

机场地面电源的PCB焊接端子需要承受整流逆变冲击、频繁插拔、车辆振动和户外温差。本文说明电流路径、机械支撑、温升与焊接验证。

快速结论：机场地面电源 400Hz 变流器选择 PCB 焊接端子，应同时验证整流启动冲击、逆变输出负载变化、线缆重量、车辆振动、户外温差和维护插拔。端子额定电流只是起点，焊盘出口和线缆支撑往往更早形成热点或疲劳点。

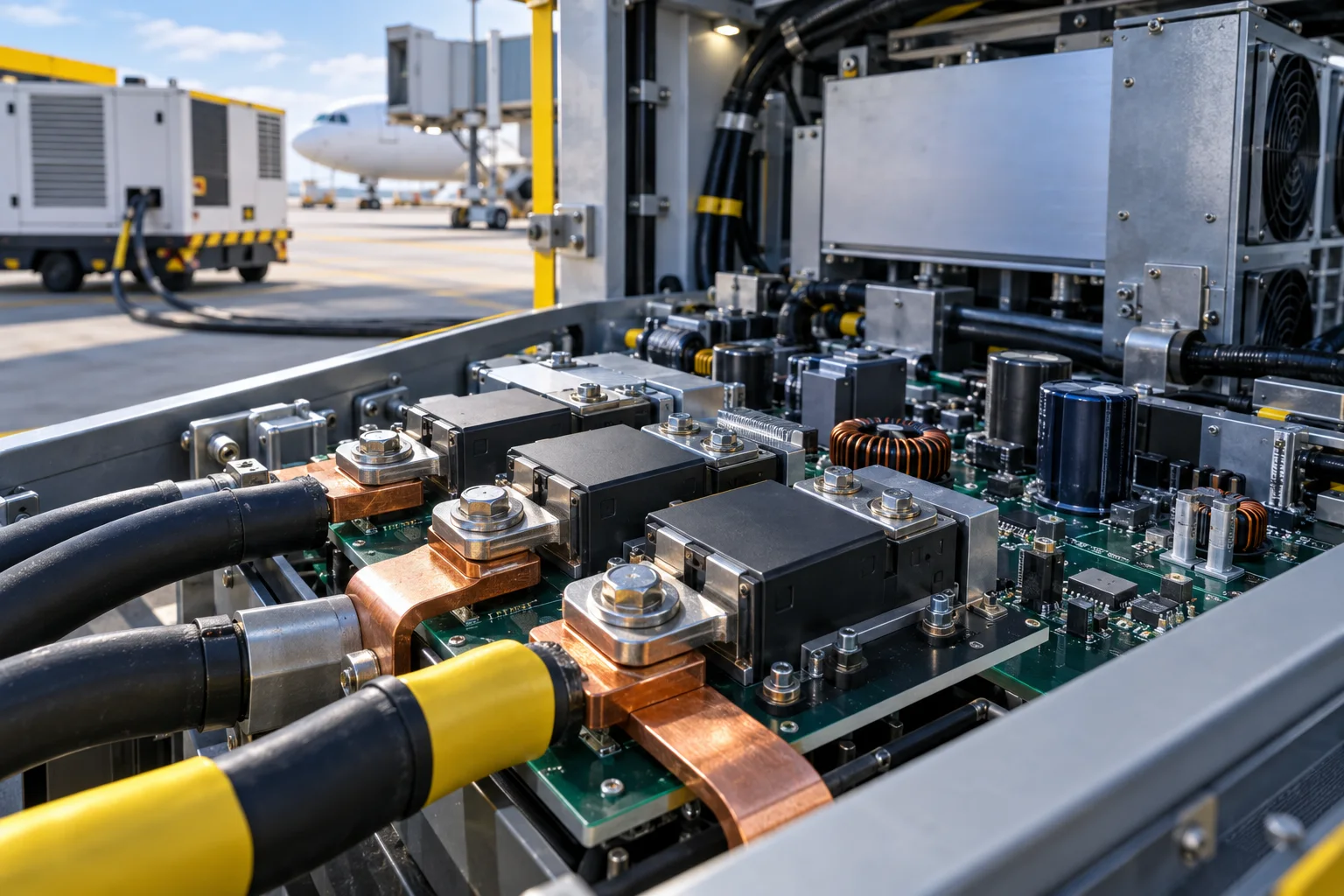

移动式或固定式机场地面电源需要把市电整流、DC-Link、逆变模块、滤波器和飞机侧线缆连接起来。PCB 焊接端子适合在功率板与铜排或粗线缆之间建立紧凑连接，但不能承受线缆拖拽和插头操作产生的全部机械力。

宏川精密五金提供PCB焊接端子。打样时应提供输入输出电压、持续和峰值电流、启动时间、线径、板厚铜厚、振动条件、风道和防护等级。

测试覆盖冷机启动、空载、额定航空负载、负载突变、长时间供电和最高环境温度。分别测端子本体、焊脚、焊盘出口、过孔区、铜排连接和线缆压接点，并用四线法记录分段压降。若焊盘出口偏热，可结合端子过热与焊盘出口排查定位。

粗线缆应在靠近端子处设置独立夹持，弯曲半径和走线方向不能持续扭转焊点。户外设备还应检查凝露路径、排水、污染和金属壳体间距。焊接后检查润湿、覆盖、垂直度和板底支撑；完成振动、冷热循环和维护拆装后，再复测低阻与通电温升。

不够。还要覆盖变流器启动、负载阶跃、线缆支撑和最高环境温度。

不建议。线缆质量和插拔力应由独立结构承担。

提供电流波形、运行时间、线径、板厚铜厚、振动、风道与环境条件，可从焊接端子产品页开始确认。

把文章信息用于实际选型

可先查阅产品目录和型号说明。需要确认某个项目时，提交型号或图纸、数量及关键使用条件；本文链接会随询盘带入，便于沟通。

文章用于说明选型思路，不替代具体型号的确认图纸、测试条件或供货文件。涉及标准和参数时，请以文中所引资料及适用版本为准。
