直接回答 贴片螺母的配套螺钉长度要同时满足最小有效啮合和最大允许旋入量。只看 M3、M4 或螺母外形高度选长度，可能遇到旋入不足、盲孔顶底或穿出后干涉 PCB。锁紧扭矩合适也不能排除这些几何问题。
先把四个长度分开
| 符号 | 定义 | 检查重点 |
|---|---|---|
| L | 从选定承压基准到螺钉端部的长度 | 与螺钉图纸的长度定义一致 |
| T | 同一基准到螺母入口的夹持叠层厚度 | 计入支架、垫片及相关台阶 |
| e=L−T | 进入螺母的几何长度 | 不等于全部有效牙合长度 |
| a | 入口倒角及端部不完整螺纹的等效损失 | 由图纸或供应商确认 |
螺钉长度从哪里量，应按对应螺钉图纸确认，不能把头部高度直接并入或扣掉。盲孔的可用旋入深度、实体孔深和完整螺纹深度也应分别确认。Würth 的盲孔端子图纸与使用注意事项就对旋入深度作了专门说明，不能把外形总高度直接当作孔深。
用一个带公差的例子检查
以下仅为几何演算。假设 L=5.00±0.10 mm，T=2.00±0.15 mm，则 emin=4.90−2.15=2.75 mm，emax=5.10−1.85=3.25 mm。
若设计方另行要求至少 2.50 mm 的有效啮合，且经图纸确认 amax=0.30 mm，则最坏情况下只有 2.75−0.30=2.45 mm，达不到这项假设要求。若供应商确认最小可用旋入深度为 3.50 mm，最长旋入状态留下 0.25 mm 余量；是否足够，仍要按双方约定的防顶底余量判断。这里的数值都不是某款宏川螺母的参数。
装配图上补齐这些检查
盲孔件重点核孔底和螺钉端部。通孔件还要检查 PCB 是否留有合适避让，以及螺钉穿出后到铜箔、器件、外壳的距离。若导电螺钉靠近其他电位，还需按整机要求核对电气间隙，不能只做到机械上不碰撞。
建议把螺钉完整料号、长度公差、垫片和支架厚度、螺母焊后高度写进装配图，分别试装最长螺钉配最薄叠层、最短螺钉配最厚叠层。先确认零件真正夹紧且没有顶底，再做规定的锁附与可靠性验证。制造商给出的破坏扭矩不能当作日常锁紧扭矩。
常见问题
有效啮合取一倍直径就够吗？ 不能直接作为通用判据。材料、螺纹公差、载荷及焊点承载都需要核对，应采用对应零件的图纸和验证要求。
螺钉顶底后减小扭矩能解决吗？ 顶底是长度和空间冲突，先修正尺寸配合，再确认锁附参数。
相关产品与延伸阅读
查看相关产品 · 扭出扭矩与锁紧扭矩的区别 · 提交图纸和应用条件
资料来源

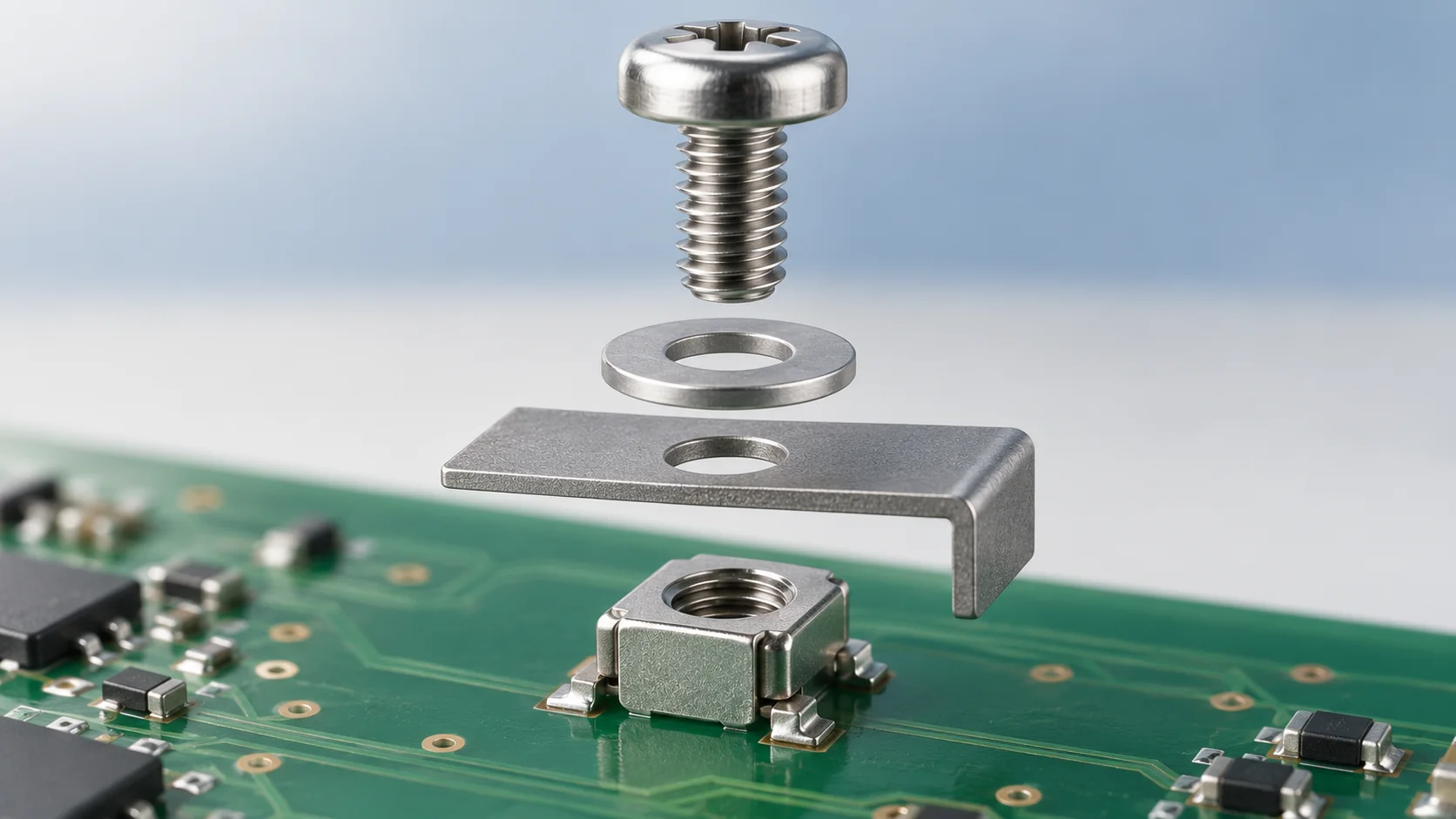

资料核验于 2026 年 10 月 6 日。文中算例仅说明方法，不代表宏川产品性能或试验结果。封面为 AI 生成的工程示意图，不是产品实拍。
