PCB铜排仿真中的总电流，应由完整截面上的法向电流密度积分得到，写为I=∫A J·n dA。局部电流密度峰值乘截面积，通常不能代替这个积分。先确认截面、法向、分量和单位，再检查结果是否与模型输入及其他完整截面一致。
电流密度的大小与穿过截面的分量不同
COMSOL官方法向通量教程使用电流密度矢量与单位法向量的点积，再对面积积分。其Normal Current Density说明也区分向内与向外电流。斜截面上，J的模值未必等于J·n；切向分量不贡献穿过该面的净电流。
| 结果 | 常见单位 | 解释 |
|---|---|---|
| 电流密度模值|J| | A/m²或A/mm² | 局部矢量大小 |
| 法向分量J·n | A/m²或A/mm² | 带方向符号的穿面分量 |
| 峰值 | 同电流密度单位 | 某位置或所选区域最大值 |
| 面积分I | A | 指定完整区域的净电流 |
用两块区域算一次
假设一个完整截面分成两块，4 mm²区域的均匀法向电流密度为2 A/mm²，另6 mm²为3 A/mm²，方向相同。总电流为4×2+6×3=26 A。若把最大值3 A/mm²乘总面积10 mm²，会得到30 A，与该分布的积分不同。数值均为假设，不是宏川仿真或载流参数。
若所有法向反向，积分变为−26 A，表示同一电流相对法向的符号改变。两块区域若有相反流向，净值则需带符号相加，不能用模值相加替代。1 A/mm²等于10⁶ A/m²，面积单位也必须配套，最终确认输出为A。
先确保截面选完整
评审定制PCB铜排模型时，建议保存截面位置图、所选材料区域、法向方向及积分表达式。孔洞不属于导电面积，邻近导体也不能未经说明混入同一总值。后处理切面与真实几何边界可能使用不同变量，需查所用接口与版本，不要直接复制旧教程的名称或单位修正。
对稳态直流、截面之间没有旁支或源汇的同一路径，可比较多处完整截面结果作为守恒核对。误差接受范围需由网格、求解精度及项目目标确定；积分接近输入电流也不自动证明温升、接头或局部热点已经合格。
给报告留下可复查的数据
建议同时报告输入电流、截面积、积分值，以及局部峰值的位置与求取方式。孔洞周围的几何问题可另查铜排孔洞与净截面积。本页只讨论稳态导电总量核算，交流相量和位移电流等问题需采用对应定义。
常见问题
所有截面都能用平均值乘面积吗？ 只有平均值确为相同区域的带符号法向面积平均时，才与相应积分一致。
积分正确就能忽略峰值吗？ 总量核对与局部评估分别进行，局部电流集中仍需结合模型与热结果分析。
参考资料
COMSOL total normal flux；COMSOL normal current density

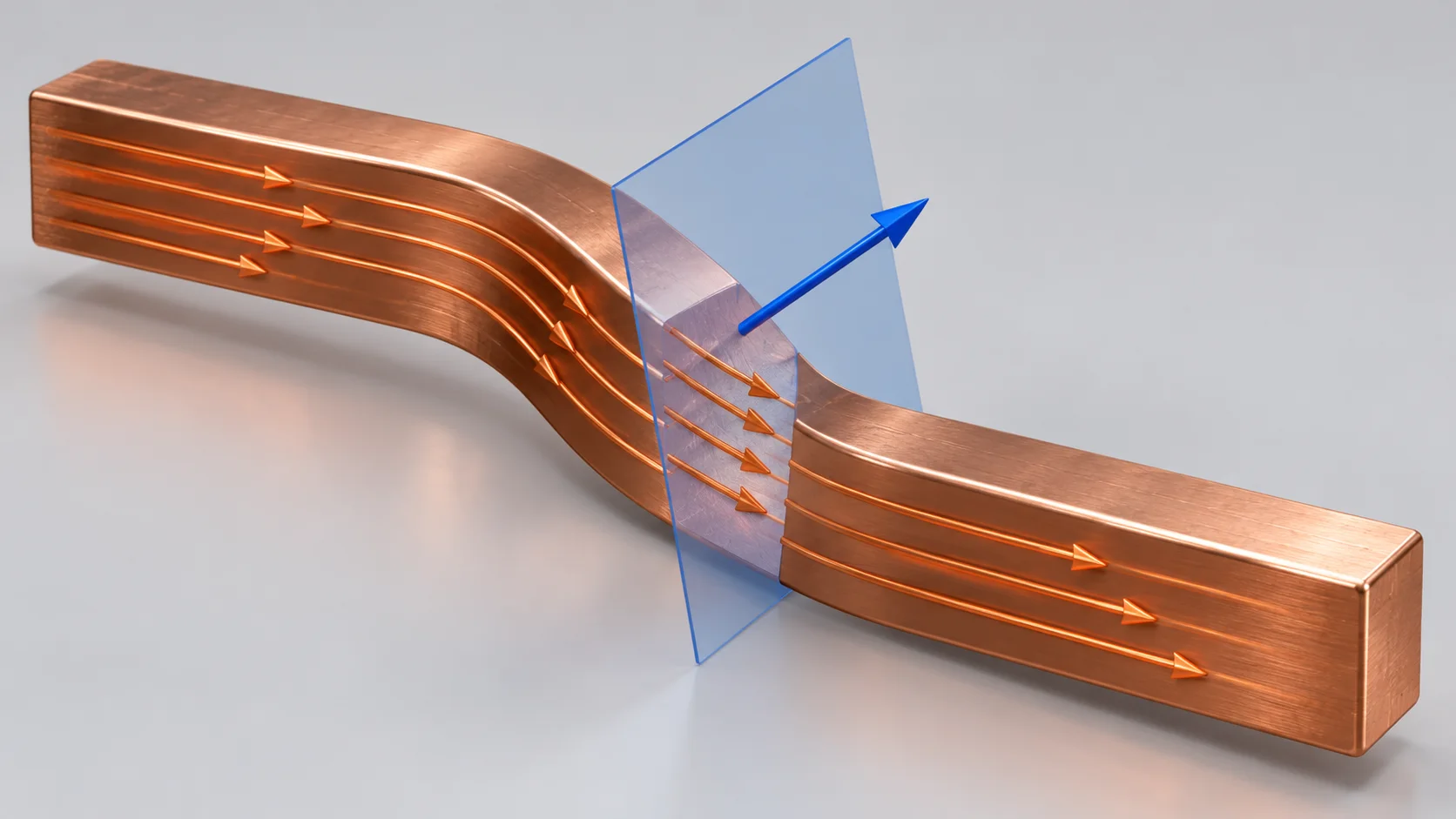

封面为AI截面和方向概念，箭头不是实测电流线或计算云图。本文不承诺宏川仿真服务或产品额定。
