PCB铜排某一面的平面度合格，不能证明它与安装基准平行。平面度限制单一表面的形状，平行度还限制该表面相对指定基准的方向。图纸应分别标明受检表面、基准和公差，检验时保留对应的建立基准及支撑方法。
一个面很平，也可能倾斜
KEYENCE的形状公差说明将平面度归为不需要基准的形状控制；方向公差说明则指出，平行度需要基准。两种要求都可用相隔一定距离的平面表达公差带，但平行度公差带的方向受指定基准约束。
假设理想表面B本身完全平直，相对基准平面A有倾斜，在沿A的50 mm投影长度内，高度上升0.10 mm。B的理想平面度仍为零；若用平行于A的两平面包容B，在这个理想几何下，所需间距为0.10 mm。这说明形状与方向应分别看。数字只用于几何说明，不是铜排公差。
| 要求 | 控制内容 | 图纸或报告要说明 |
|---|---|---|
| 平面度 | 一个指定表面的形状 | 表面范围、公差及评价方法 |
| 平行度 | 相对基准的方向及受控表面 | 基准标识、建立方式及公差带 |
| 厚度尺寸 | 按图纸定义的尺寸要求 | 测量位置与适用规则 |
| 粗糙度 | 规定尺度下的表面纹理参数 | 参数、方向与测量条件 |
平台不自动等于图纸基准
先确认哪一个实际表面被指定为基准特征，再按图纸采用的公差体系及批准方法建立基准。把铜排任意一面贴在平台上，可能改变检验对象。也不要为了让百分表读数更小，先把被测面整体调平，却仍将结果作为相对原基准的平行度。
接触面上若有孔、倒角、局部凸台或镀层，应明确哪些区域属于受检面。薄铜排还需记录自由状态或指定约束、支撑位置和测力，防止夹具把待检变形压掉。零件在锁紧状态下的结果应与自由状态结果区分。
报告要能让另一位检验员复现
保存受检面与基准的示意、测点分布、原始坐标、拟合或评价算法及设备状态。少量测点可能漏掉局部形状变化，单条扫描也未必覆盖整个面。测点方案由实际几何、公差与风险确定，本页不给出通用点数或统一合格值。
询问定制PCB铜排时，附配合件和装配基准，避免只写“底面要平”。Ra与Rz表面粗糙度描述另一类要求，表面光亮或粗糙度合格也不能替代平面度和平行度。
常见问题
厚度几个点相同，就能证明两面平行吗？应按完整图纸与量测方法判断，少量局部读数无法覆盖整个面的方向和形状。
两项公差能统一成一个平台高度极差吗？先确认基准、方向和评价算法，不能给不同定义的结果使用同一名称。
参考资料
KEYENCE形状公差与平面度；KEYENCE方向公差与平行度。

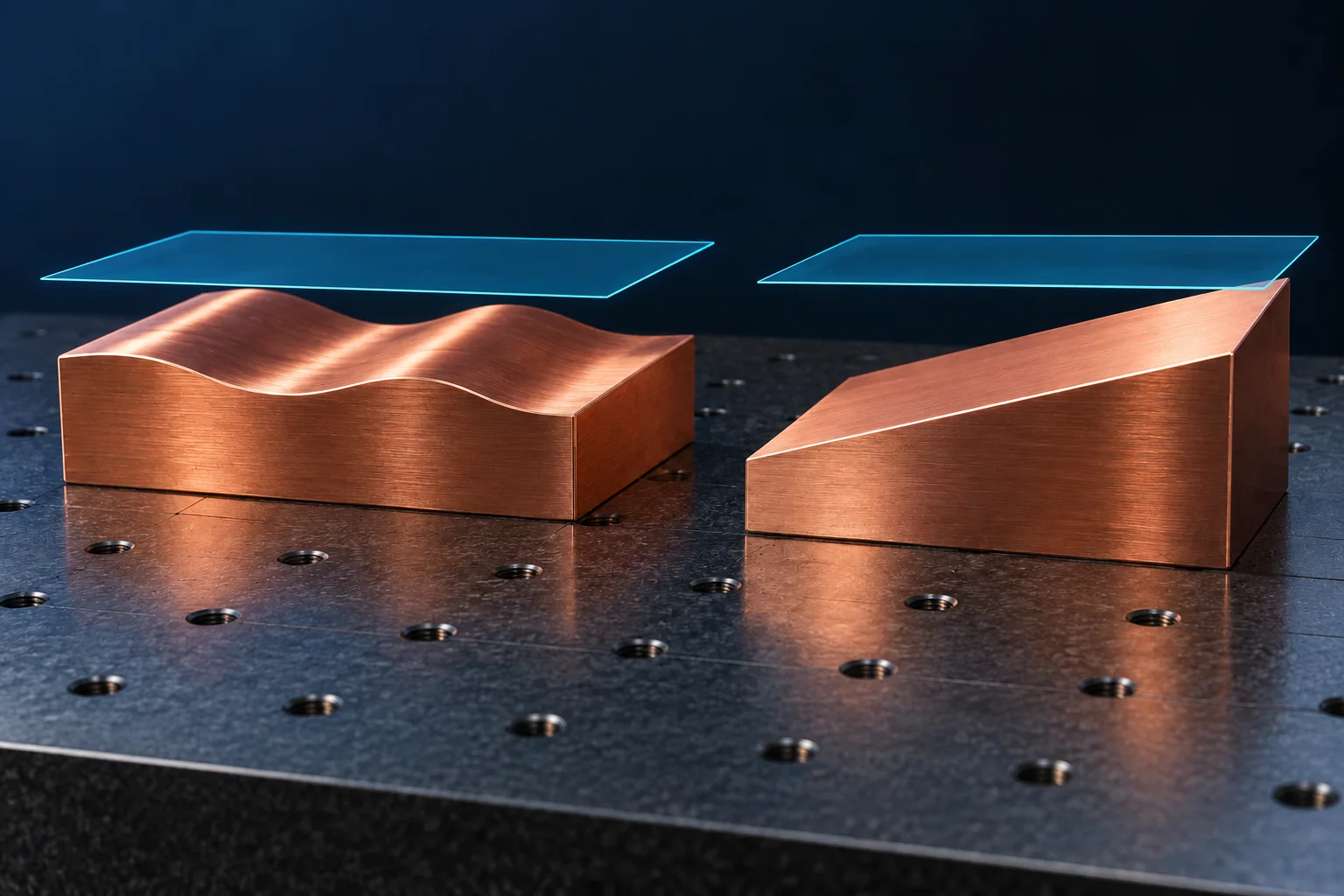

封面为 AI 几何概念示意，不是宏川量测记录。理想平面与0.10 mm算例不构成制造公差或检验能力承诺。
