单一圆柱折弯的PCB铜排，可将两个切点外的直段长度与弯曲区展开量相加。采用线性K系数模型时，弯曲展开量 BA=θ(R+Kt)，θ用弧度，R为内半径，t为厚度。图纸外形腿长若量到虚拟交点，不能直接当作切点直段代入。
先约定长度从哪里量
Autodesk Inventor 的展开规则说明给出了线性K系数公式，并区分不同角度参考方式。对定制铜排，先在截面图标出圆弧与直线相接的切点，再分别定义直段、内半径和折弯角。
K表示中性层距内表面的距离与厚度之比。它是无量纲参数，不能把它写成毫米，也不能把外圆半径代入内半径的位置。这里采用的是从平直状态发生的转角；若图纸标的是开口内角，应先确认转换关系及软件设置。
| 输入 | 本例定义 | 常见混淆 |
|---|---|---|
| L₁、L₂ | 端部到相应圆弧切点的直段 | 量到外轮廓虚拟交点的腿长 |
| R | 成形后内圆弧半径 | 外半径或模具名义尺寸 |
| θ | 材料弯曲转角 | 弧度、角度和开口角混用 |
| K | 中性层偏置与厚度的比值 | 把软件默认值当成材料常数 |
一组只用于说明方法的演算
假设 L₁=10 mm、L₂=20 mm，R=2 mm，t=1 mm，转角90°，并暂取 K=0.40。先换 θ=π/2，得到 BA=(π/2)×(2+0.40×1)≈3.77 mm。总展开长度约为 10+20+3.77=33.77 mm。
其中 K=0.40 是假设输入，不是所有铜材的推荐值。33.77 mm也没有包含加工修边余量，不能直接下发为某款宏川铜排的下料长度。若输入的10和20实际是外侧总腿长，必须先按对应几何方法处理，不能重复计入弯曲区域。
为什么需要工厂自己的折弯记录
Autodesk 的折弯表说明将表格与材料厚度、半径及角度关联，并指出测量试样对建立表格的重要性。设计方和制造方应使用同一版本的展开规则，再用对应材料、设备及工序的实物结果复核。
建议保存试样原始长度、厚度、材料状态、轧制方向、成形后半径和角度，以及直段测量基准。调K系数处理的是展开长度模型；卸载后的角度回弹和外侧开裂仍需分别验证，不能只因展开长度匹配就宣布全部折弯质量合格。
展开图与成品图哪个用于验收
询问折弯PCB铜排时，标明成品功能尺寸、受控模型、展开图版本及文件优先顺序。若展开图只是供制造参考，也应注明，避免双方各自修改下料尺寸后仍沿用同一版本号。
本方法不覆盖压印减薄、复杂曲面或多个相互影响的成形区。材料成形能力可另看铜带状态、半径与轧制方向，它决定的边界与本页展开计算不同。
常见问题
展开长度就是两条外边长相加吗？要核量取基准和弯曲区定义，不能直接相加。
换铜材状态后还能用旧K值吗？应重新核对原记录的适用范围，并以实际工艺验证。

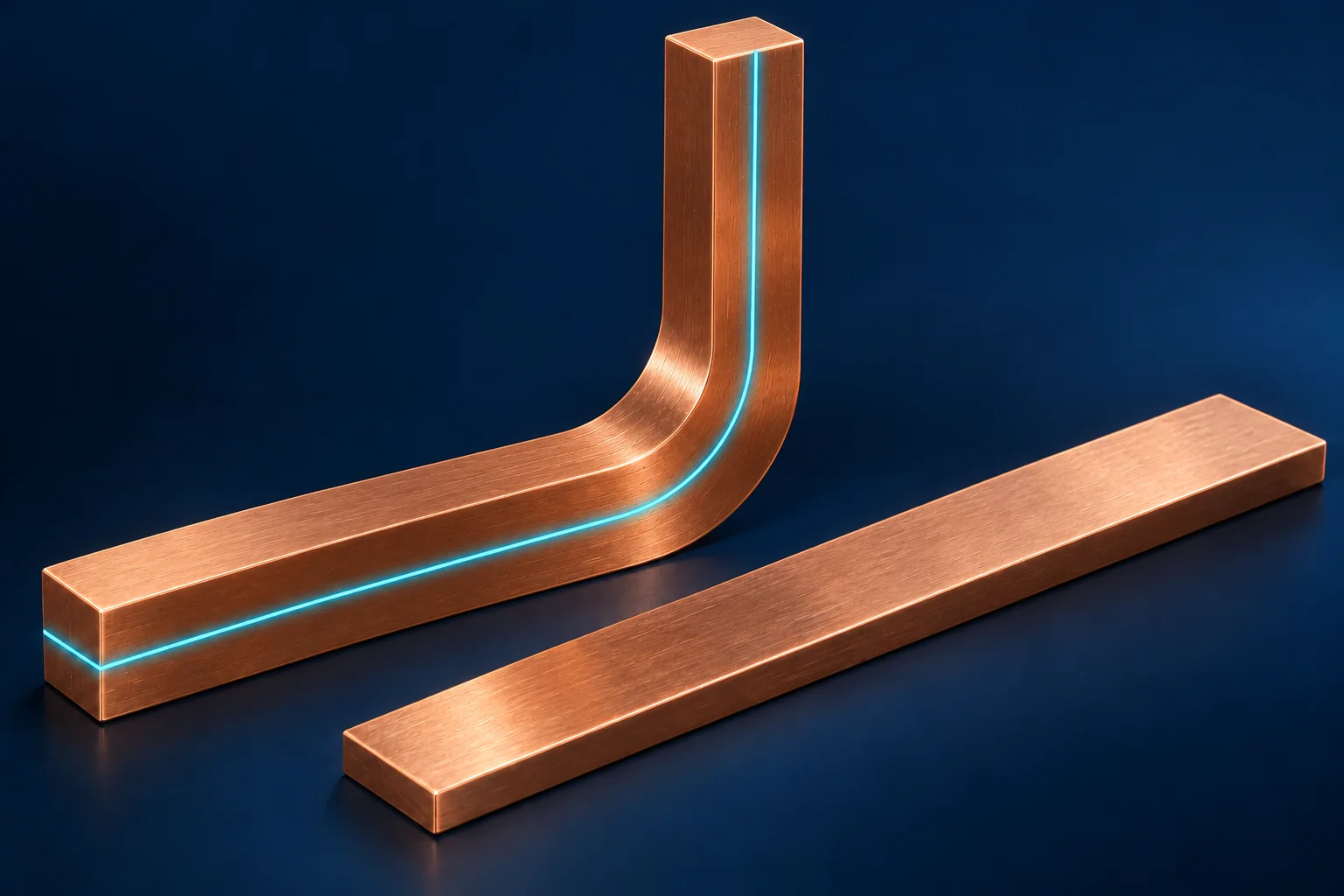

封面为 AI 折弯与中性层概念示意，不是宏川加工图。算例不构成推荐K值、下料尺寸或折弯能力承诺。
