普通贴片PCB跳线用于连接导电路径，不能仅凭截面小或“会烧断”就当作保险丝。作为保护器件，需要针对规定电压和故障电流证明安全分断，以及相应的时间电流特性。缺少这些额定值与试验资料时，应让已确认适用的保护器件承担切断功能。
载流和分断回答不同问题
查阅Littelfuse 熔断器选型指南可见，选型同时涉及运行电流、额定电压、预期故障电流和分断能力。导体在正常电流下的压降与温升，不能推出它在故障时能安全开路。某次试样出现断口，也不能替代规定条件下的分断验证。
| 资料 | 回答的问题 | 不能替代什么 |
|---|---|---|
| 导通电阻与温升 | 正常运行的连接损耗 | 故障安全分断 |
| 时间电流特性 | 规定电流范围内的动作过程 | 额定电压和分断能力 |
| 分断额定值 | 规定条件下能中断的故障电流 | 所有电源与布线条件 |
| 总切断I²t | 直到电流完全中断的平方积分 | 仅有熔化I²t的数值 |
金属熔化后，过程还没有结束
Littelfuse 的 Fuseology 资料分别定义熔化、燃弧和总切断 I²t，总切断 I²t 为前两项之和，单位为 A²·s。评审下游承受的故障过程时，不能只拿熔化阶段的数据当作全部过程。
下面只演算定义。若某指定测试报告给出的熔化 I²t 为 100 A²·s、燃弧 I²t 为 40 A²·s，总切断值为 140 A²·s。数据为假设，不表示任何跨接片或保险丝参数。I²t 本身也不是以 J 表示的能量；计算热量还需要电阻及其随时间的变化。
把跳线与保护器件分工写清楚
对surface mount PCB jumpers，采购资料可分别要求正常工况下的连接验证，以及整机保护动作期间的导电路径耐受验证。保护器件的文件则要对应实际交流或直流类型、系统电压、预期故障电流和安装条件。不要把交流分断资料直接用于直流系统。
建议在原理图中确认保护器件是否位于需要保护的电流路径上。若另有跨接铜区或线束绕过保护位置，应先评审电路拓扑，不能只看器件清单上“已经有保险丝”。测试范围需要覆盖PCB、焊点、外部导体与绝缘状态。
验证使用受控设备和完整边界
故障与分断试验应由具备能力的人员在受控条件下完成。本文不提供在裸板上人为短路或让跳线烧断的操作方法。报告应保存电源条件、电流与电压波形、保护动作时间、试样版本，以及试验后焊点、导体和绝缘检查。
正常脉冲积分的读法见RMS与I²t计算说明。有了积分数值仍需与适用保护资料和实际试验条件对应，不能单独据此宣布系统安全。
常见问题
把跳线做薄，能设定一个稳定熔断电流吗？几何变化不足以建立保护额定值，还需要材料、制造、环境、动作与分断等完整验证。
承受一次故障电流就等于通过保护验证吗？耐受与切断是不同功能，分别按实际条件和规范确认。

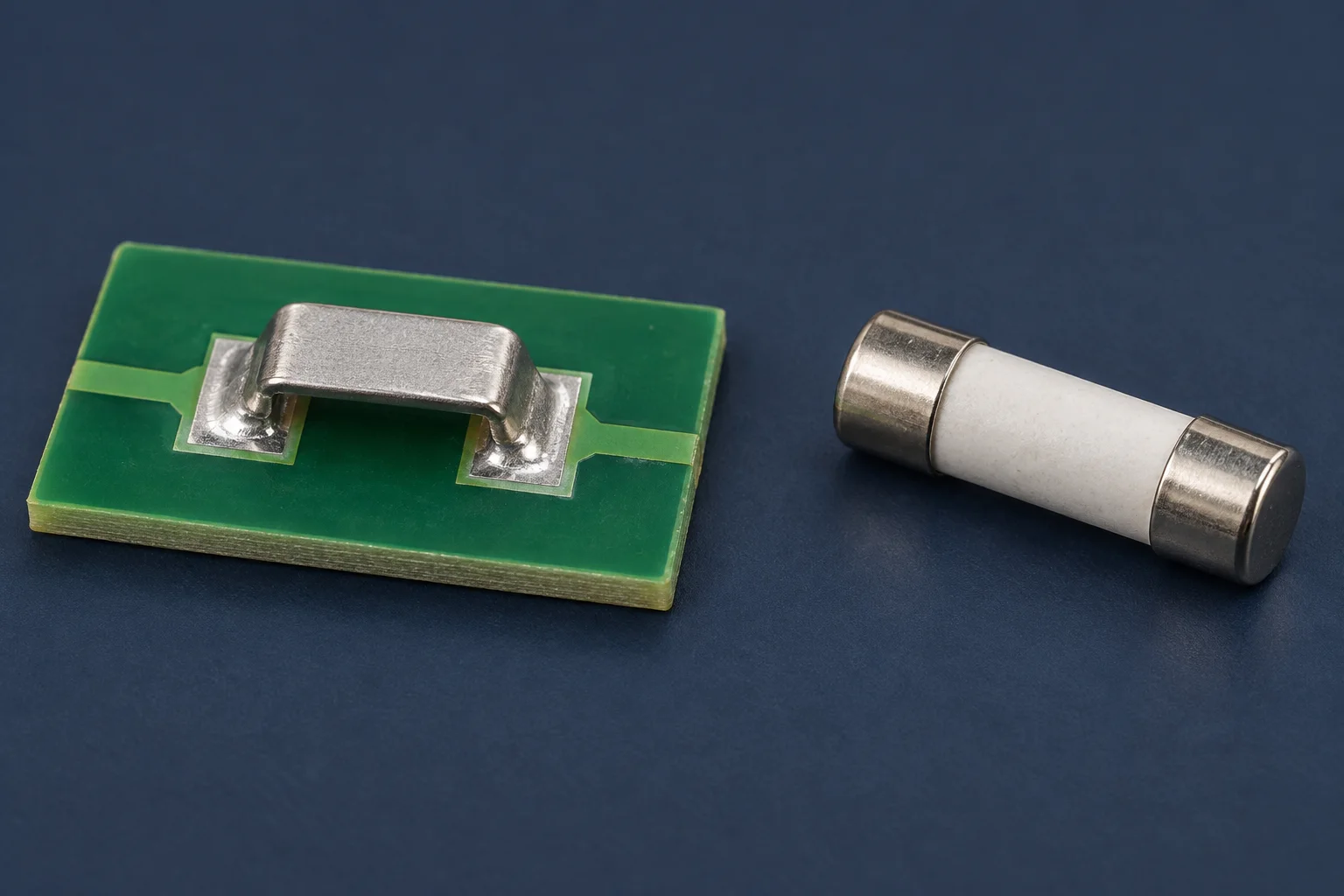

封面为 AI 器件分工示意，两件物体彼此独立，不是产品推荐、故障试验或宏川熔断器声明。本文不提供通用熔断电流。
