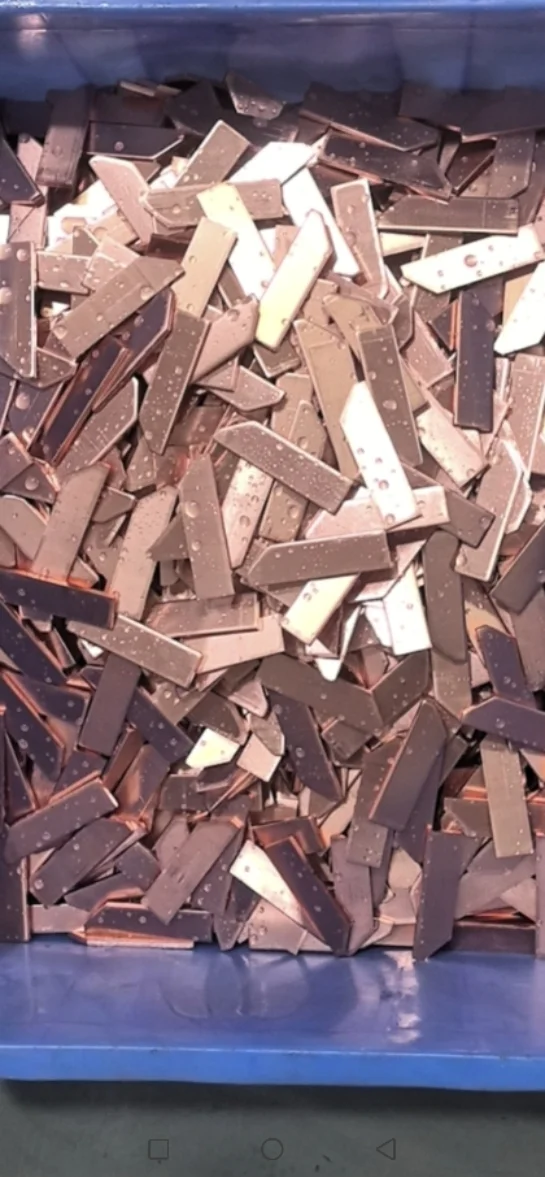

SMT贴片铜条规格表：史上最全型号对照表
在SMT贴片工艺中，贴片铜条（又称编带铜条、SMD Copper Strip）的规格选型至关重要。规格选择直接影响PCB的载流能力、焊接良率和产品可靠性。本文为您提供最完整的贴片铜条规格表，帮助工程师快速匹配最适合的型号。
一、贴片铜条厚度规格
贴片铜条的厚度是决定载流能力的核心参数：
| 厚度规格 | 盎司(oz) | 微米(μm) | 适用电流范围 | 典型应用 |
|---|---|---|---|---|
| 0.1mm | 1/3 oz | 10μm | 3-5A | 手机、可穿戴设备 |
| 0.15mm | 1/2 oz | 18μm | 5-8A | TWS耳机、小型电源 |
| 0.2mm | 2/3 oz | 23μm | 8-12A | 快充充电器、LED驱动 |
| 0.3mm | 1 oz | 35μm | 12-20A | 工业电源、充电模块 |
| 0.4mm | 1.3 oz | 45μm | 18-28A | 光伏逆变器 |
| 0.5mm | 1.5 oz | 53μm | 25-40A | 新能源汽车BMS |
二、贴片铜条宽度规格
宽度决定了PCB布线的灵活性：
| 宽度规格 | 载流能力(1oz铜厚) | 推荐场景 |
|---|---|---|
| 1mm | 3-5A | 高密度PCB、智能手机 |
| 2mm | 5-8A | TWS耳机、小型化产品 |
| 3mm | 8-12A | 快充、LED驱动 |
| 5mm | 12-18A | 工业电源、充电桩 |
| 8mm | 18-28A | 光伏逆变器、储能 |
| 10mm | 22-35A | 新能源汽车电控 |
| 15mm | 30-50A | 大功率BMS、电机驱动 |
三、贴片铜条长度规格
标准长度规格（可定制）：
- 3mm：适用于紧凑型PCB布局
- 5mm：最常用标准长度
- 10mm：中等电流应用
- 15mm：大电流路径
- 20mm：定制长度的首选
- 25-50mm：特殊应用，需定制
四、表面处理工艺
| 工艺类型 | 特点 | 推荐场景 |
|---|---|---|
| 裸铜 | 成本低、易氧化 | 短期使用、低成本产品 |
| 镀锡 | 防氧化、焊接性好 | 大多数应用（推荐） |
| 镀镍 | 耐高温、耐腐蚀 | 汽车电子、工业环境 |
| 沉金 | 平整度最高、可焊性最佳 | 高密度贴装、高端产品 |
五、包装规格
| 包装类型 | 载带宽度 | 间距(Pitch) | 每卷数量 |
|---|---|---|---|
| 7英寸标准卷 | 8mm | 2mm | 3000-5000pcs |
| 7英寸标准卷 | 12mm | 4mm | 2000-3000pcs |
| 13英寸大批量卷 | 16mm | 4mm | 10000-15000pcs |
| 13英寸大批量卷 | 24mm | 6mm | 8000-10000pcs |
六、选型建议
根据不同应用场景的选型建议：
| 应用领域 | 推荐厚度 | 推荐宽度 | 推荐表面处理 |
|---|---|---|---|
| 智能手机 | 0.1-0.15mm | 1-2mm | 镀锡/沉金 |
| TWS耳机 | 0.1-0.2mm | 1-3mm | 镀锡 |
| 快充充电器 | 0.2-0.3mm | 3-5mm | 镀锡 |
| 工业电源 | 0.3-0.4mm | 5-8mm | 镀锡/镀镍 |
| 光伏储能 | 0.3-0.5mm | 5-10mm | 镀镍 |
| 新能源汽车 | 0.4-0.5mm | 8-15mm | 镀镍/沉金 |
七、宏川精密规格表
宏川精密提供6000+标准规格贴片铜条，常用规格现货供应：
- 厚度：0.1mm / 0.15mm / 0.2mm / 0.25mm / 0.3mm / 0.35mm / 0.4mm / 0.5mm
- 宽度：1mm / 1.5mm / 2mm / 2.5mm / 3mm / 4mm / 5mm / 6mm / 8mm / 10mm / 12mm / 15mm
- 长度：3mm / 5mm / 8mm / 10mm / 12mm / 15mm / 20mm / 25mm / 30mm
- 表面处理：裸铜 / 镀锡 / 镀镍 / 沉金
- 包装：7英寸编带 / 13英寸编带
