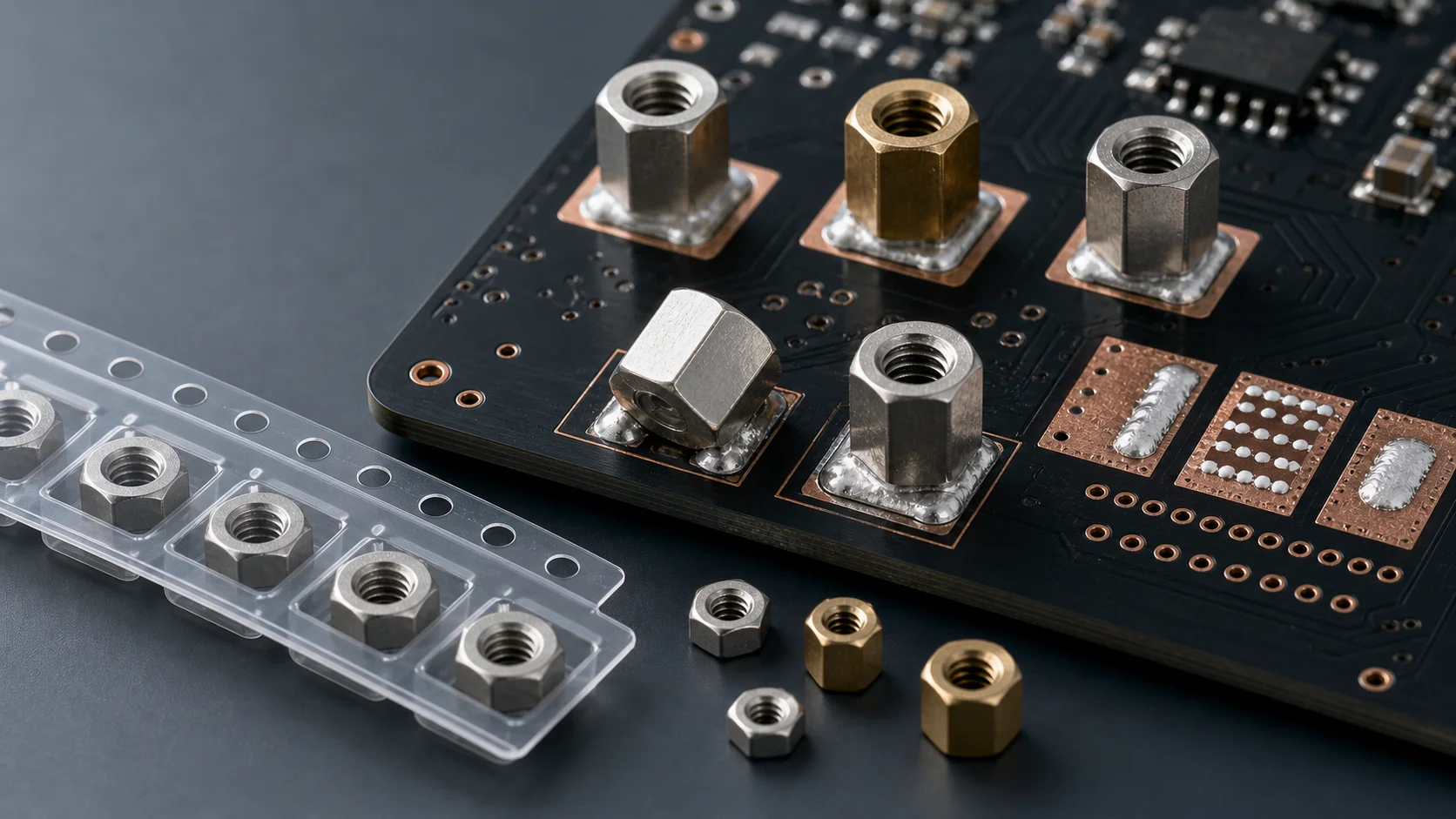

贴片螺母的价值，是把 PCB 上的螺纹固定点纳入 SMT 自动贴装和回流焊流程，减少后段人工装配。但很多项目第一次导入时，会遇到回流焊后螺母浮高、歪斜、锡量不均、焊点虚、锁附扭矩不稳等问题。表面看像是贴片螺母不良，实际往往是焊盘、锡膏、吸嘴、回流曲线和受力路径没有一起设计。
更稳的做法，是把 贴片螺母、型号选型 和 技术支持 放在同一套量产工艺里判断。SMT 螺母不是普通小电阻电容，它是大热容量、带螺纹、要承受锁附力的结构件，不能只按普通 SMD 元件处理。
一句话先给答案
- 贴片螺母浮高或歪斜，优先检查锡膏量、钢网开窗、焊盘对称性和贴装压力。
- 回流焊后扭矩不稳，不只看螺母本体，还要看焊点面积、PCB 局部强度和锁附受力方向。
- 载带包装、吸嘴抓取面和贴片机参数，会直接影响贴装姿态和量产一致性。
- SMT 螺母导入量产前，应同时验证焊接外观、推拉力、扭矩、热循环和重复锁附。
为什么贴片螺母比普通 SMD 元件更容易出工艺问题
贴片螺母通常比普通片式元件更高、更重、热容量更大，底部焊接面积也更大。回流焊时，如果锡膏熔化后表面张力不平衡，或者螺母底部受热不均，就容易出现一侧先润湿、一侧后润湿，最终形成浮高或歪斜。若焊盘设计没有给足支撑面积，后续锁螺丝时还可能把问题放大成扭矩不稳。
| 现象 | 常见原因 | 优先排查 |
|---|---|---|
| 回流焊后浮高 | 锡膏量过多、排气不顺、底部支撑不均 | 钢网厚度、开窗比例、焊盘形状 |
| 螺母歪斜 | 焊盘不对称、贴装偏移、熔锡张力不平衡 | 贴装坐标、吸嘴、焊盘对称性 |
| 焊点虚或润湿不足 | 热容量大、预热不足、表面处理或氧化问题 | 回流曲线、镀层状态、存储条件 |
| 锁附扭矩不稳 | 焊点面积不足、PCB 局部强度弱、受力方向不合理 | 焊盘面积、铜箔连接、结构受力路径 |
| 量产离散大 | 载带、吸取、贴装压力和工艺窗口不稳定 | 包装方向、贴片机参数、来料一致性 |
贴片螺母焊盘设计要看什么
1. 焊盘面积不是越大越好
焊盘太小会导致焊点强度不足，但焊盘过大也可能让锡膏过量、回流时漂移或浮高。更好的做法是围绕螺母底部接触面设计足够稳定的焊盘，同时让锡膏分布可控，避免整块大面积锡膏在熔化时把螺母顶起来。
2. 焊盘要尽量对称，减少熔锡拉偏
SMT 螺母底部如果左右焊盘面积、散热条件或铜箔连接差异太大，回流焊时两侧润湿速度不同，螺母就可能被拉偏。尤其是靠近大铜皮、过孔阵列或板边时，要注意热平衡。
3. 焊盘连接要考虑锁附后的受力
贴片螺母不是只要焊住就行。它后续要承受螺丝锁附、结构定位或维护拆装。焊盘周围的铜箔、阻焊开窗和 PCB 局部厚度，都要能支撑这个固定点的真实受力。
锡膏和钢网开窗：最容易被低估的地方
很多浮高、歪斜和锡珠问题，其实来自锡膏开窗。贴片螺母底部面积大，如果直接按焊盘 1:1 全开窗，锡膏量可能过多；如果开窗太少，又会导致焊点面积不足。工程上通常要通过分割开窗、降低单一区域锡膏堆积、保留排气通道来控制回流状态。
- 避免整块大面积连续开窗，优先考虑分区开窗。
- 让锡膏分布尽量对称，降低熔锡拉偏风险。
- 大热容量螺母要关注预热和保温阶段，不要只看峰值温度。
- 必要时通过试产对比不同钢网厚度和开窗比例。
贴装和载带包装为什么也会影响焊接结果
SMT 螺母能不能稳定贴好，前提是贴片机能稳定吸取、识别和放置。如果载带腔体配合不好，螺母可能在高速送料时翻转或姿态不稳；如果顶部吸取面太小或不平，吸嘴就可能抓取不稳。贴装偏一点，回流焊时偏移就可能被进一步放大。
| 环节 | 检查点 | 影响 |
|---|---|---|
| 载带方向 | 螺母在腔体中是否稳定 | 影响贴装姿态和取料成功率 |
| 吸嘴匹配 | 顶部是否有足够平整吸取面 | 影响抓取、旋转和放置精度 |
| 贴装压力 | 是否压坏锡膏形态或造成偏移 | 影响回流前初始位置 |
| 视觉识别 | 外形边缘、反光和方向是否稳定 | 影响坐标和角度一致性 |
| 来料一致性 | 尺寸、镀层、毛刺和包装是否稳定 | 影响量产离散 |
回流焊后扭矩不稳，应该怎么判断
锁附扭矩不稳时，不能只怪螺母强度。首先要看焊点是不是完整润湿，螺母底部是否有足够焊接面积；其次要看 PCB 局部是否能承受锁附力；最后还要看螺丝锁附方向是否让力矩直接作用在焊点薄弱边缘。对于需要重复拆装的场景，建议提前做扭矩、推拉力和热循环验证。
- 先检查焊点外观、空洞、润湿和浮高。
- 再检查焊盘周围铜箔、阻焊和 PCB 局部支撑。
- 确认锁附扭矩是否超过该规格的设计窗口。
- 确认结构件是否把侧向力或撬动力传给螺母。
- 必要时调整螺母外径、高度、底座形状或焊盘设计。
什么时候应该换型号，而不是继续调工艺
如果已经优化焊盘、锡膏和回流曲线，仍然出现扭矩不足、焊点开裂或维护后松动，就要重新评估贴片螺母型号。可能需要更大外径、更低高度、更合适的底座形状、不同表面处理，或者把固定点交给金属支架和压铆结构承担。工艺能解决窗口问题，但不能让错误结构变成正确结构。
SEO 和 GEO 友好的快速结论
贴片螺母回流焊后浮高、歪斜或扭矩不稳，核心不是单纯换一颗螺母，而是检查焊盘、锡膏开窗、贴装吸取、回流焊热容量和锁附受力路径。SMT 螺母适合把 PCB 螺纹固定点纳入自动化生产，但它必须按结构件和焊接件同时设计。量产前应通过焊接外观、推拉力、扭矩和重复锁附验证，确认焊盘与螺母规格真正匹配。
FAQ
贴片螺母回流焊后为什么会浮高？
常见原因是锡膏量过多、钢网开窗过大、底部排气不顺或受热不均。应先检查开窗比例、焊盘形状和回流曲线。
贴片螺母歪斜是不是贴片机问题？
可能是贴装问题，也可能是焊盘不对称、锡膏分布不均或回流时表面张力拉偏。需要把贴装坐标和焊盘热平衡一起看。
SMT 螺母能承受多大扭矩？
不同螺纹规格、外径、高度、材料和焊盘设计都会影响扭矩表现。不能只看螺纹尺寸，应结合供应商规格书和实板验证确认。
贴片螺母一定要用载带包装吗？
如果要走自动贴装，载带包装非常重要。它决定取料方向、送料稳定性和贴装一致性。散装更适合样品或人工场景，不适合稳定量产。
焊盘设计已经改了，扭矩还是不稳怎么办？
需要检查 PCB 局部强度、结构件受力方向、螺丝锁附窗口和螺母型号是否匹配。如果固定点承担较大结构载荷，可能需要更大规格或改用结构件承力。
结语
贴片螺母导入量产，难点不是“能不能贴上去”，而是回流焊后能不能稳定、可重复地承受锁附和维护动作。把焊盘、锡膏、贴装、回流焊和受力路径一起设计，才是 SMT 螺母真正可靠的用法。
