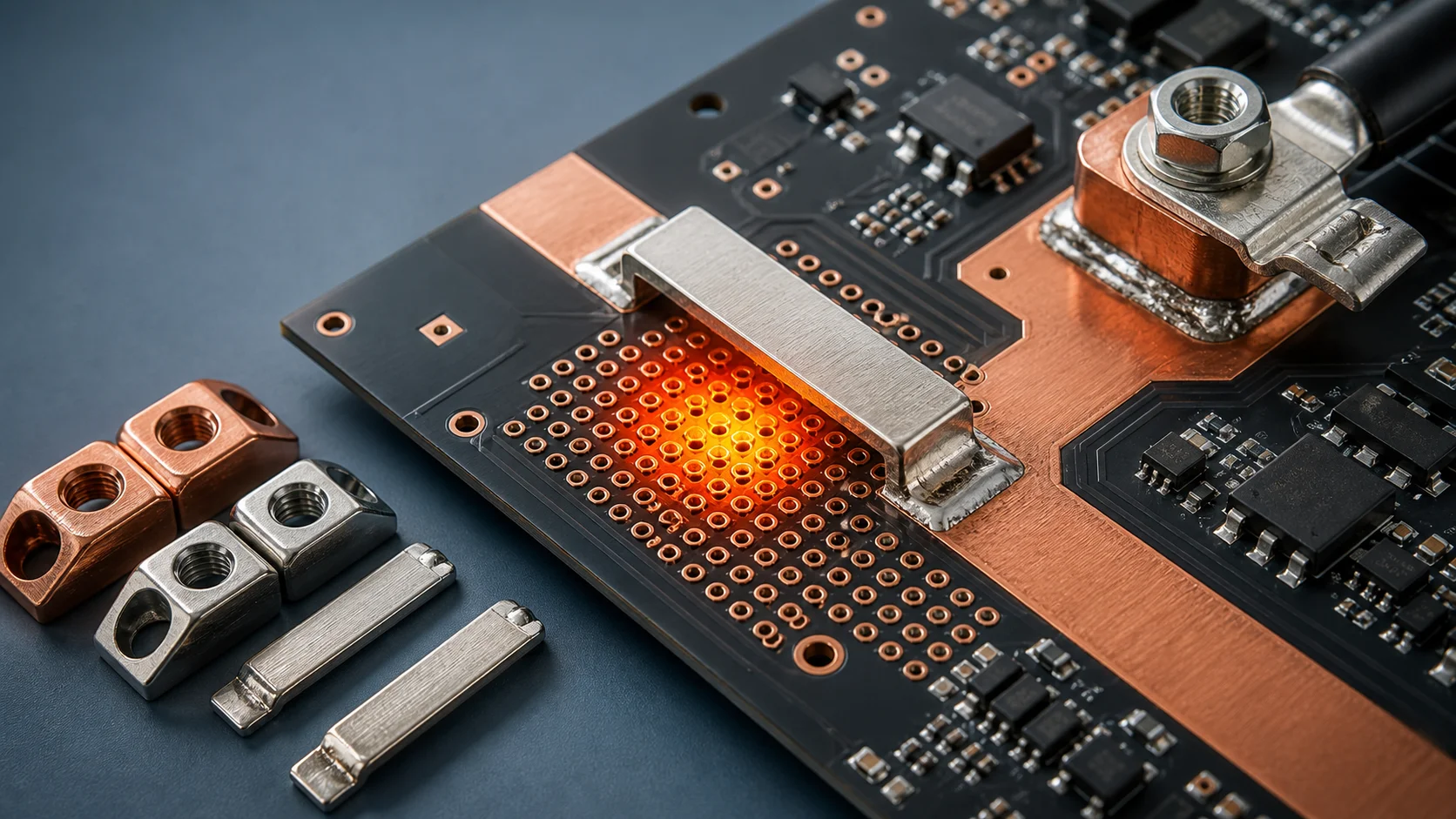

大电流 PCB 过孔阵列为什么会发热：焊盘出口、铜箔瓶颈和贴片铜条补强指南

大电流 PCB 过孔阵列发热，往往不是因为过孔数量太少这么简单，而是焊盘出口、铜箔扩散、换层路径、端子接口和局部散热共同作用的结果。本文说明如何判断过孔阵列热点，以及什么时候该用贴片铜条或汇流条补强。

大电流 PCB 过孔阵列发热，是很多 BMS、储能逆变器、电源模块、PDU、服务器电源板和电机控制板都会遇到的问题。看起来板上已经打了很多过孔，铜箔也铺得很宽，但一跑连续电流，热点还是集中在端子后面、焊盘出口、过孔区或换层位置。

这类问题不能只用“再多加几颗过孔”解决。更可靠的判断方式，是把贴片铜条/汇流条、焊接端子和选型规则放进同一条电流路径里看。过孔阵列只是换层工具，真正决定温升的是电流怎么从端子、焊盘、铜箔、过孔和散热结构连续流过去。

一句话先给答案

过孔的作用，是把电流从一层铜转移到另一层铜。但如果电流进入过孔阵列之前已经被一个很窄的焊盘出口限制，或者过孔后面的铜箔扩散面积不够，那么过孔数量看起来再多，也不能自动降低温升。大电流路径最怕“局部脖子”：前面很宽，某一小段突然变窄，热点就会在那里出现。

有些设计把过孔排得很整齐，但主电流其实只经过阵列的一小部分。尤其在焊接端子、铜排入口或贴片铜条两端，如果电流从单侧进入，多数过孔只是看起来存在，实际参与分流的比例并不高。

端子焊盘或贴片铜条焊盘本身很大，不代表电流已经安全进入 PCB。真正危险的位置常在焊盘离开端子后的第一段铜箔。如果这里被器件、开槽、信号线或机械孔切割，温升会非常集中。

过孔阵列的价值，取决于上下层铜箔是否能把电流继续铺开。如果上层宽、下层窄，或者下层刚换过去就转弯、过孔、避让，热量仍然会堆在局部。

过孔不是免费答案。孔太密会影响焊盘完整性、树脂填充、板厂电镀一致性和焊接热分布。工程上要找的是可制造、可检测、可复现的窗口，而不是在热点附近无限加孔。

如果大电流路径主要是短距离高电流传输，或者热点始终围绕端子、焊盘出口和过孔阵列出现，那么继续堆过孔可能只是缓解，不是根治。此时应评估贴片铜条、局部汇流条或铜排过渡，让主电流走更低阻、更直接的金属路径。

过孔太靠近大焊点，可能影响焊接润湿、吸锡和焊点外观。尤其是焊接端子和贴片铜条这类大热容量金属件，需要同时看焊接窗口和电流窗口。

有些铜皮主要负责散热，有些铜皮主要负责载流。设计时要分清这两种任务，避免把大电流压进本来只想用来扩热的薄弱区域。

贴片铜条本体低阻，但两端进入 PCB 的位置如果仍然狭窄，也会在出口处产生新的热点。铜条、焊盘、过孔和铜箔必须形成完整低阻路径。

大电流 PCB 过孔阵列发热，不能只靠增加过孔数量来判断。真正要检查的是焊盘出口有没有颈缩、过孔是否布在真实电流路径上、上下层铜箔是否连续扩散，以及端子或贴片铜条两端是否形成低阻过渡。如果热点已经集中在局部瓶颈，贴片铜条、局部汇流条或更合理的焊接端子过渡，通常比继续堆过孔更有效。

不是。过孔要放在真实电流路径上，并且要有足够铜箔承接。过孔数量很多但电流只经过一小部分，温升仍然会集中。

先看电流入口和出口。若焊盘出口已经颈缩，先优化铜箔过渡；若换层路径确实不足，再评估孔径、数量、孔壁铜厚和板厂能力。

不能完全替代。贴片铜条适合降低局部表面路径阻抗，过孔阵列负责层间换流。很多高电流设计需要两者配合。

因为外部线缆或铜排的电流在这里进入 PCB，电流密度突然变化。如果焊盘出口、过孔和铜箔没有同步放大，就容易形成热点。

当连续电流高、温升裕量小、板厂工艺接近极限，或需要贴片铜条、焊接端子、汇流条组合设计时，建议尽早让端子和五金件供应商参与评估。

过孔阵列不是大电流 PCB 的万能补丁。真正可靠的设计，是让电流从端子到焊盘、从焊盘到铜箔、从铜箔到过孔，再到贴片铜条或汇流条，每一段都没有明显瓶颈。这样做出来的板子，才更接近可量产、可验证、可长期运行的工程答案。
