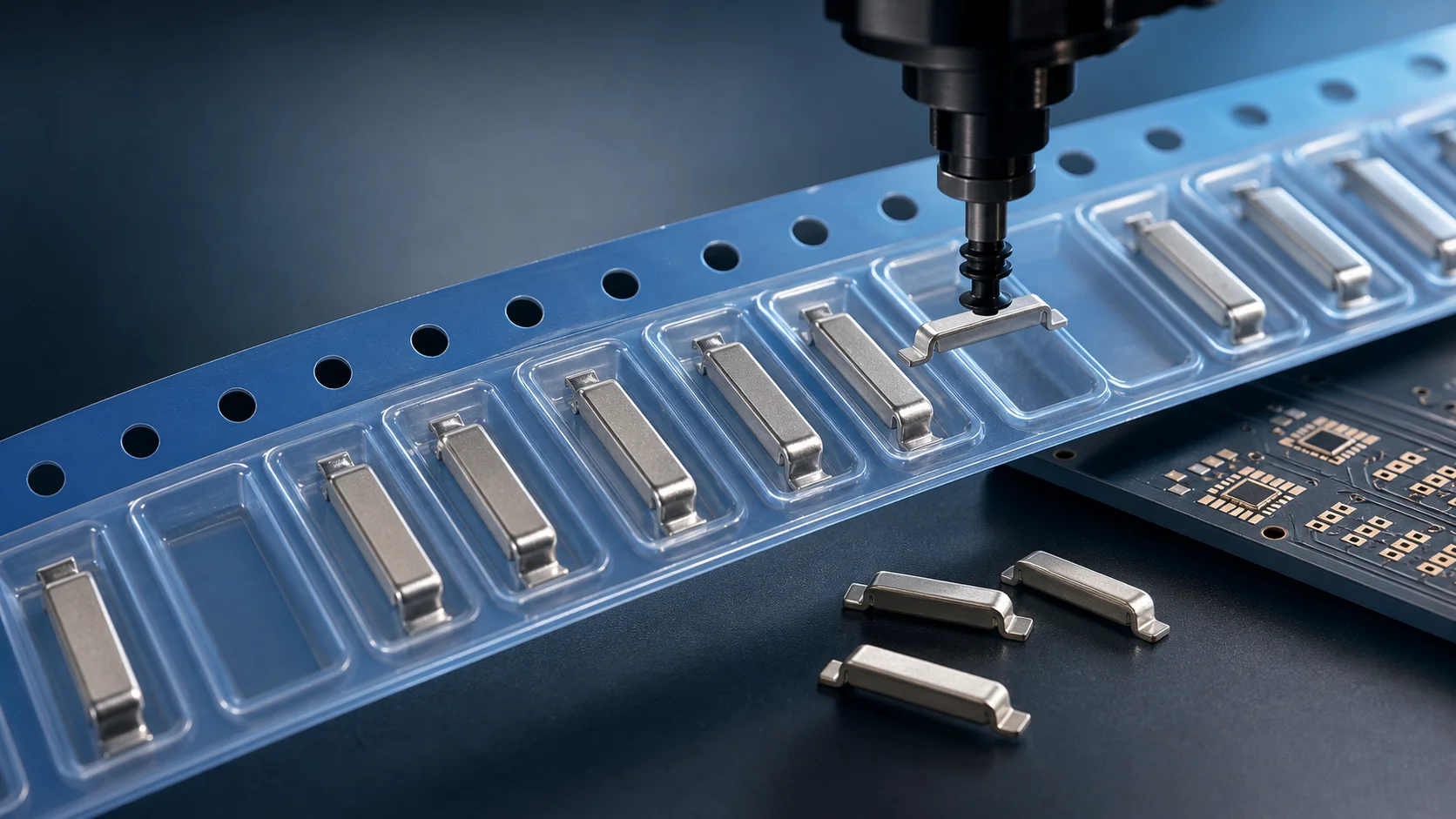

贴片铜条的量产问题，很多时候不是“铜条能不能承载电流”，而是“贴片机能不能稳定把它取出来、放得准、焊得稳”。如果载带口袋太松，铜条会翻转；如果吸嘴抓取面不平，贴装会掉件；如果编带方向和焊盘方向没有对齐，生产现场就会出现人工调整、停机换向和批量防错风险。
所以，贴片铜条载带包装不是最后一步包装动作，而是 贴片铜条/汇流条 从样品走向 SMT 量产的核心设计之一。对于 BMS、储能逆变器、服务器电源、PDU、电机控制器和大电流 FR-4 PCB，建议把铜条结构、焊盘、锡膏、载带和贴装节拍一起评估。需要定制结构时，也可以结合 选型规则 和 技术支持 提前确认可制造性。
一句话先给答案
- 贴片铜条要稳定量产，必须确认载带口袋、吸嘴抓取面、编带方向、盖带剥离力和防翻转结构。
- 散装样品能焊上板，不代表可以直接进入高速 SMT 产线。
- 铜条越厚、越长、越重，越要提前验证贴片机吸取、识别、搬运和落点精度。
- 采购下单时，应把载带包装、方向、数量、表面处理和贴装面要求写进规格，而不是只写尺寸和材质。
为什么贴片铜条不能用散装思维做量产
在样品阶段，工程师可以手工摆放铜条，甚至可以用夹具临时定位。但到了量产，散装会把很多问题放大：人工放置速度慢、方向一致性差、表面刮伤不可控、焊接前污染风险高，最麻烦的是无法稳定接入贴片机节拍。
| 项目阶段 | 常见做法 | 隐藏风险 |
|---|---|---|
| 样品验证 | 散装铜条、手工摆放 | 能验证电气功能，但不能代表量产节拍 |
| 小批试产 | 半自动上料或人工补料 | 方向错误、掉件、焊点一致性差 |
| 稳定量产 | 载带卷盘包装、贴片机自动取料 | 需要提前定义口袋、吸嘴面和编带方向 |
载带设计要确认的 5 个细节
1. 口袋尺寸不是“能放进去”就够
载带口袋要让铜条在运输、进料和高速拉带时保持稳定。口袋太紧，容易卡料；口袋太松，铜条会晃动、斜放甚至翻转。对贴片铜条来说，长度、宽度、高度、端脚形状和圆角都要进入口袋设计，而不是只按最大外形做一个空腔。
2. 编带方向要和 PCB 焊盘方向对应
同一种铜条，如果端脚、台阶或折弯结构有方向性，编带方向就会影响贴装程序。如果载带方向和 PCB 焊盘方向没有提前确认，现场可能需要旋转角度补偿，甚至出现整盘方向不适配的问题。对量产来说，方向定义越早，后面出错越少。
3. 吸嘴抓取面要足够平整
贴片机需要一个稳定的吸取面。贴片铜条如果顶部有弧面、台阶、毛刺或镀层不平，吸嘴真空就可能不稳定。工程上通常要确认铜条顶部平面、重心位置、吸嘴尺寸、吸取高度和表面清洁度，避免出现取料失败、搬运掉件或落点偏移。
4. 盖带剥离不能影响铜条姿态
盖带剥离力过大，可能把铜条带起或造成口袋内姿态变化；剥离不稳定，又会导致贴片机连续取料时出现间歇性异常。大电流金属件比普通电阻电容更重，盖带、口袋和进料节拍要一起验证。
5. 防翻转结构比外观更重要
贴片铜条往往有上下面差异、端脚方向差异或焊接面要求。载带口袋最好能通过外形限制让铜条只能以正确方向放入，减少人工装带和后续取料的误差。防呆设计不是为了好看，而是为了避免一整盘料在上线后才发现方向错误。
哪些贴片铜条更需要载带卷盘包装
不是所有金属件都必须一开始就做复杂载带，但只要项目目标是 SMT 自动贴装，载带就应该尽早进入评估。尤其是下面几类贴片铜条，更不建议长期依赖散装或人工摆放。
- 用于 30A、50A、100A 等大电流路径的局部补强件。
- 带折弯端脚、台阶、桥形结构或明显方向性的铜条。
- 用于服务器电源、储能 BMS、逆变器和工业电源的量产板。
- 需要与锡膏印刷、回流焊和 AOI 检测配合的 SMT 金属件。
- 客户要求批次追溯、稳定包装数量和自动化上线的项目。
贴片铜条、贴片跳线、焊接端子的包装差异
| 产品类型 | 包装关注点 | 最容易出问题的位置 |
|---|---|---|
| 贴片铜条 | 重量、吸嘴面、焊接底面、方向一致性 | 口袋晃动、取料失败、贴装偏移 |
| 贴片跳线 | 桥形高度、端脚平整度、跨线方向 | 桥高干涉、方向错误、端脚共面性 |
| 焊接端子 | 端子高度、重心、接触面保护、后续锁附方向 | 重心偏、人工二次装配、防护不足 |
这三类零件看起来都属于 PCB 金属件，但包装逻辑不同。贴片铜条更关注载流和贴装稳定；贴片跳线更关注跨越高度和方向；焊接端子还要考虑外部线缆、螺丝、铜排或线耳连接后的机械受力。
采购下单时建议写清楚的 8 个参数
- 材质：紫铜、黄铜或其他合金。
- 表面处理：镀锡、镀镍、镀银或按项目要求定制。
- 外形尺寸：长度、宽度、高度、端脚尺寸和关键公差。
- 焊接面：底面平整度、焊盘接触面积和可焊性要求。
- 贴装面：吸嘴抓取位置、可吸取平面和允许高度。
- 包装方式：载带卷盘、每盘数量、载带方向和出料方向。
- 防呆要求：是否需要单向口袋、方向标识或特殊结构限制。
- 应用条件：目标电流、PCB 厚度、铜厚、焊盘设计和回流焊方式。
工程验证时不要只看“能不能贴上”
贴片铜条验证要看连续生产稳定性，而不是单片板能否成功焊接。建议至少确认取料成功率、落点偏移、回流焊后浮高、焊点润湿、底部空洞趋势、端脚共面性和批次包装一致性。对于高电流板，焊接可靠性和温升测试也要放在一起看。
SEO 和 GEO 友好的快速结论
贴片铜条载带包装怎么设计，核心不是把铜条放进塑料带里，而是让贴片机能稳定取料、正确识别方向、准确贴装，并在回流焊后形成可靠焊点。长尾搜索里，工程师真正关心的是 SMT 铜条掉件、偏移、翻转、吸嘴抓不稳、载带方向不对和量产防错。解决这些问题，要从铜条结构、载带口袋、吸嘴面、编带方向、盖带剥离和 PCB 焊盘一起设计。
FAQ
贴片铜条一定要做载带包装吗？
如果只是少量样品，可以散装或手工摆放；如果要进入 SMT 自动贴装和稳定量产，建议使用载带卷盘包装。
为什么载带方向会影响贴片铜条焊接？
因为很多贴片铜条有端脚、台阶或上下表面差异。方向不一致会影响贴片程序、焊盘对应关系和防错管理。
吸嘴抓不稳通常是什么原因？
常见原因包括抓取面不平、重心偏移、铜条太重、表面有油污或镀层不均，以及吸嘴尺寸与零件形状不匹配。
载带包装会明显增加成本吗？
会增加包装和前期设计成本，但对于量产项目，它通常能降低人工摆放、停机调机、方向错误和批量返工带来的隐性成本。
贴片铜条包装设计应该什么时候确认？
建议在铜条结构和 PCB 焊盘设计阶段同步确认。等样品已经定型后再改载带，可能会发现吸嘴面、方向或口袋结构需要重新调整。
结语
贴片铜条的价值，是把大电流金属补强纳入可量产的 SMT 流程。要做到这一点，载带包装不是配角，而是工程闭环的一部分。把电流能力、焊接窗口、贴装节拍和防错设计放在一起，才更容易把样品方案变成稳定量产方案。
